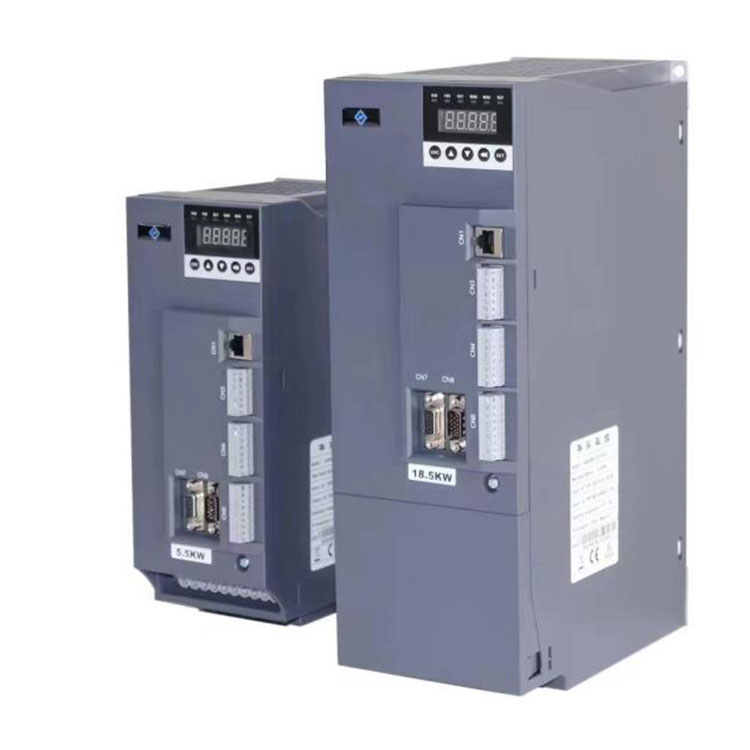

سرو درایو AC سری AS650

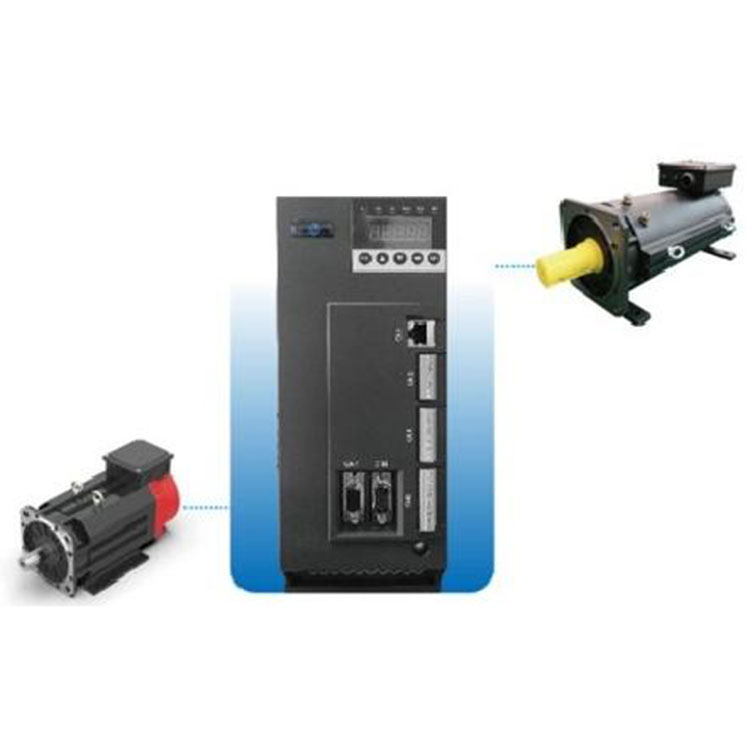

سرو درایو AC سری AS650 کنترل سروو حلقه بسته کامل موتورهای القایی AC و موتورهای سنکرون آهنربای دائمی را انجام می دهد، کنترل سرعت، کنترل موقعیت و کنترل گشتاور را یکپارچه می کند.

ارسال استعلام

توضیحات محصول

AS650

سروو درایو AC سری AS650 کنترل سروو حلقه بسته کامل موتورهای القایی AC و موتورهای سنکرون آهنربای دائمی را انجام می دهد، کنترل سرعت، کنترل موقعیت و کنترل گشتاور را یکپارچه می کند.

سروو درایو AC سری AS650 دارای رابط های غنی، عملکرد ساده، و برنامه های استاندارد را می توان بدون اشکال زدایی کرد، که راحتی زیادی را برای مهندسین طراحی مکانیک در انتخاب، طراحی و اشکال زدایی فراهم می کند. رابط های مناسب با سیستم های CNC و سیستم های PLC برندهای بزرگ داخلی و خارجی، طراحی مکانیکی شما را انعطاف پذیرتر کرده و مزیت رقابتی شما را به طور کامل نشان می دهد.

به عنوان یک واحد سروو درایو پرقدرت، سرو درایو AC سری AS650 به ویژه در کاربردهای سروو درایو پرقدرت مانند کنترل اسپیندل ماشین ابزار CNC، تجهیزات آهنگری، تجهیزات چاپ، سیستم های سروو هیدرولیک و تجهیزات کشش سیم مقرون به صرفه است. .

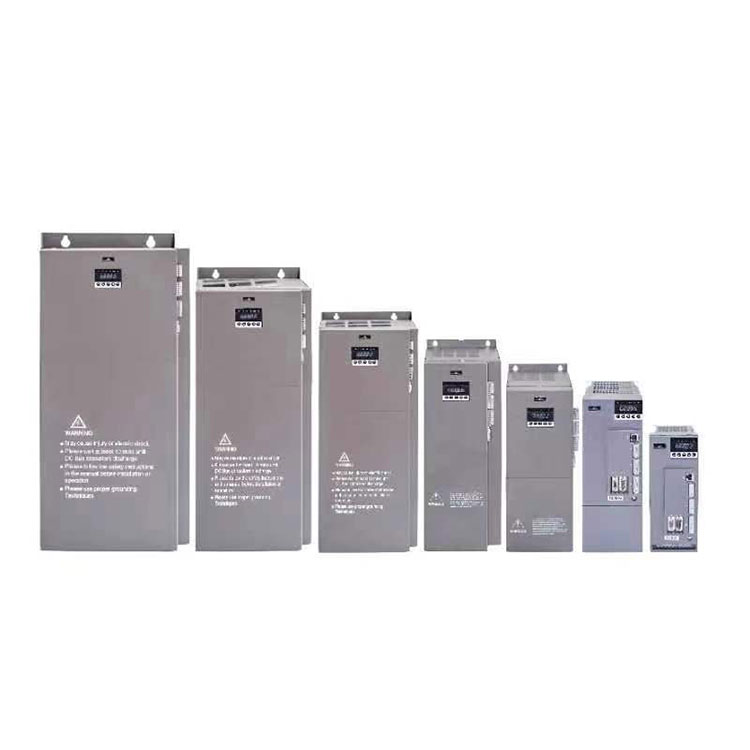

ابعاد سروو درایو

توان (KW)	A(mm	B(mm)	H(mm)	W(mm)	D(mm)	قطر سوراخ نصب (میلی متر)	تذکر دهید
توان (KW)	ابعاد نصب		ابعاد			قطر سوراخ نصب (میلی متر)	تذکر دهید
4.0-7.5	90	251	262	100	155.8
11-18.5	108/90	341	353	120	207	7	—
22	110	386	398	147	263	7	—
30-37	130	445	456	172	259	7
45-75	177	544	560	240.5	330	7/6	—
90-110	195	615	638	270.5	370	10
132-160	220	715.5	738	349	413	10

جدول انتخاب درایو

سلسله	مدل	ورودی برق	ظرفیت باتری (kVA)	جریان ورودی (A)	جریان خروجی (A)	موتور تطبیقی (کیلووات)	واحد ترمز	فاصله سازگاری (Q/kW)	مقدار مقاومت ترمز
AS650	2R2T3	3PH 380V 50/60 هرتز محدوده ولتاژ 304 ~ 456 ولت نرخ عدم تعادل ولتاژ کمتر از 3% نرخ عدم تعادل فرکانس کمتر از 3%	4.8		6	2.2	ساخته شده است	75/0.8
	004T34		6	10.7	9	4		50/1.0
	5R5T3*		8.6	15.5	13	5.5		50/1.5
	7R5T3*		11.2	20.5	17	7.5		40/2
	011T3*		17	26	25	11		32/2
	015T34		21	35	32	15		20/2.5
	018T3*		24	38.5	37	18.5		32/2
	022T3'		30	46.5	45	22		32/2	2
	030T3*		40	62	60	30		20/2.5
	037T3*		50	76	75	37		20/2.5	2
	045T3*		60	92	90	45		16/2.5
	055T3*		72	113	110	55		16/2.5
	075T3'		100	157	150	75		16/2.5
	093T3*		116	180	170	93		16/2.5
	110T3*		160	214	210	110		16/2.5
	132T3*		192	256	253	132		16/2.5
	160T3*		231	307	304	160	هیچ یک
*توجه: علاوه بر E، پسوندهای مدل شامل R و C هستند. برای توان 185 کیلووات به بالا، لطفا با سازنده مشورت کنید.

جدول انتخاب سیم

نام ماده	مشخصات فنی	تذکر دهید
کابل فیدبک سروو 3 متری سری AS650	CB650ME-A-3000-T/CB650ME-B-3000-T (با دوشاخه هوانوردی)	استاندارد درایو رمزگذار تکی
کابل بازخورد فرمان سروو 3m سری AS650	CB650MS-A-3000-T/CB650MS-B-3000-T (فقط برای سیستم Syntec)	استاندارد درایو رمزگذار تکی
کابل فیدبک انکودر دوگانه سروو 3 متر سری AS650	CB650MD-A-3000-T/CB650MD-B-3000-T (با دوشاخه هوانوردی)	رمزگذار دوگانه درایورها به صورت استاندارد ارائه می شوند
کابل بازخورد فرمان سروو 3m سری AS650	CB650MS-A-3000-T/CB650MS-B-3000-T (فقط برای سیستم Syntec)
*توجه: مقدار در مدل مشخصات نشان دهنده طول است، مانند "CB650MD-A-3000-T" که به معنی طول کابل 3 متر است. کابل های با طول های دیگر اختیاری هستند. اگر 5 متر مورد نیاز است، شماره مدل "CB650MD-A-5000-T" است و طول های دیگر مشابه هستند. طول های منظم 5 متر، 8 متر و 10 متر است.
