توضیحات محصول

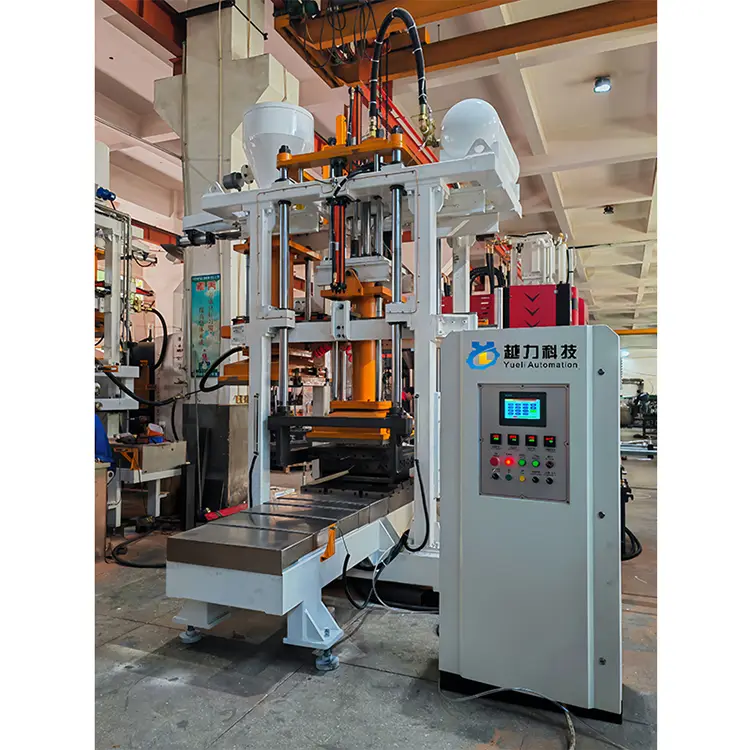

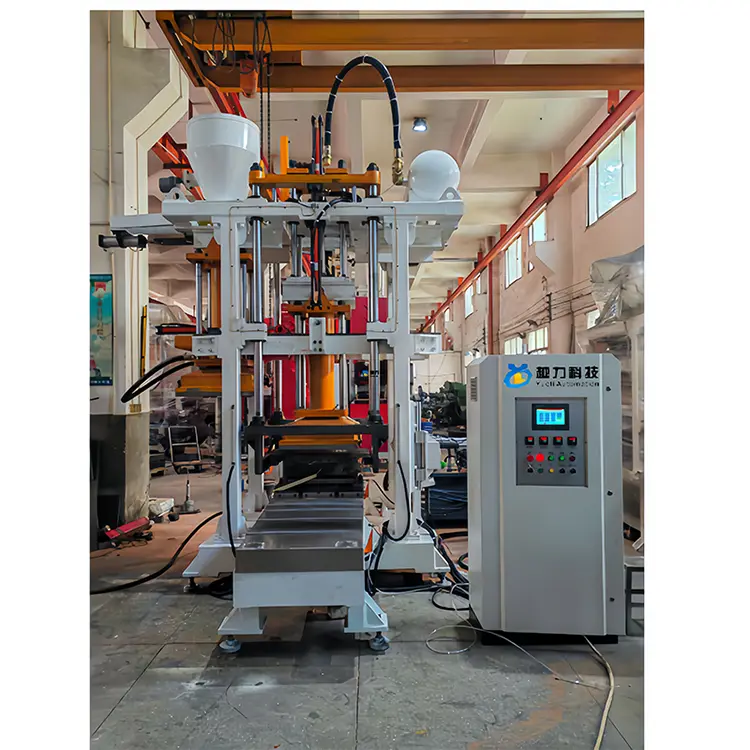

دستگاه عکسبرداری هسته اصلی جعبه سرد کاملاً اتوماتیک. جدا شدن قالب افقی

مدل تجهیزات	YL1080H-40A نمونه گیری هسته در خارج از فرمان SKID
نام دستگاه	دستگاه تزریق هسته هسته کاملاً اتوماتیک جعبه هسته. طبقه بندی افقی
ویژگی های دستگاه	ماسهبازی عمودی عالی. فراق افقی قالب
سازنده	برند "یوئلی" استان فوجیان

◆ معرفی تجهیزات:

[دستگاه عکسبرداری هسته کاملاً اتوماتیک جعبه هسته. جدا شدن قالب افقی]

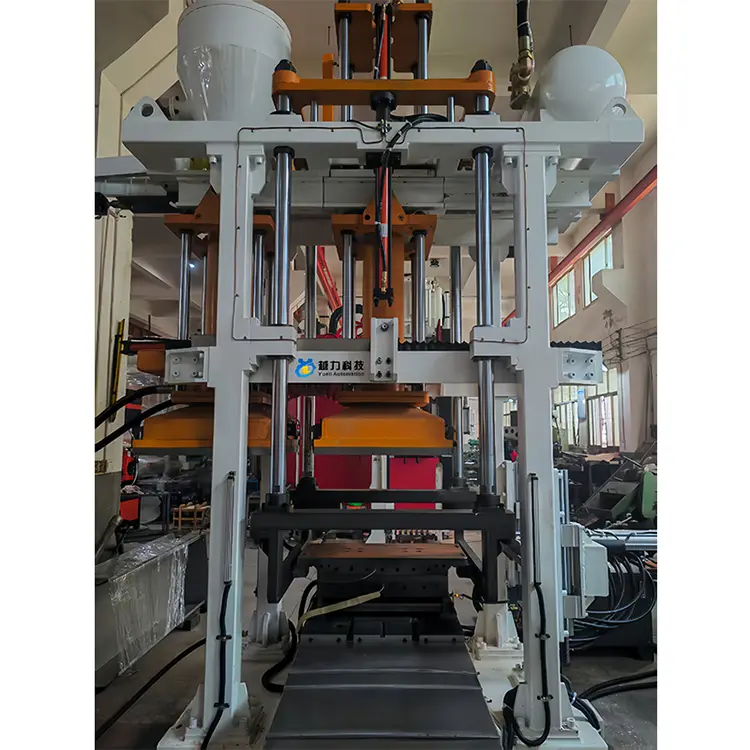

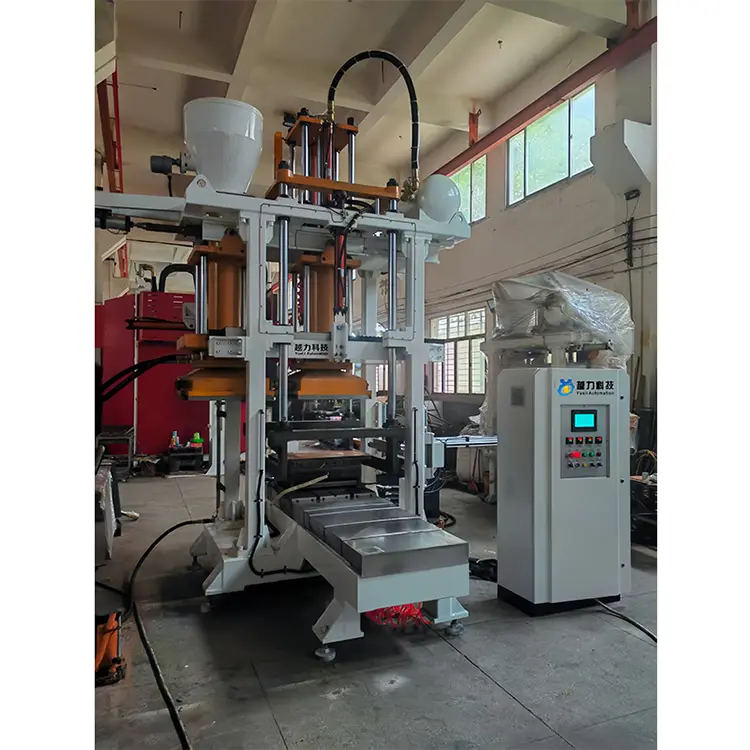

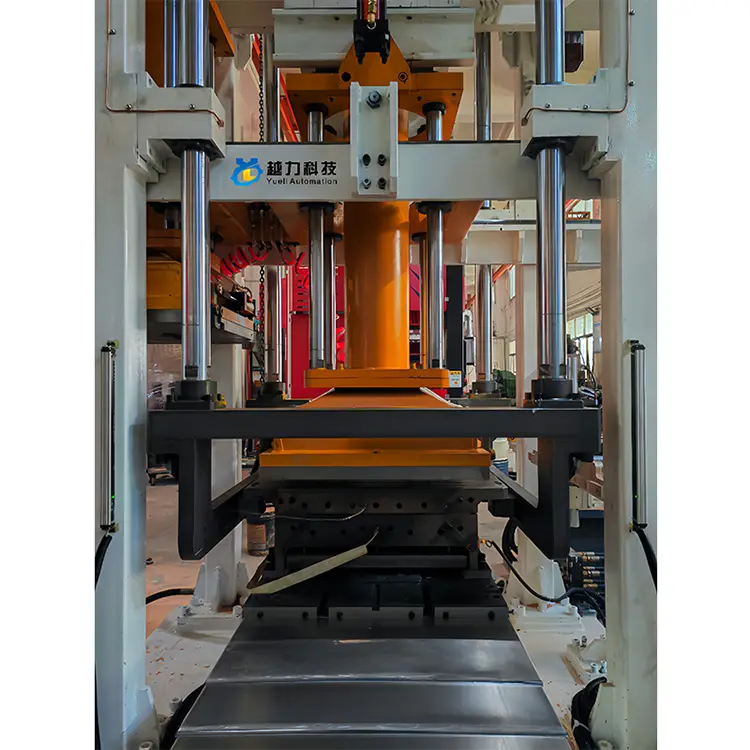

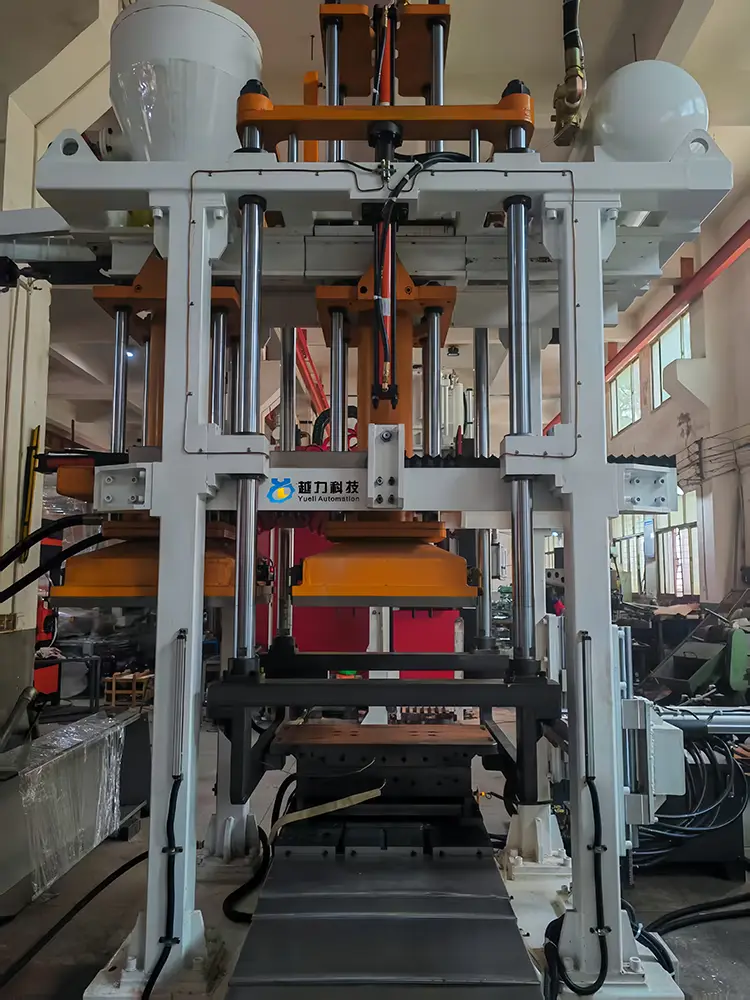

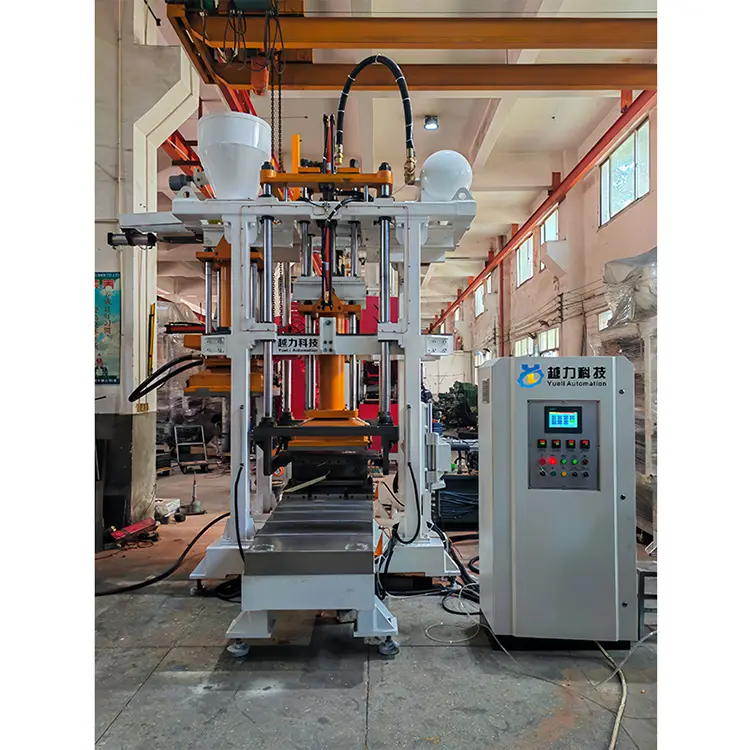

YL1080H-40A دستگاه عکسبرداری هسته هسته سرد کاملاً اتوماتیک [تیراندازی ماسه ای عمودی عالی. "فاصله افقی قالب.

سیستم کنترل برنامه PLC قابل برنامه ریزی. سیستم هیدرولیک دقیق سروو. حذف هسته از خارج دستگاه کشویی راهنمای خطی. افزودن ماسه القایی آسانسور

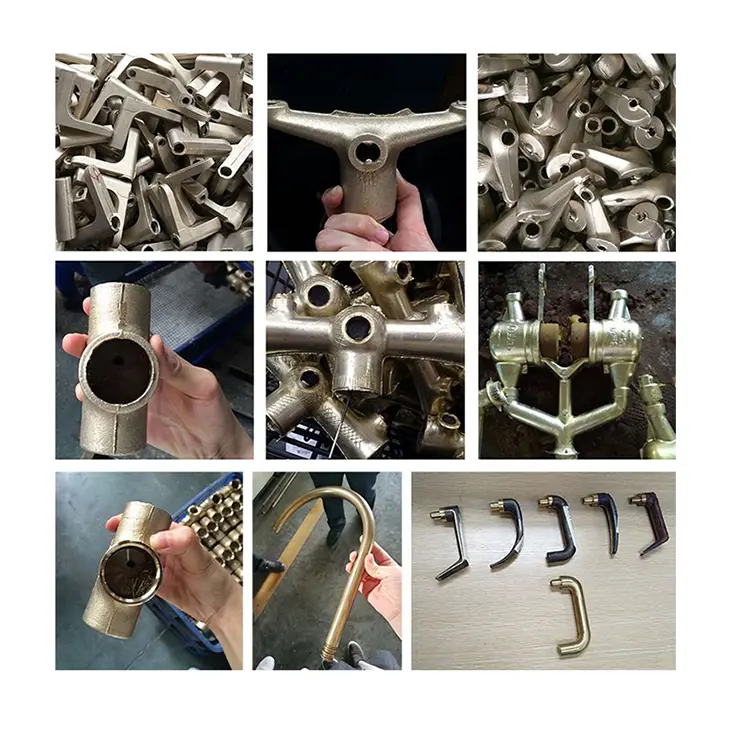

دستگاه عکسبرداری هسته کاملاً اتوماتیک هسته هسته (جدا شدن قالب افقی) همچنین دارای تیراندازی ماسه ای عمودی عالی است. فاصله افقی قالب. راهنمای خطی دقیق قالب پایین برای گرفتن هسته برداشته می شود. دستگاه افزودنی ماسه ای با سنجش هوشمند ، تجهیزات کاملاً اتوماتیک/دستی تجهیزات هسته اصلی جعبه هسته ، بر اساس اصل تزریق شن و ماسه خام مخلوط شده به جعبه هسته ، دمیدن گاز و سپس به سرعت سخت شدن کار می کند و از این طریق به یک سطح محکم و صاف می رسد. محصولات هسته اصلی پوسته ماسه ای با کیفیت بالا با ابعاد دقیق به طور گسترده ای در صنایعی مانند محافظت از آتش سوپاپ ، ریخته گری قالب پوسته چدن و ریخته گری دقیق آلیاژهای آلومینیوم انرژی جدید مورد استفاده قرار می گیرند.

مشخصات و مدل های اصلی تجهیزات

①YL660H-25A ②YL870H-25A ③YL1080H-40A ④YL1210H-50A ⑤YL1512H-50A

tables توابع اصلی تجهیزات [هسته سرد YL1080H-40A. "نمونه گیری هسته در خارج از فرمان SKID.

1. شن و ماسه عمودی عالی. فاصله افقی قالب ها. سیستم کنترل زیمنس آلمانی

2. سیستم هیدرولیک دقیق سروو INOVANCE ، سیستم پنوماتیک دقیق TAIWAN AIRTAC

3. هسته از خارج از دستگاه کشویی راهنمای خطی دقیق از قالب پایین گرفته شده است ، و از دستگاه اضافه ماسه سنجش هوشمند استفاده می شود

4. ماشین ریخته گری سازگار با محیط زیست با سطح بالا ، با یک طرح یکپارچه دود و حذف گرد و غبار برای صفحه تجهیزات کلی

◆ پارامترهای فنی تجهیزات اصلی [YL1080H-40A COOL CORE] "نمونه گیری هسته در خارج از فرمان SKID.

1 حداکثر وزن قالب شن	50 کیلوگرم در هر قالب (حجم تزریق شن و ماسه)
2 حداکثر اندازه قالب	1000 × 800 × 700 میلی متر
3. ابعاد صفحه نصب قالب	1000 × 800 میلی متر [فضای نصب مؤثر قالب]
4. دامنه ماسهبازی مؤثر	860 × 660 میلی متر (با دستگاه تمیز کردن ماسه)
5. سکته مغزی سیلندر فشار سر فشار 2 φ × 2 است	≤500 میلی متر [هیدرولیک دقیق سروو]
6. سکته مغزی سیلندر بستن φ80 × 2 است	≤500 میلی متر [هیدرولیک دقیق سروو]
7. حداکثر فضای باز قالب	900 میلی متر
8 حداقل فضای بسته شدن قالب	400 میلی متر
9. ظرفیت ذخیره ماسه قیف شن و ماسه	300 کیلوگرم
10. ژنراتور تری اتیل آمین	DZ-40A
11. ولتاژ تجهیزات	سه فاز AC380V.50Hz
12. حالت رانندگی	سیستم هیدرولیک دقیق سروو + پنوماتیک
13. روش نمونه گیری هسته	حذف هسته در خارج از راهنمای خطی راهنمای خطی پایین دستگاه کشویی/نصب قالب در خارج از دستگاه
14. نوع قالب بالا: φ80 × 80 میلی متر	80mm [هیدرولیک دقیق سروو. برنامه سفر قابل تنظیم است
15. وزن خالص تجهیزات	9000 کیلوگرم
ابعاد تجهیزات 16	4000 × 3300 × 3600 میلی متر

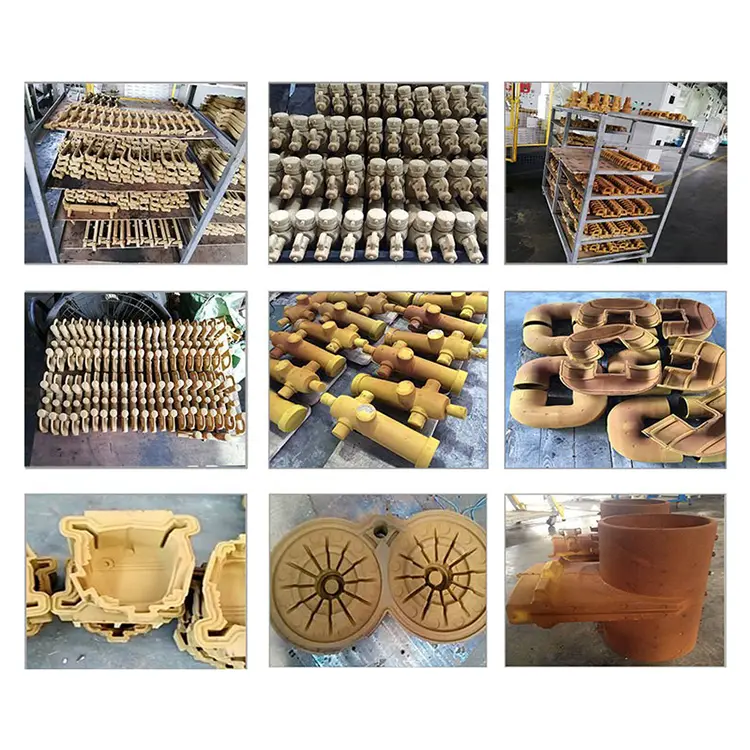

نمایشگاه محصول قالب ماسه ای [YL1080H-40A هسته سرد. "نمونه گیری هسته در خارج از فرمان SKID.

◆ روش کار تجهیزات [هسته سرد YL1080H-40A. "نمونه گیری هسته در خارج از فرمان SKID.

ورودی قالب تحتانی → بسته شدن قالب [فشار رو به پایین] → ورودی ماژول ترکیبی [ماژول کشش هسته] intore تزریق شن و ماسه تزریق ماسه فشار به سمت پایین → تزریق شن و ماسه → سر تزریق ماسه اگزوز تزریق شن و ماسه افزایش سر تزریق ماسه (بازنشانی)/ورود به سر هوا intore سر و هوا internater

خراش ماسه ای (شن و ماسه تمیز) → فشار رو به پایین سر تزریق هوا → تزریق هوا → جامد سازی هسته ماسه → انقباض ماژول ترکیبی (حذف هسته و تنظیم مجدد) → قالب بالا (قالب شن و ماسه باقیمانده در قالب) → قالب اول باز کردن 20-50 میلی متر (هسته شن و ماسه) → قالب دوم قالب افتتاح شده/تزریق هوا در حال حرکت به سمت تزریق هوا از بین می رود. demolding هسته) → حذف هسته در خارج از دستگاه → time زمان حذف هسته ایمن

تنظیمات تجهیزات [هسته سرد YL1080H-40A. "نمونه گیری هسته در خارج از فرمان SKID.

1. سیستم کنترل الکتریکی: سیستم کنترل الکتریکی با عملکرد بالا از زیمنس آلمان (صفحه لمسی و نوع تقسیم برنامه)

دکمه های سوئیچ سطح بالا سری زیمنس [دکمه شروع ، سوئیچ چرخ دنده]

2. سیستم هیدرولیک: Huichuan Servo Precision Stepless سرعت تغییر سیستم هیدرولیک ، قطعات هیدرولیک برند تایوان

سیستم پنوماتیک: سیستم پنوماتیک دقیق تایوان Airtac [سیلندرها. شیر الکترومغناطیسی. پردازنده منبع هوایی

4. سیستم اتمی سازی: سیستم تصفیه اتمی سازی دقیق SMC ژاپنی خالص وارداتی. اجزای پنوماتیک هسته SMC

5. لوازم الکتریکی با ولتاژ کم: لوازم الکتریکی با ولتاژ کم ولتاژ. سوئیچ نزدیکی Omron. سوئیچ برق تایوان مینگوی

5. کنترل ایمنی: قسمت های متحرک قالب باز و بسته شده مجهز به پرده های نور ایمنی القایی هستند

6. سیستم روغن کاری: قسمتهای اصلی حرکت قالب باز و بسته شدن مجهز به سیستم روغن کاری تزریق روغن اتوماتیک است

7. نمایش فشار: فشار عمل تجهیزات و فشار تیراندازی ماسه به طور مستقل نمایش داده می شود

8. ظاهر تجهیزات: پوشش پودر و پخت لاک. درمان سطح رنگ بالا

◇ دیگر تنظیمات مفصل:

[1] صفحه لمسی PLC: زیمنس ، آلمان

[2] پردازنده مرکز برنامه: زیمنس ، آلمان

[3] سوئیچ دکمه فشار: زیمنس ، آلمان

[4] کنتاکتور AC: اشنایدر

[5] رله: اشنایدر

[6] سوئیچ مجاورت Omron

[7] منبع تغذیه سوئیچینگ: مینگوی ، تایوان

◆ ویژگی های اصلی و مزایای تجهیزات [هسته سرد YL1080H-40A. "نمونه گیری هسته در خارج از فرمان SKID.

◇ دقت و ثبات: ساختار کلی دستگاه عکسبرداری هسته هسته اصلی YL1080H-40A ، یک اصل طراحی ساختار مکانیکی استاندارد با دقت و ثبات را با فرآیندهای تولید عالی و سخت اتخاذ می کند. از تجهیزات پردازش دقیق با دقت بالا استفاده می کند و ساختار قطعات متحرک بسیار دقیق است. کل ساختار دستگاه برای مدت طولانی پایدار و بادوام است.

sandblasting عالی: دستگاه شن و ماسه ای Cold Core Core YL1080H-40A دارای یک روش ماسه ای عمودی عالی است ، با تکیه بر تیراندازی فشار از تجهیزات

اصل ماسه و اثر گرانشی طبیعی ماسه رزین. قالب به طور همزمان به یک روش اگزوز سریع و صاف از سه طرف مجهز شده است. فرآیند ساخت هسته می تواند حفره قالب را در کمترین زمان پر کند. هسته شن و ماسه محکم ، پر و صاف است و عملکرد هسته سازی زیاد است.

◇ هوشمند و کارآمد: دستگاه عکسبرداری هسته هسته Cold Core YL1080H-40A دارای درجه بالایی از اتوماسیون است. این مجهز به راهنماهای خطی دقیق برای از بین بردن هسته از قالب پایین ، باعث می شود که حذف هسته آسان و بسیار خودکار باشد. این یک نفر را قادر می سازد چندین دستگاه را کار کند و از ثبات ، صافی ، کارآیی و ایمنی اطمینان حاصل کند.

نرخ عملکرد بالا: دستگاه تیراندازی هسته هسته Cold Core YL1080H-40A دارای یک روش عالی تیراندازی ماسه ای عمودی ، ساختار مکانیکی با دقت بالا ، عملکرد آب بندی بالا ، نیروی تیراندازی با شن و ماسه قوی ، هسته های ماسه ای محکم و صاف ، ابعاد دقیق و هسته های ماسه ای با کیفیت بالا با عملکرد بالا است. این می تواند به طور موثری کمک هزینه ماشینکاری ریخته گری ها را کنترل کند.

◇ حفاظت از محیط زیست با سطح بالا: دستگاه قالب گیری تزریق هسته هسته Cold Core Core YL1080H-40A استانداردهای بالای حفاظت از محیط زیست را برای دستگاههای ریخته گری اتخاذ می کند. در طی فرآیند طراحی تجهیزات ، الزامات بالای حفاظت از محیط زیست برای دود و گرد و غبار در طی فرآیند تولید به طور جامع و دقیق مورد توجه قرار گرفت. دود و گرد و غبار به طور یکنواخت برای درمان یکپارچه شدند و دستگاه ریخته گری حفاظت از محیط زیست بالا به طور موثری محیط کارگاه ریخته گری را بهبود بخشید.

◇ نفیس و بادوام: فرآیند طراحی دستگاه عکسبرداری هسته هسته Cold Core YL1080H-40A به طور کامل عمر خدمات تجهیزات را در نظر گرفته است. اجزای مختلف با استانداردهای بالا و مواد معقول بر اساس نیازهای مختلف استفاده تولید می شوند. الزامات عملیات حرارتی و جزئیات ظاهر به خوبی مورد استفاده قرار می گیرد ، اطمینان حاصل می کند که تجهیزات می توانند دقت خود را برای مدت طولانی حفظ کنند ، پایدار و صاف باشند و جزئیات نفیس داشته باشند.

◇ مواد قابل استفاده: شن و ماسه خشک [ماسه رزین فنلی خشک]

◆ عملیات و استفاده از تجهیزات:

(1) بررسی کنید که آیا لوله و منبع تغذیه هوا (سه فاز 380 ولت ، 50 هرتز) به درستی متصل شده است.

(2) پس از نصب گرد و غبار را روی تجهیزات بردارید. ابزارها و سایر وسایل نقلیه.

⑶ آیا تجهیزات در هنگام باز شدن قالب در حالت اولیه قرار دارند تا از ایمنی اپراتورها اطمینان حاصل شود.

⑷ قالب (جعبه هسته) را روی دستگاه نصب کنید. در هر شرایطی ، قبل از باز کردن شیر هوا (تأمین هوا به تجهیزات) ، میله نصب باید به فضای بین دستگاه کار و سر تزریق ماسه ای منتقل شود تا از آسیب دیدن و اطمینان از ایمنی پرسنل جلوگیری شود.

switch سوئیچ قدرت اصلی و تمام سوئیچ های مدار کنترل را ببندید و چراغ های کار روشنایی را بررسی کنید. بررسی کنید که آیا چراغ سیگنال قدرت در کنترل پنل طبیعی است یا خیر.

(6) دریچه ورودی اصلی را باز کنید و بررسی کنید که آیا فشار هوا در لوله هوا در محدوده طبیعی 6 تا 7kPa است.

حالت عملکرد دستگاه را به حالت دستی تغییر دهید و به صورت دستی اشکال زدایی کنید که آیا هر قسمت متحرک دستگاه به طور یکنواخت و به طور عادی کار می کند.

این که آیا اقدامات باز و بسته شدن قالب صاف است یا خیر ، با توجه به ویژگی های قالب ، زمان باز و بسته شدن قالب مناسب را تعیین کنید

② بررسی کنید که آیا اقدامات پیشرفت و عقب نشینی ماژول ترکیبی صاف است یا خیر. بر اساس سفر ماژول ، زمان معقول و عقب نشینی را تنظیم کنید

③ این که آیا اقدامات پیشرفت و عقب نشینی سر تیراندازی شن و ماسه صاف است یا خیر ، یک پیشرفت معقول و عقب نشینی را با توجه به سکته مغزی سر تیراندازی ماسه تنظیم کنید

④ این که آیا عملکرد ماسهبازی طبیعی است یا خیر ، زمان معقول ماسهبازی را با توجه به ویژگی های قالب برای کارهای ماسهبازی تعیین کنید

⑤ این که آیا اگزوز سر تزریق ماسه به درستی کار می کند ، به طور کلی 8 تا 10 ثانیه برای زمان اگزوز جعبه ماسه تنظیم می شود

⑥ چه اقدامات پیشرفت و عقب نشینی قالب پایین صاف باشد یا خیر ، یک پیشرفت معقول و عقب نشینی را با توجه به سکته مغزی قالب پایین تنظیم کنید

⑦ بررسی کنید که آیا عمل اکستکتور طبیعی است و هسته به درستی کار می کند. با توجه به ویژگی های قالب ، زمان معقول هسته ای را تنظیم کنید

mode حالت کار را به یک عملیات تک تغییر دهید و دستگاه به طور خودکار چرخه می زند و بدون بار چندین بار اجرا می شود. بررسی کنید که آیا تمام اقدامات دستگاه هماهنگ ، منظم ، پایدار و صاف است.

◆ اقدامات احتیاطی در طی مراحل کار:

قبل از اجرای آزمایش ، لازم است گرد و غبار موجود در دستگاه را برداشته و هر ابزار یا سایر بقایای باقی مانده روی آن را پاک کنید تا از عملکرد در حین کار جلوگیری شود.

قبل از شروع عمل ، لازم است که شرایط پیچ ها را در تمام قسمت های دستگاه با دقت بررسی کنید و از سفت شدن آنها اطمینان حاصل کنید.

⑶ قبل از شروع عمل ، بررسی کنید که آیا تمام قطعات متحرک در حالت عادی اولیه قرار دارند یا خیر.

⑷ در صورت خرابی دستگاه ، باید بلافاصله متوقف شود ، دکمه توقف فشرده شده ، تأمین برق و گاز قطع شده و تعمیر و نگهداری انجام شده است. ⑸ لازم است که به طور مکرر بررسی کنید که اتصالات مدار الکتریکی سست است و آیا اجزای دستگاه آسیب دیده است یا خیر.

(6) افراد غیر حرفه ای مجاز به باز کردن کابینت کنترل الکتریکی در اراده نیستند و یا موارد متفاوتی را در داخل قرار می دهند.

قبل از اجازه دادن به کار ، باید تحت آموزش قرار گرفت و با ساختار دستگاه ، اصل کار و قوانین عملیاتی آشنا شد. هیچ کس دیگری مجاز نیست دستگاه را به خواست خود کار کند.
