دستگاه کامپوزیت حفاری سه محوره دوار

پارامترهای فنی اصلی

ساختار و عملکرد ماشین ابزار

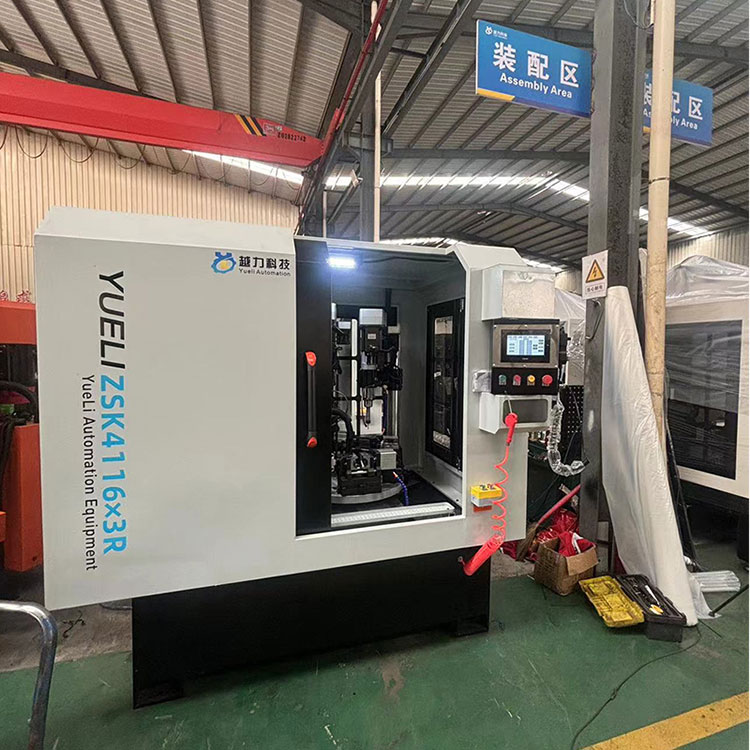

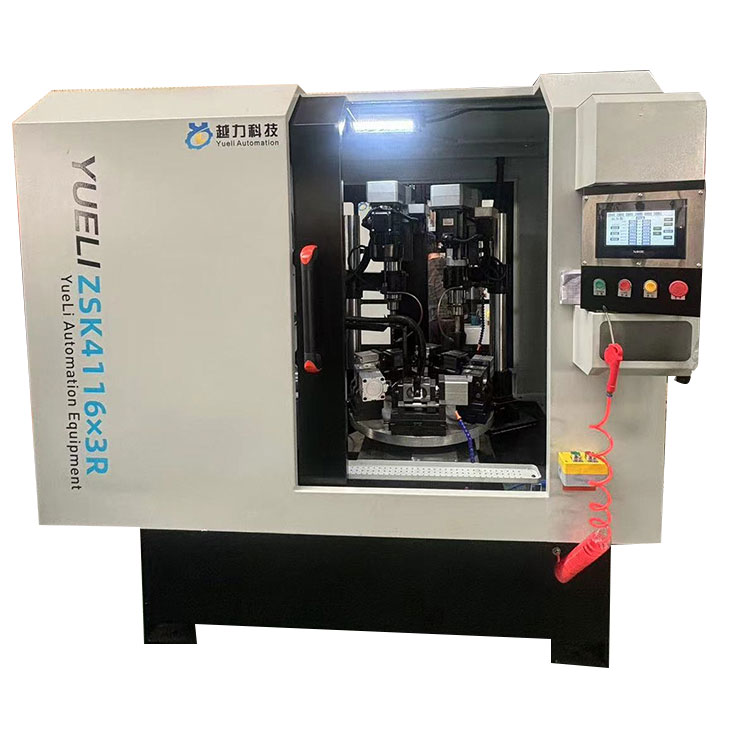

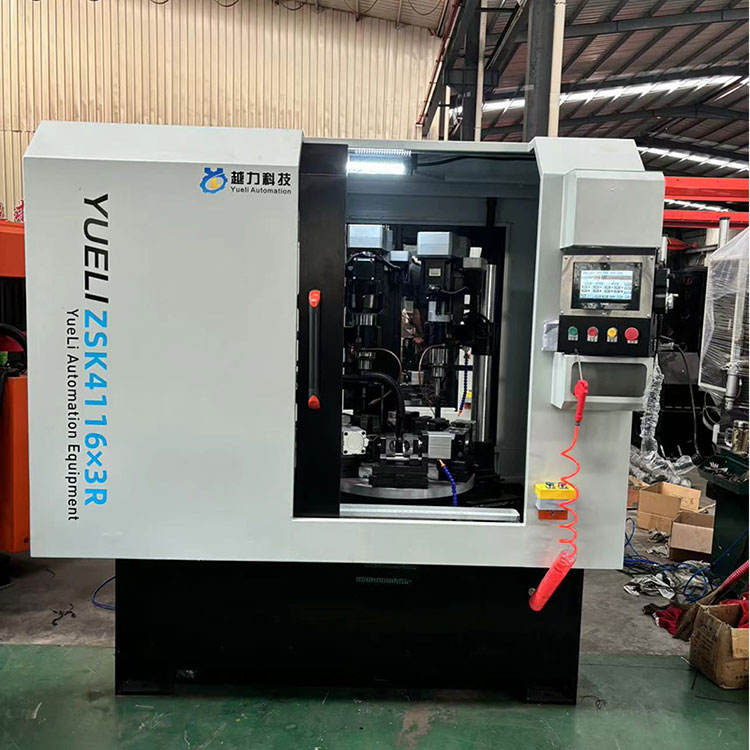

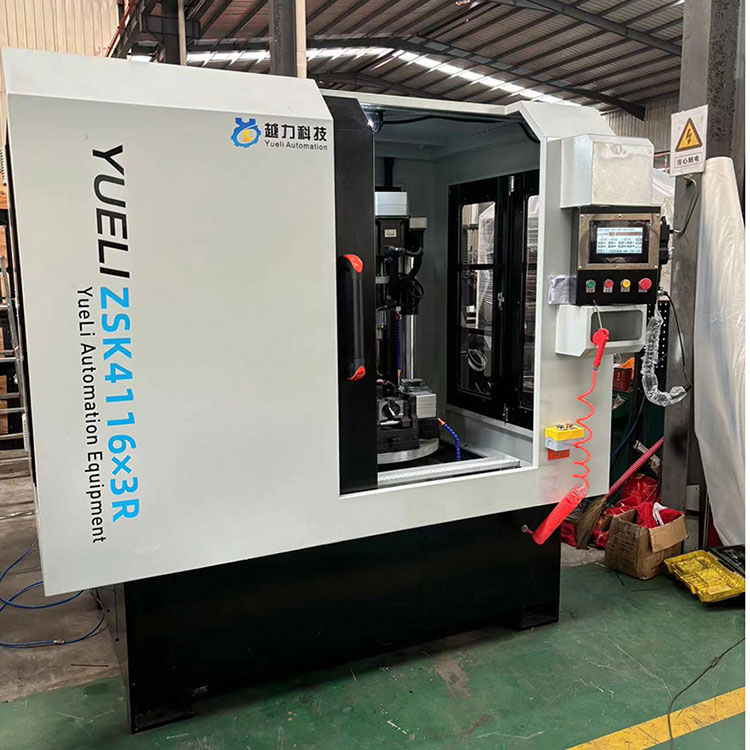

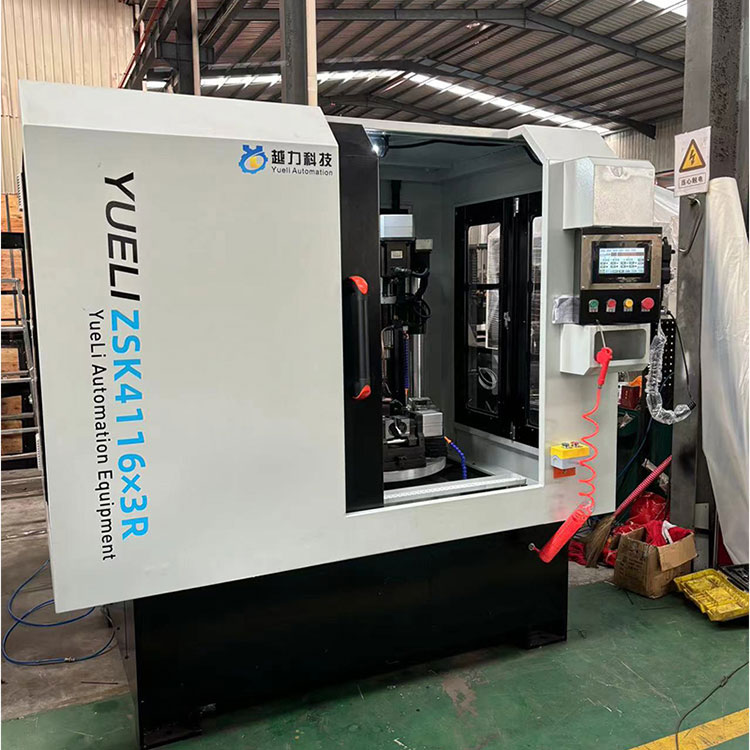

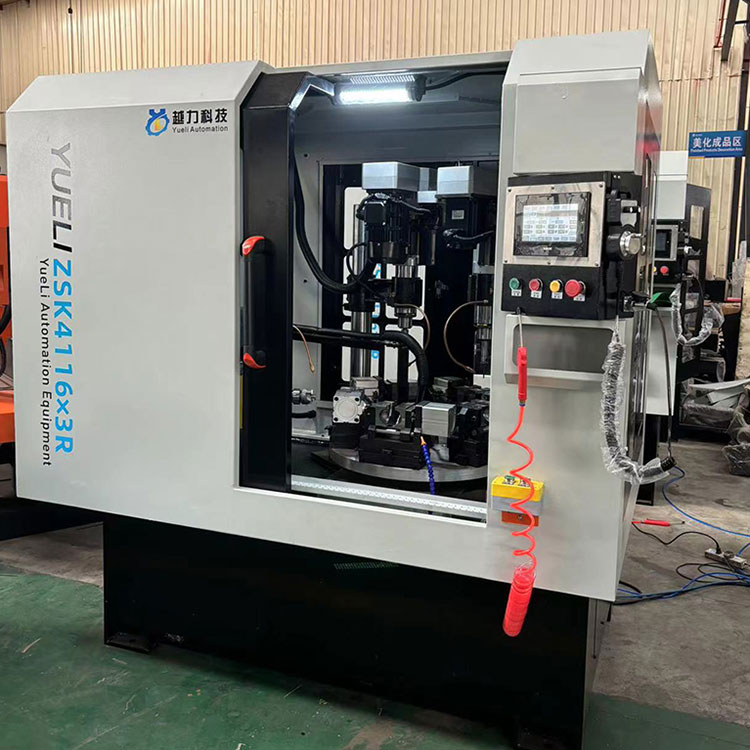

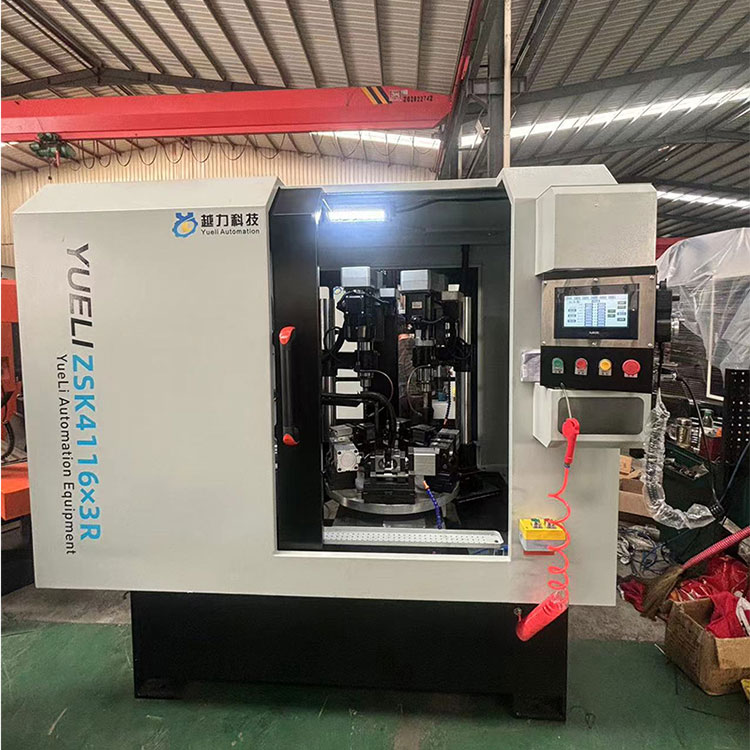

دستگاه مرکب حفاری و ضربه زنی سه محوره دوار با قطعات فولادی جوش داده شده و با پیری مصنوعی درمان می شود. دقت و پایداری خوبی دارد. کل دستگاه یک ساختار ترکیبی است، مجهز به سیستم PLC و دارای تحرک قوی است.

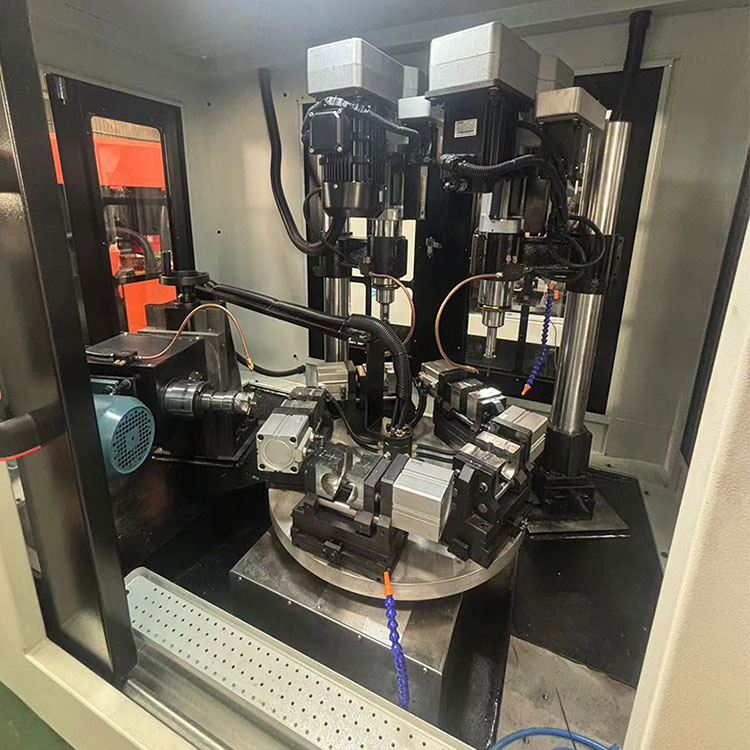

1 سر برق حفاری و ضربه زدن، ظرفیت حفاری: 16 میلی‌متر برای قطعات فولادی، 20 میلی‌متر برای قطعات آلومینیومی، مشخصات ضربه‌ای 100، حالت تغذیه: تغذیه سروو، یک موتور اصلی: 3 کیلو وات، هد قدرت و سوراخ پردازش قطعه به صورت دستی قابل تنظیم است. و پایین، قبل از تنظیم، دو پیچ روی سطوح بالایی و پایینی اسلاید را باز کنید، چرخش را بچرخانید. چرخ دستی برای بالا و پایین بردن سر پاور، و دو پیچ و مهره را پس از قرار گرفتن سر برق سفت کنید تا از سر خوردن سر برق به خودی خود جلوگیری کنید. 2 سر قدرت حفاری: ظرفیت حفاری: 13 میلی‌متر برای قطعات فولادی، 16 میلی‌متر برای قطعات آلومینیومی، ویژگی‌های حفاری 80، حالت تغذیه: تغذیه سروو، یک موتور اصلی: 2.3 کیلووات، سرهای قدرت حفاری و ضربه زدن (JT16) به صورت عمودی نصب شده‌اند و ارتفاع مرکز قطعات را می توان به صورت دستی بالا و پایین تنظیم کرد. مجهز به یک میز چرخشی تقسیم خودکار پنج ایستگاه برای رسیدن به موقعیت 5 ایستگاه و هر ابزار را می توان به جلو، عقب، چپ و راست تنظیم کرد. آسان برای بارگیری و تخلیه. هر دوک دارای عملکردهای کنترل مستقل و تنظیم دستی است. یاتاقان های دوک همه بلبرینگ هاربین هستند. سیستم روغنکاری متناوب خودکار، هد قدرت حفاری و هد قدرت ضربه زدن دارای عملکردهای سریع به جلو، آهسته به جلو، کار به جلو و سریع به عقب هستند.

جریان فرآیند: دستگاه را راه اندازی کنید ← بارگیری دستی مواد در موقعیت بارگیری ← چرخاندن صفحه گردان به ایستگاه اول ← سه ایستگاه فرآیند حفاری و ضربه زدن همزمان ← تخلیه دستی ← وارد چرخه دوم شوید.
