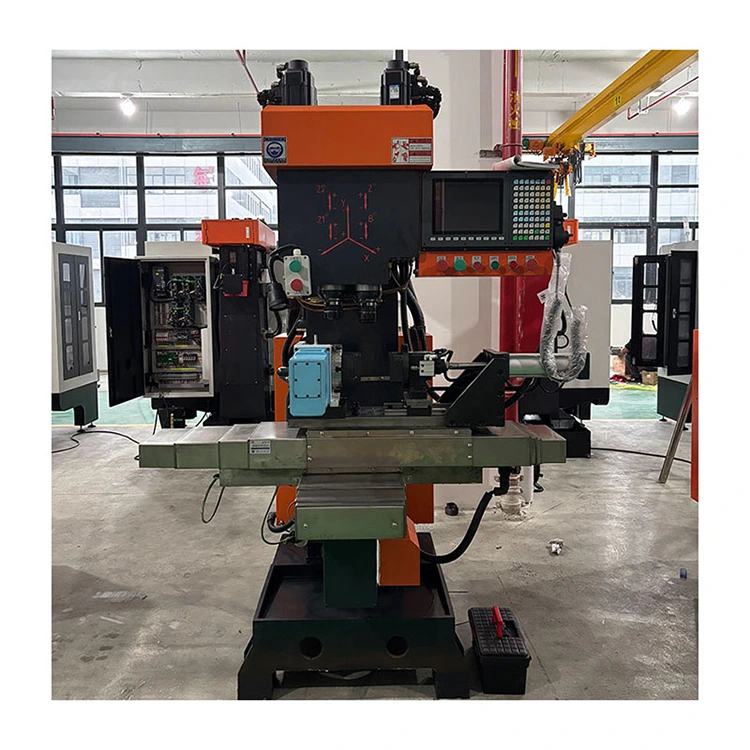

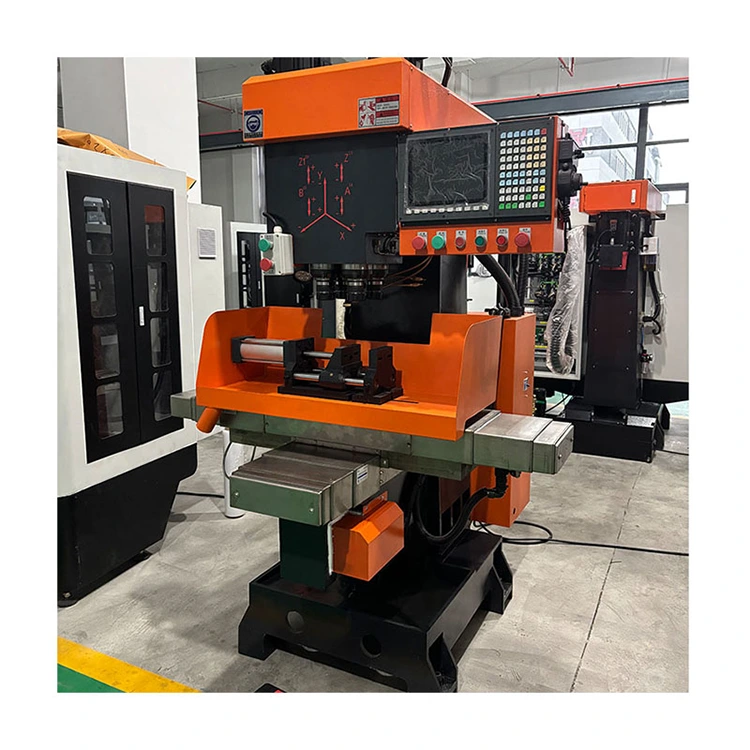

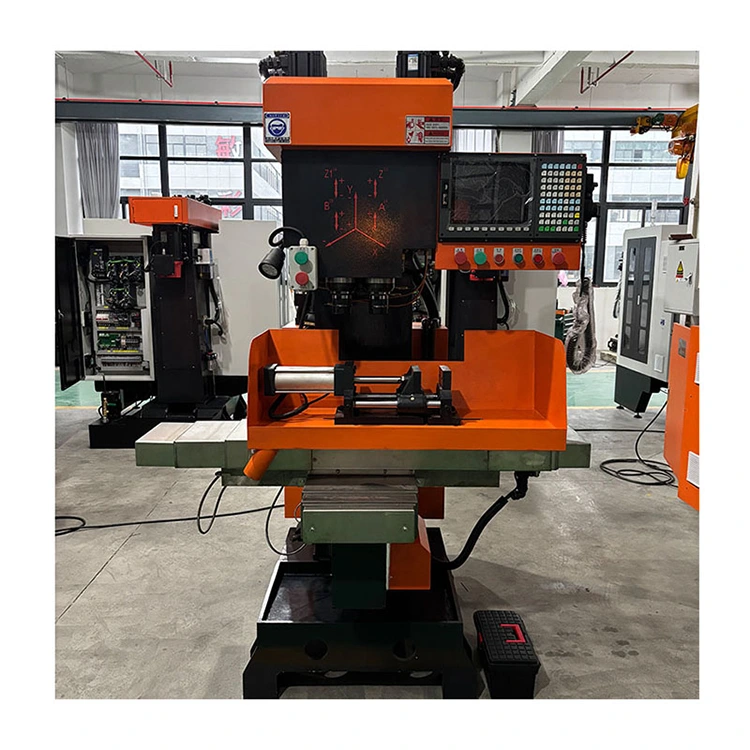

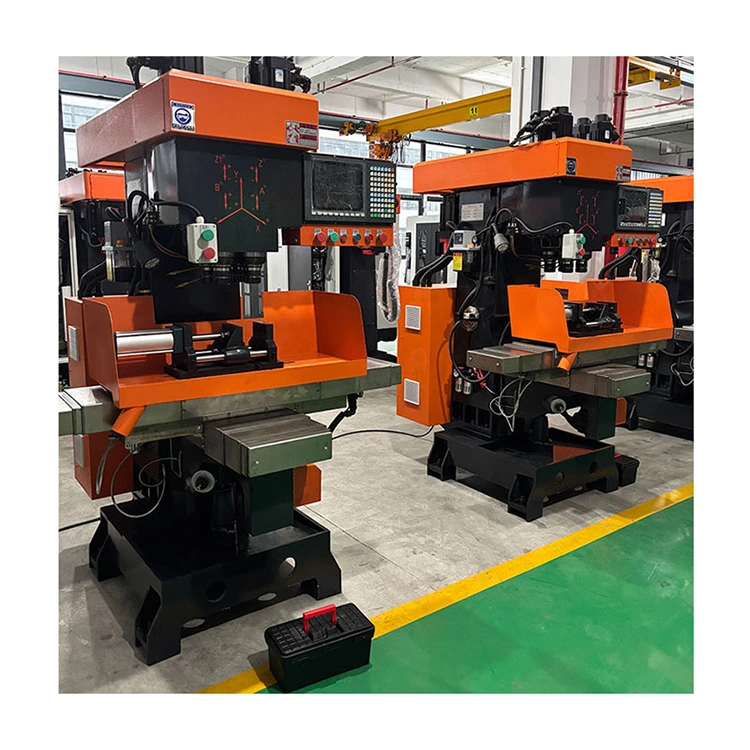

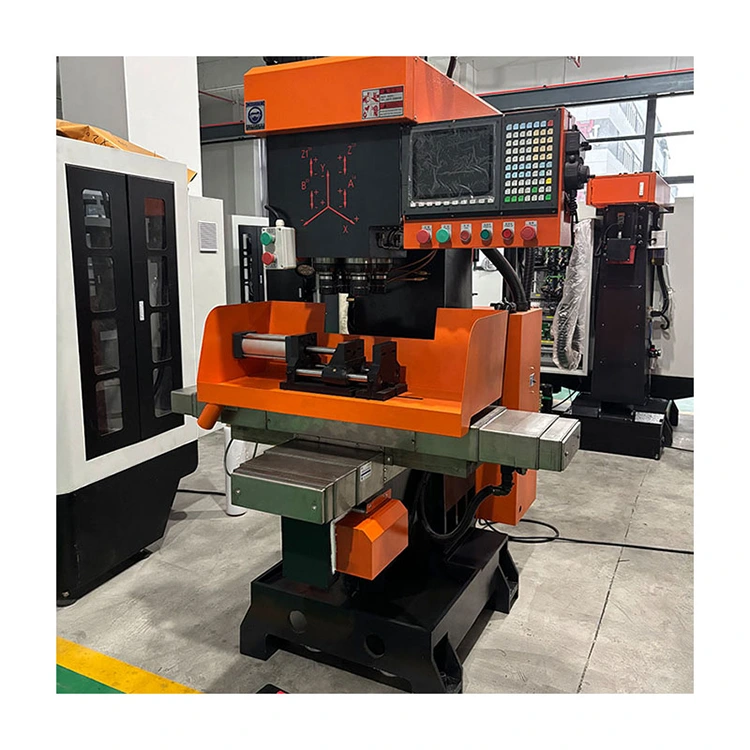

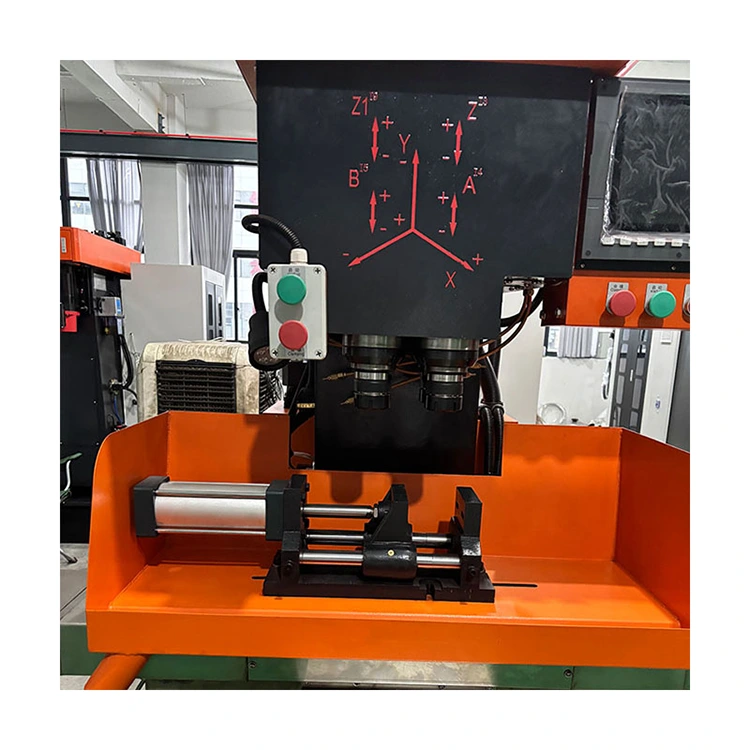

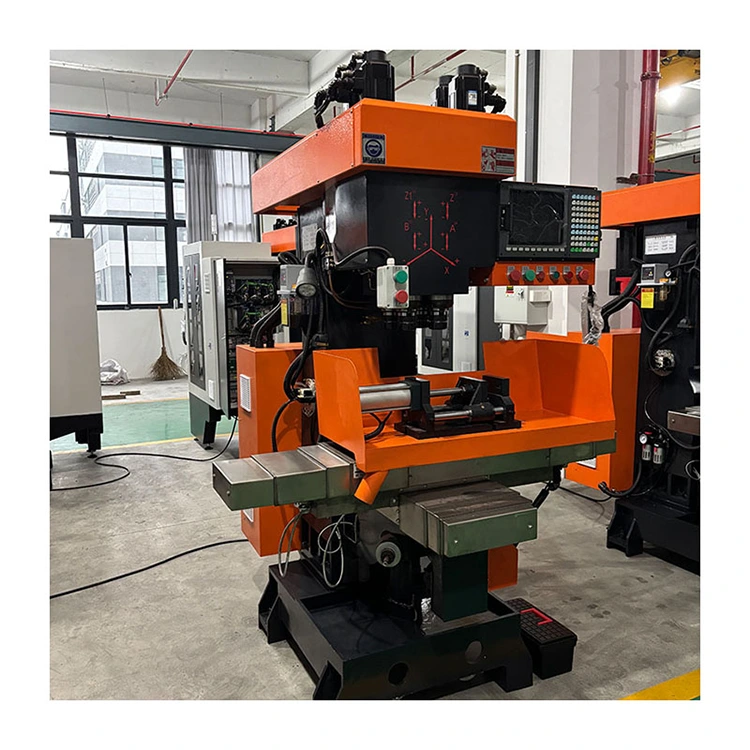

دستگاه CNC ترکیبی 4 اسپیندل عمودی

ساختار و عملکرد ماشین ابزار

1. مرکز YueLi Vertical 4 Spindle CNC Compound Machine از یک سیستم کنترل تایوانی Hust برای بخش کنترل برنامه خود استفاده می کند که دارای یک عملکرد تشخیص برای جلوگیری از آسیب به شیرها یا ابزارهای ناشی از نقص دریچه برقی یا سیلندر است. دارای رابط کاربر پسند است و کار با آن آسان است.

2. ماشین ترکیبی CNC 4 اسپیندل عمودی برای پردازش قطعات دسته ای متوسط ​​تا بزرگ مناسب است، می تواند فرآیند را در یک عملیات گیره تکمیل کند و راندمان بالا و دقت خوبی را ارائه دهد.

3. مکانیسم ضربه زدن نیازی به تغییر انتقال پیچ سرب ندارد. گام استاندارد است و سروو موتور اصلی آلفا دارای یک تابع تبدیل فرکانس داخلی است که زبری سطح رشته های قطعات پردازش شده را بهبود می بخشد و دقت پردازش را تضمین می کند.

4. اجزای سر قدرت به طور مستقل توسعه یافته، زمین دقیق، با مقاومت در برابر سایش خوب و عمر طولانی.

5. سیستم Hust CNC اجازه می دهد تا سرعت تغذیه مناسب را در صورت نیاز تنظیم کنید. پس از استفاده طولانی مدت، پیچ سرب ممکن است فرسوده شود و خود سیستم دارای عملکرد جبران ابزار است.

6. تمام سطوح متحرک کشویی از یک دستگاه روانکاری خودکار متمرکز برای اطمینان از عمر مفید ماشین ابزار استفاده می کنند.

7. حرکت میز اسلاید توسط یک موتور سروو هدایت می شود، که امکان تنظیم دیجیتالی مختصات متعدد را فراهم می کند و در نتیجه دقت موقعیت یابی بالا، لرزش کم و سرعت پاسخ سریع را به همراه دارد.

8. در حین پردازش، وضعیت پردازش قطعه کار بر روی صفحه لمسی نمایش داده می شود و در صورت خرابی عملکرد زنگ هشدار وجود دارد.

9. حفاظت کاملاً محصور ایمنی شخصی را تضمین می کند و محیط پردازش را بهبود می بخشد.

پیکربندی اصلی

پارامترهای محور چهارم

دستورالعمل نصب

1.  نصب پلت فرم باید مطابق با مفاد ماده 3.1 GB/T17421.1-1998 تنظیم شود. میز کار را در وسط سکته مغزی قرار دهید و یک سطح را در مرکز میز کار قرار دهید. خواندن سطح در هر دو جهت عمودی و افقی نباید از 0.04/1000 میلی متر تجاوز کند.

2. سیم برق اصلی نباید کمتر از 4 میلی متر مربع باشد. پس از اتمام سیم کشی، لطفاً بررسی کنید که آیا سیم کشی درست است و آیا پایانه های سیم کشی سفت شده اند یا خیر.

3.  نصب دستگاه CNC ترکیبی 4 اسپیندل عمودی باید در صورت لزوم به زمین متصل شود، مقاومت دستگاه در برابر زمین باید کمتر از 4 اهم باشد، و قطر سیم اتصال باید بیشتر از 2.5 میلی‌متر مربع باشد.

فیلدهای کاربردی

دستگاه CNC ترکیبی عمودی 4 اسپیندل YueLi قادر به تکمیل برش فلز قطعات مسی، قطعات آلومینیومی، آلیاژهای روی و قطعات فولادی است و برای صنایعی مانند لوله کشی و لوازم بهداشتی، شیرهای آتش نشانی، سخت افزار کنترل درب، سخت افزار لوازم خانگی، کنتور آب و قطعات خودرو و موتورسیکلت مناسب است.
