170 چهار محور گردان CAM
  • 170 چهار محور گردان CAM170 چهار محور گردان CAM

170 چهار محور گردان CAM

YueLi یکی از تولید کنندگان و تامین کنندگان حرفه ای 170 چرخ گردان CAM چهار محوره در چین است. محصولات ما دارای گواهینامه CE هستند و در انبار موجود در کارخانه هستند، به عمده فروشی 170 چهار محور CAM Turntable از ما خوش آمدید.

ارسال استعلام

توضیحات محصول

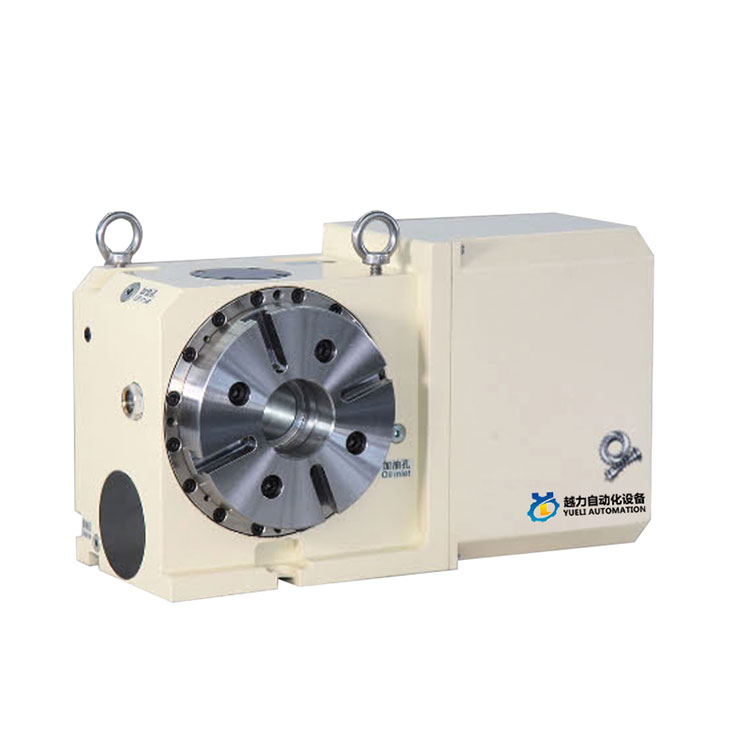

چرخ گردان CAM چهار محوره Yueli 170

YueLi یکی از تولید کنندگان و تامین کنندگان معروف CAM 170 چهار محوره CAM Turntable چین است. کارخانه ما در ساخت 170 میز گردان CAM چهار محوره تخصص دارد. به خرید گردان CAM چهار محوره 170 از ما خوش آمدید. هر درخواست مشتریان در عرض 24 ساعت پاسخ داده می شود.

چرخش CNC نوع عقب برگشتی CAM صفر


ساختار انتقال بادامک غلتکی در داخل محصول اتخاذ شده است.

یاطاقان غلتکی سوزن شفت CAM پیش فشرده سازی بدون درایو نورد شکاف.

بدون اصطکاک لغزشی، به طور مداوم بدون ویژگی های شکاف حفظ می شود.

دقت بالا در تکرار حرکت رو به جلو و معکوس.

استحکام بالا، راندمان بالا.

به دلیل افزایش دما باعث دقت ضعیف نمی شود.

بدون نیاز به کالیبراسیون و تنظیم منظم.


اصل کار و ویژگی های سینی گردان CNC نوع بادامکی
اصل پیش بارگذاری



در مقایسه با چرخ دنده کرم سنتی نوع NC، میز گردان CAM از نوع NC دارای دقت بالاتری است.

مشخصات عملیاتی درجه، سرعت بالا، فاصله صفر و بار سنگین. بادامک های محوری ورودی

یاتاقان غلتکی سوزنی روی برجک شافت خروجی سطح منحنی محرک با سرعت ثابت، انتقال تماس با نورد از پیش فشرده شده است.

برای دستیابی به واکنش برگشتی صفر و عملکرد با سرعت بالاتر، به دلیل انتقال چرخش تقریباً صفر است

حرکت اصطکاک، به طوری که مکانیسم می تواند هیچ انتقال پس برگشتی، موقعیت یابی با دقت بالا و بدون نیاز را حفظ کند

کار کالیبراسیون و تنظیم منظم باید انجام شود. توری CAM نوع CNC، هان از شفت استفاده کنید

یاتاقان بزرگ بر روی دیواره بیرونی گرد شفت چیده شده است و دو سر شافت ورودی CAM با یاتاقان های دوبل تنظیم شده است.

همچنین پایداری و ظرفیت بارگذاری صفحه گردان را افزایش می دهد و می تواند بهتر با پردازش کنار بیاید

سرعت بالا و نیروی برش سنگین، دقت ماشینکاری، کارایی و کاهش هزینه ها را بهبود می بخشد.


مقایسه ویژگی های مکانیزم میز گردان NC بک بک بک نوع CAM






خیر

مورد

غلتک  CAM  خشک کن  1M

نوع چرخ دنده کرم

1

نوع درایو

Ccw

زاویه خروجی



- CCWa Outout The 360

2

وضعیت درایو

تماس نورد

تماس اسلاید

3

جنس: سختی کونتاکپا

شفت بادامک: فولاد سخت شدن؛ HRC60

شفت کرم: فولاد سخت کننده; HRC60

پیروان بادامک; فولاد بلبرینگ; HRC60

چرخ دنده کرم; فسفر برنز؛ HB90

4

پیش بارگیری کنید

○بله

X N0

5

راندمان انتقال

〇بالاتر

△پایین تر

زمان تعیین موقعیت 90 درجه (مثال)


مورد N0.

رقیب


گیره دوک را آزاد کنید

شتاب

حرکت چرخشی خطی

حرکت چرخشی خطی

کند کردن

کند کردن

آزادسازی ماشینکاری

آزادسازی ماشینکاری

دوک گیره

دوک گیره

زمان چرخه

زمان چرخه


ظرفیت سرعت
سختی



ماندگاری
3 غلتک


Yueli170  داده های مرجع



شماره کد

واحد

Yueli170

قطر میز

φmm

170

ارتفاع مرکز

میلی متر

135

سوراخ دوک

φmm

60

عرض شیار T

میلی متر

12

عرض کلید راهنما

میلی متر

18

سروو موتور

FANUC

b8

MITSUBISH

HF104

حداقل افزایش



0.001 درجه

چرخ دنده



1:36

حداکثر سرعت چرخش (3000 دور در دقیقه)

دور در دقیقه

80

گشتاور نرخ خروجی

کیلوگرم بر متر

35

منبع هیدرولیک پنوماتیک/هیدرولیک

کیلوگرم بر متر مربع

20

گشتاور خروجی در ترمز

کیلوگرم بر متر

35

دقت نمایه سازی

ثانیه

20

تکرارپذیری

ثانیه

4

کیفیت محصول

کیلوگرم

63

مجاز است

وزن وزن

عمودی

کیلوگرم

70

افقی

کیلوگرم

140

دم عمودی

کیلوگرم

140

بار مجاز

↓F

kgf-m

800

F*L

kgf-m

42

F*L

kgf-m

40


Yueli170 ابعاد صفحه گردان
