500 چهار محور گردان CAM
  • 500 چهار محور گردان CAM500 چهار محور گردان CAM

500 چهار محور گردان CAM

جدیدترین هات فروش گردان 500 چهار محوره CAM ساخت چین. YueLi 500 چهار محور گردان CAM تولید کننده و تامین کننده در چین است.

ارسال استعلام

توضیحات محصول

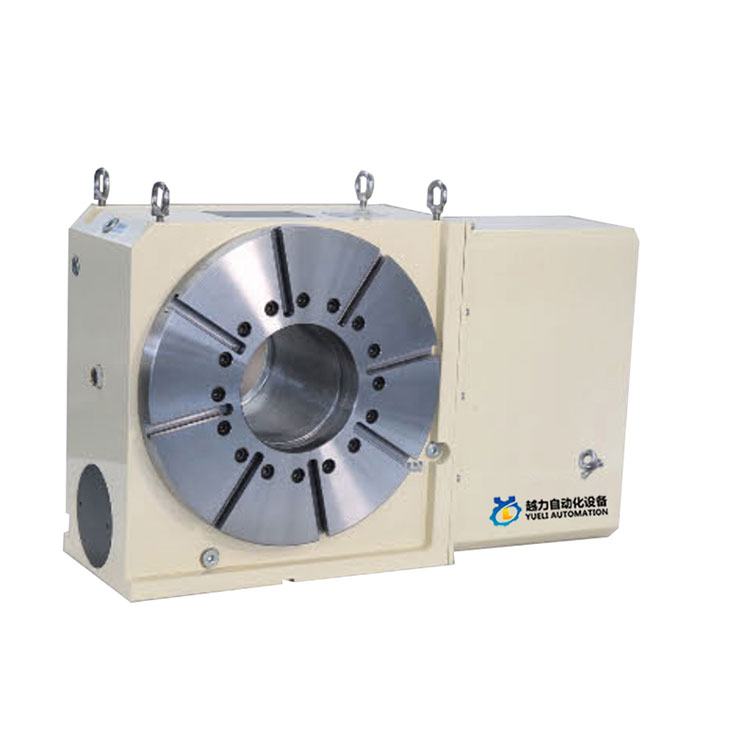

چرخ گردان CAM چهار محوره Yueli 500

چرخش CNC نوع عقب برگشتی CAM صفر

خرید گردان 500 چهار محوره CAM ساخت چین Hot Sale. YueLi 500 چهار محور گردان CAM تولید کننده و تامین کننده در چین است.


ساختار انتقال بادامک غلتکی در داخل محصول اتخاذ شده است.

یاطاقان غلتکی سوزن شفت CAM پیش فشرده سازی بدون درایو نورد شکاف.

بدون اصطکاک لغزشی، به طور مداوم بدون ویژگی های شکاف حفظ می شود.

دقت بالا در تکرار حرکت رو به جلو و معکوس.

استحکام بالا، راندمان بالا.

به دلیل افزایش دما باعث دقت ضعیف نمی شود.

بدون نیاز به کالیبراسیون و تنظیم منظم.



اصل کار و ویژگی های سینی گردان CNC نوع بادامکی

اصل پیش بارگذاری



در مقایسه با چرخ دنده کرم سنتی نوع NC، میز گردان CAM از نوع NC دارای دقت بالاتری است.

مشخصات عملیاتی درجه، سرعت بالا، فاصله صفر و بار سنگین. بادامک های محوری ورودی

یاتاقان غلتکی سوزنی روی برجک شفت خروجی سطح منحنی محرک با سرعت ثابت، انتقال تماس با نورد از پیش فشرده شده است.

برای دستیابی به واکنش برگشتی صفر و عملکرد با سرعت بالاتر، به دلیل انتقال چرخش تقریباً صفر است

حرکت اصطکاک، به طوری که مکانیسم می تواند هیچ انتقال پس برگشتی، موقعیت یابی با دقت بالا و بدون نیاز را حفظ کند

کار کالیبراسیون و تنظیم منظم باید انجام شود. توری CAM نوع CNC، هان از شفت استفاده کنید

یاتاقان بزرگ بر روی دیواره بیرونی گرد شفت چیده شده است و دو سر شافت ورودی CAM با یاتاقان های دوبل تنظیم شده است.

همچنین پایداری و ظرفیت بار چرخان را افزایش می دهد و می تواند با سرعت بالا و نیروی برش سنگین پردازش بهتر مقابله کند، دقت ماشینکاری، کارایی و کاهش هزینه ها را بهبود بخشد.



مقایسه ویژگی های مکانیزم میز گردان NC بک بک بک نوع CAM



خیر

مورد

غلتک  CAM  خشک کن  1M

نوع چرخ دنده کرم

1

نوع درایو

Ccw

زاویه خروجی



- CCWa Outout The 360

2

وضعیت رانندگی

تماس نورد

تماس اسلاید

3

جنس: سختی کونتاکپا

شفت بادامک: فولاد سخت شدن؛ HRC60

شفت کرم: فولاد سخت کننده; HRC60

پیروان بادامک; فولاد بلبرینگ; HRC60

چرخ دنده کرم; فسفر برنز؛ HB90

4

پیش بارگیری کنید

○بله

X N0

5

راندمان انتقال

〇بالاتر

△پایین تر

زمان تعیین موقعیت 90 درجه (مثال)


مورد N0.

رقیب


گیره دوک را رها کنید

شتاب

حرکت چرخشی خطی

حرکت چرخشی خطی

کند کردن

کند کردن

آزادسازی ماشینکاری

آزادسازی ماشینکاری

دوک گیره

دوک گیره

زمان چرخه

زمان چرخه


ظرفیت سرعت
سختی



ماندگاری
3 غلتک


Yueli500  داده های مرجع



شماره کد

واحد

Yueli500

قطر میز

φmm

500

ارتفاع مرکز

میلی متر

320

سوراخ دوک

φmm

200


عرض شیار T

میلی متر

14

عرض کلید راهنما

میلی متر

18

سروو موتور

FANUC

b22

MITSUBISH

HF302

حداقل افزایش



0.001 درجه

چرخ دنده



1:80

حداکثر سرعت چرخش (3000 دور در دقیقه)

دور در دقیقه

25

گشتاور نرخ خروجی

کیلوگرم بر متر

350

منبع هیدرولیک پنوماتیک/هیدرولیک

کیلوگرم بر متر مربع

40

گشتاور خروجی در ترمز

کیلوگرم بر متر

350

دقت نمایه سازی

ثانیه

15

تکرارپذیری

ثانیه

4

کیفیت محصول

کیلوگرم

600

مجاز

وزن وزن

عمودی

کیلوگرم

400

افقی

کیلوگرم

800

دم عمودی

کیلوگرم

800

بار مجاز



kgf-m

5000

F*L

kgf-m

400

F

F*L

kgf-m

350


Yueli500 ابعاد صفحه گردان




تگ های داغ: گردان CAM چهار محوره 500، چین، تامین کنندگان، تولیدکنندگان، کارخانه، قیمت، کیفیت، قیمت
