255 چهار محور گردان CAM

خرید گرامافون چهار محوره CAM 255 Discount Factory ساخت کشور چین. YueLi 255 چهار محور گردان CAM تولید کننده و تامین کننده در چین است.

ارسال استعلام

توضیحات محصول

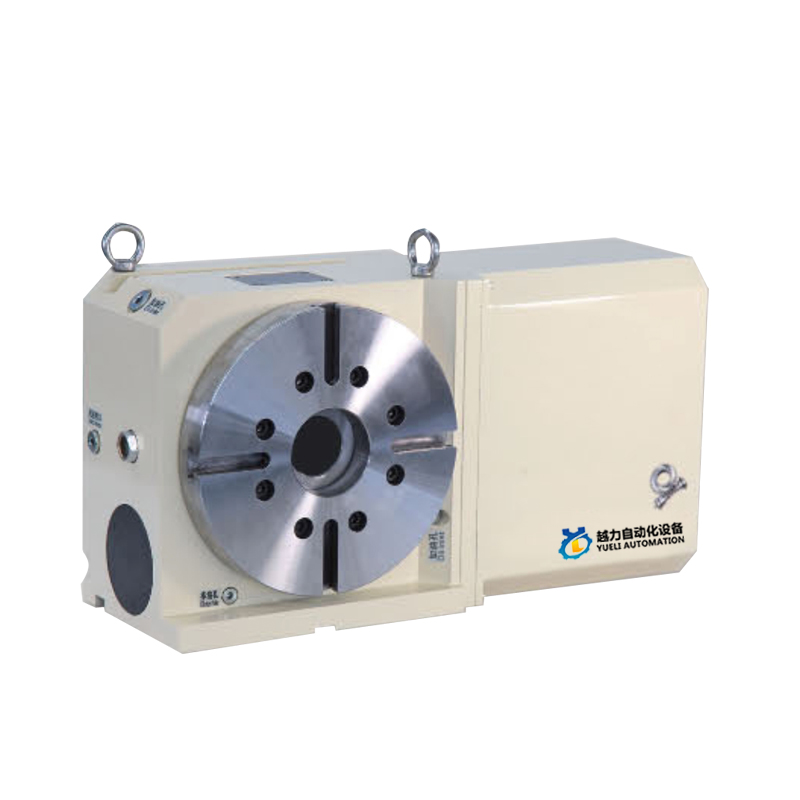

میز گردان CAM چهار محوره Yueli255

چرخش CNC نوع عقب برگشتی CAM صفر

خرید تخفیف 255 چهار محور گردان CAM نمونه رایگان ساخت چین. YueLi 255 چهار محور گردان CAM تولید کننده و تامین کننده در چین است.


ساختار انتقال بادامک غلتکی در داخل محصول اتخاذ شده است.

یاطاقان غلتکی سوزن شفت CAM پیش فشرده سازی بدون درایو نورد شکاف.

بدون اصطکاک لغزشی، به طور مداوم بدون ویژگی های شکاف حفظ می شود.

دقت بالا در تکرار حرکت رو به جلو و معکوس.

استحکام بالا، راندمان بالا.

به دلیل افزایش دما باعث دقت ضعیف نمی شود.

بدون نیاز به کالیبراسیون و تنظیم منظم.



اصل کار و ویژگی های سینی گردان CNC نوع بادامکی

اصل پیش بارگذاری



در مقایسه با چرخ دنده کرم سنتی نوع NC، میز گردان CAM از نوع NC دارای دقت بالاتری است.

ویژگی های عملیاتی درجه، سرعت بالا، فاصله صفر و بار سنگین. بادامک های محوری ورودی

یاتاقان غلتکی سوزنی روی برجک شفت خروجی سطح منحنی محرک با سرعت ثابت، انتقال تماس با نورد از پیش فشرده شده است.

برای دستیابی به واکنش برگشتی صفر و عملکرد با سرعت بالاتر، به دلیل انتقال چرخش تقریباً صفر است

حرکت اصطکاک، به طوری که مکانیسم می تواند هیچ انتقال پس برگشتی، موقعیت یابی با دقت بالا و بدون نیاز را حفظ کند

کار کالیبراسیون و تنظیم منظم باید انجام شود. توری CAM نوع CNC، هان از شفت استفاده کنید

یاتاقان بزرگ بر روی دیواره بیرونی گرد شفت چیده شده است و دو سر شافت ورودی CAM با یاتاقان های دوبل تنظیم شده است.

همچنین پایداری و ظرفیت بار چرخان را افزایش می دهد و می تواند بهتر با سرعت بالا و نیروی برش سنگین پردازش مقابله کند، دقت ماشینکاری، کارایی و کاهش هزینه ها را بهبود بخشد.



مقایسه ویژگی های مکانیزم میز گردان NC بک بک بک نوع CAM



خیر

مورد

غلتک  CAM  خشک کن  1M

نوع چرخ دنده کرم

1

نوع درایو

Ccw

زاویه خروجی



- CCWa Outout The 360

2

وضعیت رانندگی

تماس نورد

تماس اسلاید

3

جنس: سختی کونتاکپا

شفت بادامک: فولاد سخت شدن؛ HRC60

شفت کرم: فولاد سخت کننده; HRC60

پیروان بادامک; فولاد بلبرینگ; HRC60

چرخ دنده کرم; فسفر برنز؛ HB90

4

پیش بارگیری کنید

○بله

X N0

5

راندمان انتقال

〇بالاتر

△پایین تر

زمان تعیین موقعیت 90 درجه (مثال)


مورد N0.

رقیب


گیره دوک را رها کنید

شتاب

حرکت چرخشی خطی

حرکت چرخشی خطی

کند کردن

کند کردن

آزادسازی ماشینکاری

آزادسازی ماشینکاری

دوک گیره

دوک گیره

زمان چرخه

زمان چرخه


ظرفیت سرعت
سختی



ماندگاری
3 غلتک


Yueli255  داده های مرجع



شماره کد

واحد

یولی255

قطر میز

φmm

255

ارتفاع مرکز

میلی متر

210

سوراخ دوک

φmm

75

عرض شیار T

میلی متر

14

عرض کلید راهنما

میلی متر

18

سروو موتور

FANUC

b12

MITSUBISH

HF104

حداقل افزایش



0.001 درجه

چرخ دنده



1:60

حداکثر سرعت چرخش (3000 دور در دقیقه)

دور در دقیقه

60

گشتاور نرخ خروجی

کیلوگرم بر متر

50

منبع هیدرولیک پنوماتیک/هیدرولیک

کیلوگرم بر متر مربع

20

گشتاور خروجی در ترمز

کیلوگرم بر متر

50

دقت نمایه سازی

ثانیه

20

تکرارپذیری

ثانیه

4

کیفیت محصول

کیلوگرم

110

مجاز

وزن وزن

عمودی

کیلوگرم

135

افقی

کیلوگرم

275

دم عمودی

کیلوگرم

275

بار مجاز



kgf-m

1700

F*L

kgf-m

190


F*L

kgf-m

150


Yueli255 ابعاد صفحه گردان
