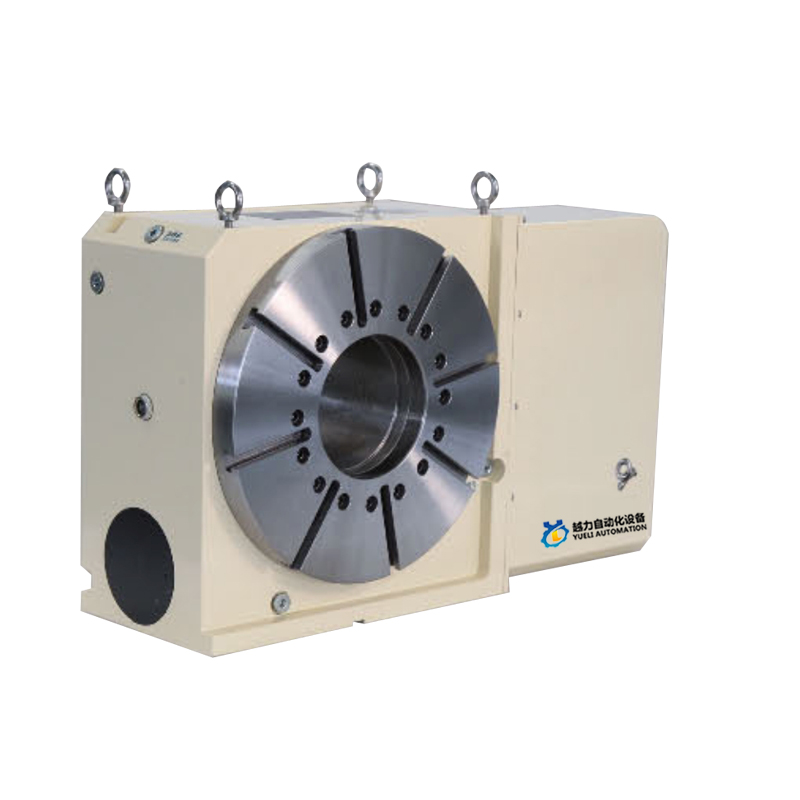

چرخ گردان CAM چهار محوره Yueli 400

چرخش CNC نوع عقب برگشتی CAM صفر

فروش مستقیم کارخانه با کیفیت 400 چهار محور گردان CAM تولید کنندگان و تامین کنندگان. YueLi 400 چهار محور گردان CAM تولید کننده و تامین کننده در چین است.

ساختار انتقال بادامک غلتکی در داخل محصول اتخاذ شده است.

یاطاقان غلتکی سوزن شفت CAM پیش فشرده سازی بدون درایو نورد شکاف.

بدون اصطکاک لغزشی، به طور مداوم بدون ویژگی های شکاف حفظ می شود.

دقت بالا در تکرار حرکت رو به جلو و معکوس.

استحکام بالا، راندمان بالا.

به دلیل افزایش دما باعث دقت ضعیف نمی شود.

بدون نیاز به کالیبراسیون و تنظیم منظم.

اصل کار و ویژگی های سینی گردان CNC نوع بادامکی

اصل پیش بارگذاری

در مقایسه با چرخ دنده کرم سنتی نوع NC، میز گردان CAM از نوع NC دارای دقت بالاتری است.

مشخصات عملیاتی درجه، سرعت بالا، فاصله صفر و بار سنگین. بادامک های محوری ورودی

یاتاقان غلتکی سوزنی بر روی برجک شافت خروجی سطح منحنی محرک با سرعت ثابت، انتقال تماس با نورد از پیش فشرده شده است.

برای دستیابی به واکنش برگشتی صفر و عملکرد با سرعت بالاتر، به دلیل انتقال چرخش تقریباً صفر است

حرکت اصطکاک، به طوری که مکانیسم می تواند هیچ انتقال پس برگشتی، موقعیت یابی با دقت بالا و بدون نیاز را حفظ کند

کار کالیبراسیون و تنظیم منظم باید انجام شود. توری CAM نوع CNC، هان از شفت استفاده کنید

یاتاقان بزرگ بر روی دیواره بیرونی گرد شفت چیده شده است و دو سر شافت ورودی CAM با یاتاقان های دوبل تنظیم شده است.

همچنین پایداری و ظرفیت بارگذاری صفحه گردان را افزایش می دهد و می تواند بهتر با سرعت بالا و نیروی برش سنگین پردازش مقابله کند، دقت ماشینکاری، کارایی و کاهش هزینه ها را بهبود بخشد.

مقایسه ویژگی های مکانیزم میز گردان NC بک بک بک نوع CAM

زمان تعیین موقعیت 90 درجه (مثال)

ظرفیت سرعت	سختی

ماندگاری	3 غلتک

Yueli400  داده های مرجع

Yueli400 ابعاد میز گردان
