ماشین تراش تخت خواب شیبدار CNC با برجک سروو و دم هیدرولیک

ماشین تراش تخت شیبدار CNC با برجک سروو و دم هیدرولیک (مدل YL-46K) یک ماشین تراش دقیق است که توسط شرکت Quanzhou Yueli Automation Equipment Co., Ltd. تولید شده است. این دستگاه مجهز به سیستم CNC FANUC Oi-TF PLUS (5) و پیچ‌های توپ دقیق 32 میلی‌متری ژاپنی THK و راهنماهای غلتکی خطی 30 میلی‌متری، دقت ثابت و پایداری طولانی‌مدت را ارائه می‌کند. موتور اسپیندل 7.5 کیلوواتی Huahong محدوده سرعت 0 تا 5000 RPM را ارائه می دهد. دم هیدرولیک با مخروطی MT4 و سفر 500 میلی متری از نگه داشتن قطعه کار با ثبات پشتیبانی می کند، در حالی که برجک 63 سروو امکان تغییر خودکار ابزار را برای بهبود راندمان تولید فراهم می کند.

ویژگی های اصلی

ماشین تراش تخت خواب شیبدار CNC با برجک سروو و دم هیدرولیک ویژگی های کلیدی زیر را ارائه می دهد.

· طراحی بستر شیب: بستر شیب 30 درجه برای افزایش استحکام و جریان موثر براده در حین ماشینکاری.

· اسپیندل با دقت بالا: مونتاژ دوک دقیق از نوع کارتریج با بلبرینگ های NSK ژاپن. اسپیندل مدل A2-5 با قطر 170 میلی متر.

· راهنماهای برتر: راهنمای غلتکی خطی 30 میلی متری ژاپن THK. محور X با 4 بلوک استاندارد، محور Z با 4 بلوک توسعه یافته.

· بال اسکروهای دقیق: بال پیچ 32 میلی متری ژاپن THK با گام 10 میلی متری برای هر دو محور X و Z.

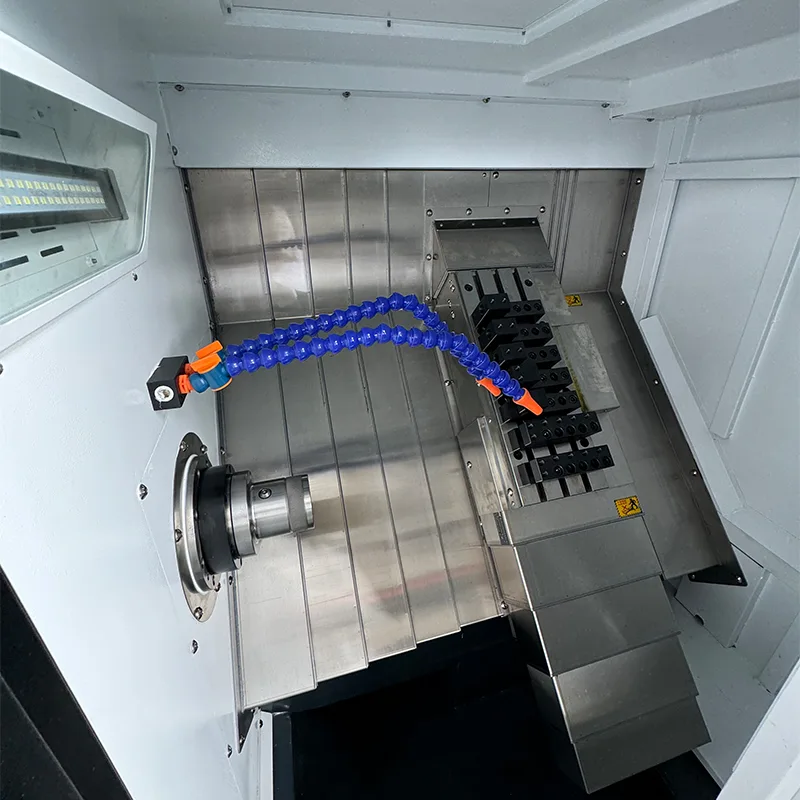

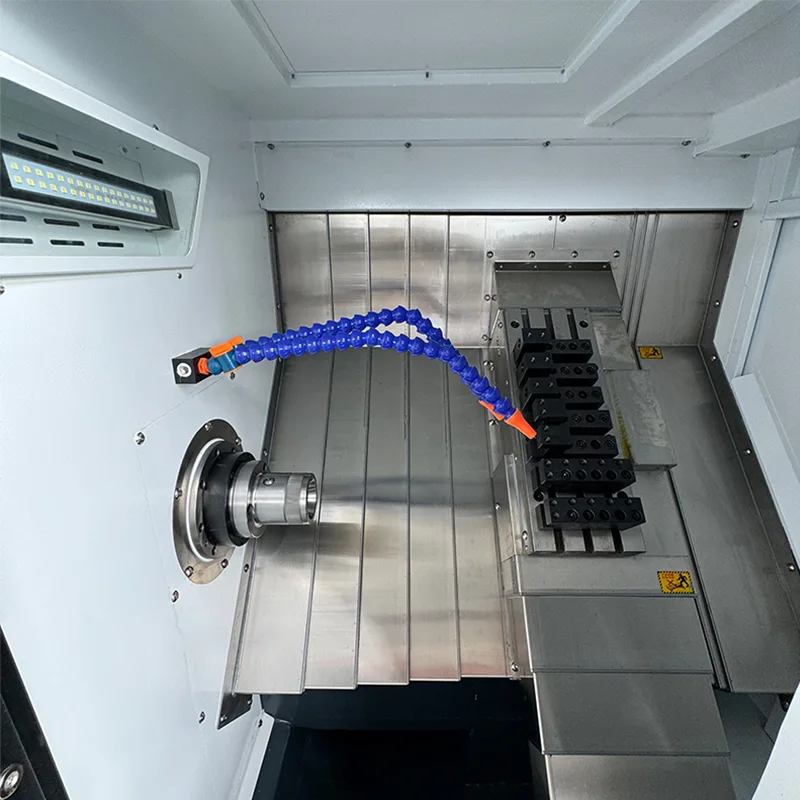

· Servo Turret: 63 سرو برجک برای نمایه سازی سریع و دقیق ابزار.

· Hydraulic Tailstock: دم راهنمای خطی با پیشرانه هیدرولیک. سفر دم استاک 500 میلی متر با مخروطی MT4.

· سیستم محرک موتور: موتور اسپیندل اصلی با درایو تسمه، موتورهای سروو X و Z با اتصال مستقیم درایو.

مشخصات فنی

جدول زیر پارامترهای فنی کامل ماشین تراش تخت خواب شیبدار CNC با برجک سروو و دم هیدرولیک را فهرست می کند.

پیکربندی ماشین

ماشین تراش تخت خواب شیبدار CNC با برجک سروو و دم هیدرولیک با قطعات و مارک های اصلی زیر ساخته شده است.

· سیستم CNC: FANUC Oi-TF PLUS (5) با سروو موتورها و درایوهای FANUC X/Z.

· موتور اسپیندل: Huahong 7.5KW.

· بال اسکرو: بال پیچ 32 میلی متری ژاپن THK.

· راهنماهای غلتکی خطی: راهنماهای غلتکی 30 میلی متری ژاپن THK.

· مونتاژ اسپیندل: نوع کارتریج دقیق با بلبرینگ NSK ژاپن.

· سیلندر روتاری هیدرولیک: تایوان.

· ایستگاه هیدرولیک: تایوان.

· سر برق: 3 ایستگاه، 11.4N.

· پمپ خنک کننده: 750 وات.

لوازم جانبی استاندارد

هر دستگاه تراش تخت خواب شیبدار CNC با برجک سروو و دم هیدرولیک دارای لوازم جانبی زیر است.

· کلت فنری برای بستن مواد - 1 قطعه شامل.

· نگهدارنده ابزار تراش – 3 عدد.

· نگهدارنده ابزار حفاری – 2 عدد.

· میله ابزار حفاری – میله پسوند ER20A، 2 عدد.

· مجموعه کلید هگز - 1 مجموعه.

کاربردها و مزایا

دستگاه تراش تخت خواب شیبدار CNC با برجک سروو و دم هیدرولیک برای طیف وسیعی از کاربردهای تراشکاری مناسب است.

· قابلیت پردازش: حداکثر قطر چرخش 375 میلی متر، حداکثر طول ماشین کاری 380 میلی متر با چاک. انواع مواد از جمله فولاد، فولاد ضد زنگ و فلزات غیر آهنی را کنترل می کند.

· راندمان تولید: برجک سروو 63 نمایه سازی سریع ابزار، کاهش زمان راه اندازی و افزایش توان تولید دسته ای را امکان پذیر می کند.

· دقت و پایداری: راهنماهای ژاپنی THK و پیچ های توپ، همراه با کنترل CNC FANUC، دقت و تکرارپذیری ثابت را تضمین می کند.

· پشتیبانی از قطعه کار: دم هیدرولیک با حرکت 500 میلی متری و مخروطی MT4، بستن ایمن را برای قطعات کار طولانی تر فراهم می کند.

· ساختار سفت و سخت: بستر شیب 30 درجه با راهنماهای غلتکی سنگین از عملیات برش سنگین پایدار پشتیبانی می کند.

تولید و تضمین کیفیت

ماشین تراش تخت خواب شیبدار CNC با برجک سروو و دم هیدرولیک تحت استانداردهای کنترل کیفیت دقیق تولید می شود.

· همه اجزای کلیدی از برندهای معتبر از جمله FANUC، ژاپن THK، ژاپن NSK و Huahong تهیه شده اند.

· فرآیندهای مونتاژ دقیق برای پیچ های توپ، راهنماهای خطی، و مجموعه های دوک.

· بازرسی و آزمایش دقیق قبل از تحویل برای اطمینان از دقت و قابلیت اطمینان دستگاه.

· با بیش از ده سال تجربه تولید و پشتیبانی فنی حرفه ای پشتیبانی می شود.

سوالات متداول

در این ماشین تراش تخت کج از چه سیستم CNC استفاده شده است؟

این دستگاه از سیستم CNC FANUC Oi-TF PLUS (5) با سروموتورهای FANUC و درایوهای محورهای X و Z استفاده می کند.

مسیرهای محوری این تراش CNC چیست؟

مسیر X محور 200 میلی متر و حرکت محور Z 460 میلی متر است.

سرعت اسپیندل و قدرت موتور چقدر است؟

سرعت اسپیندل از 0 تا 5000 دور در دقیقه است که توسط یک موتور اسپیندل 7.5 کیلوواتی Huahong تامین می شود.

چه نوع راهنما و بال اسکرو استفاده می شود؟

این دستگاه از پیچ های توپی دقیق 32 میلی متری ژاپنی THK و راهنماهای غلتکی خطی دقیق 30 میلی متری استفاده می کند.

وزن دستگاه و ابعاد کلی چقدر است؟

ابعاد دستگاه 1875×1021×1263 میلی متر و وزن آن تقریباً 1.8 تن است.
