تراش CNC تخت خواب شیب با برجک سروو و دم

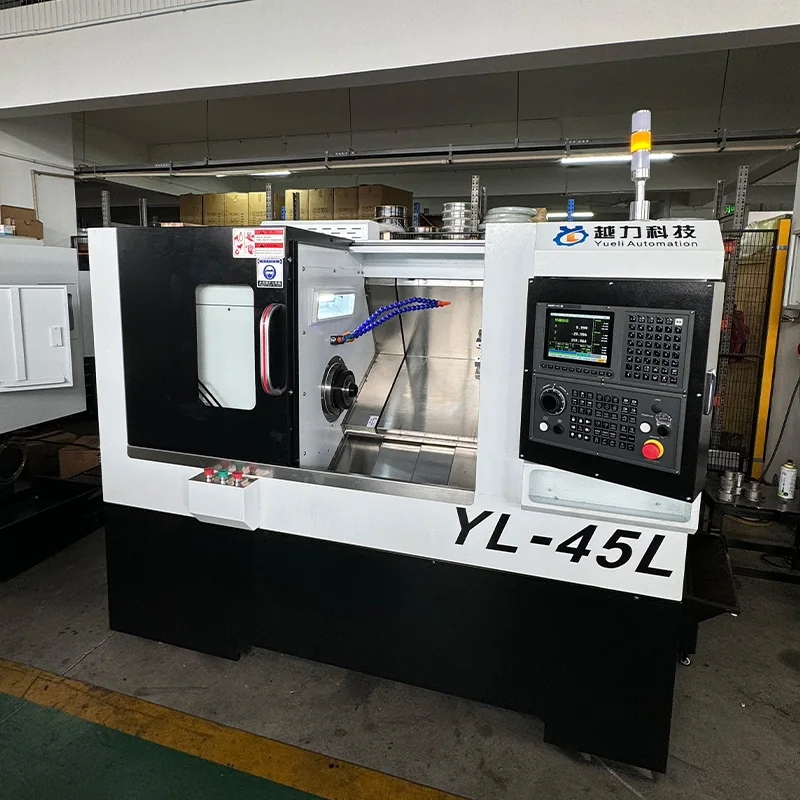

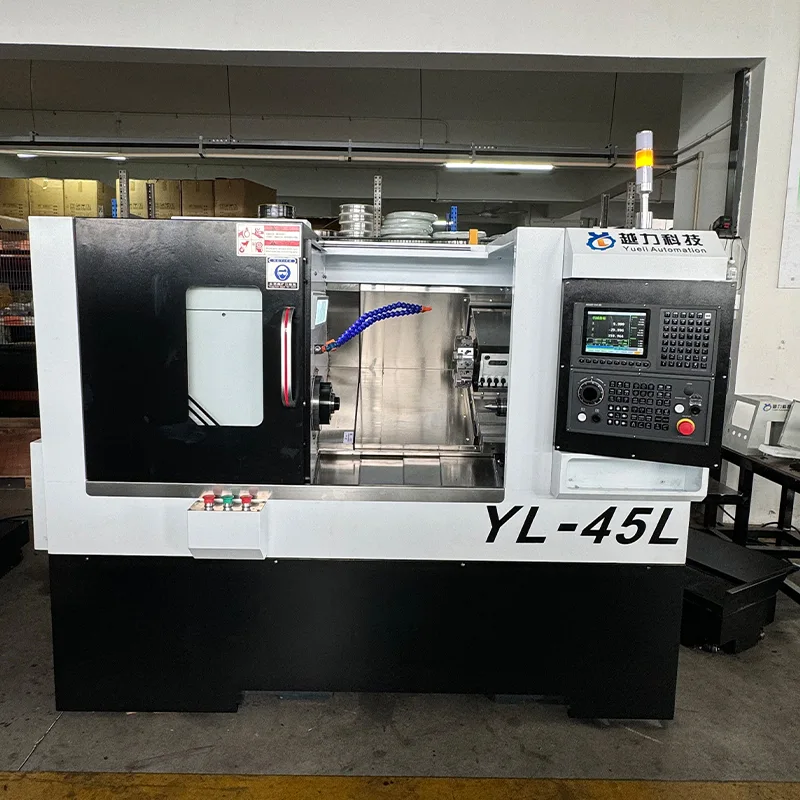

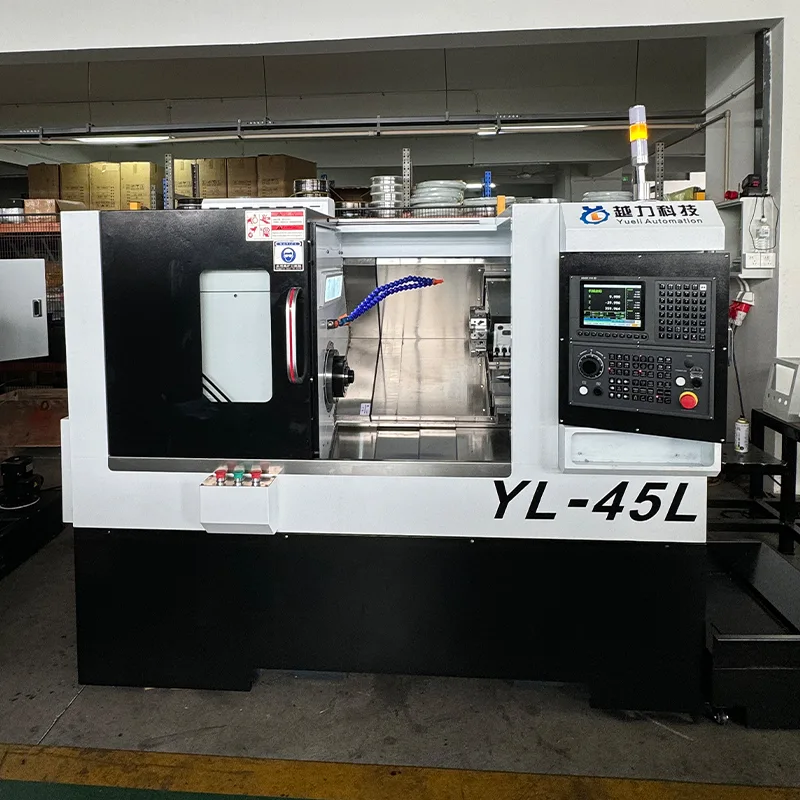

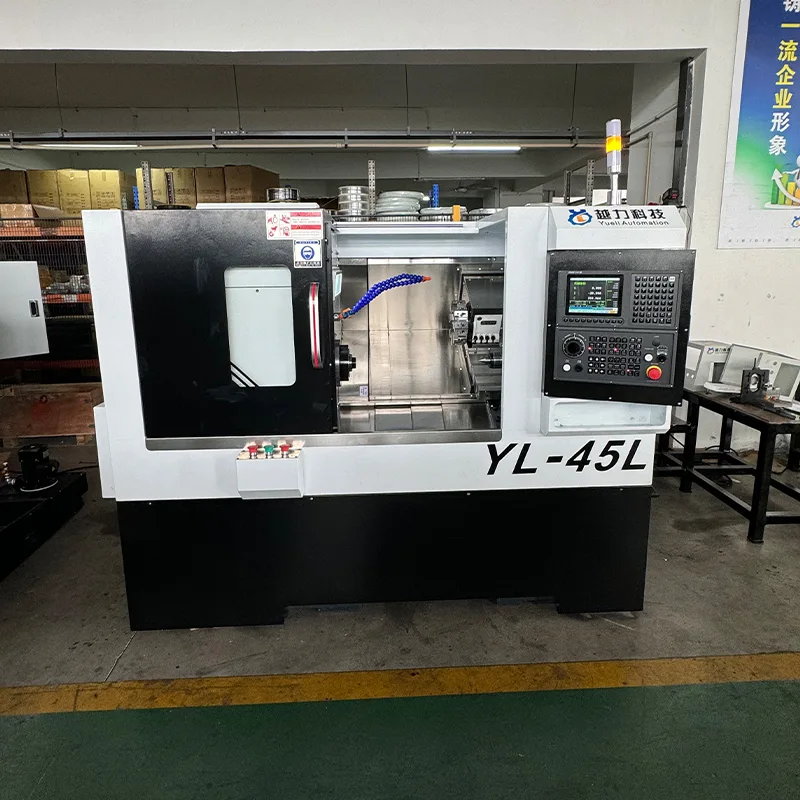

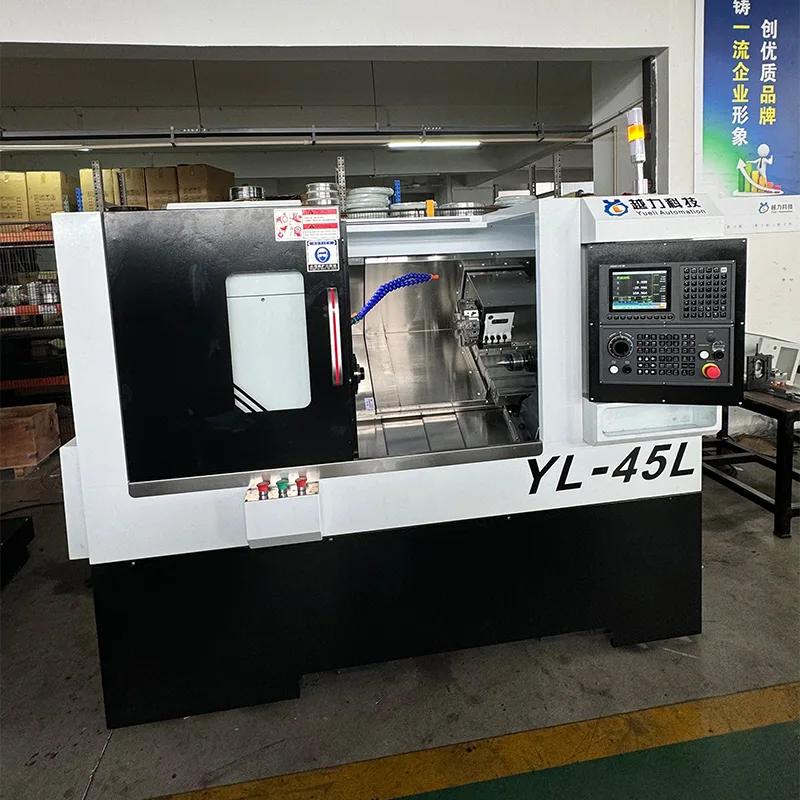

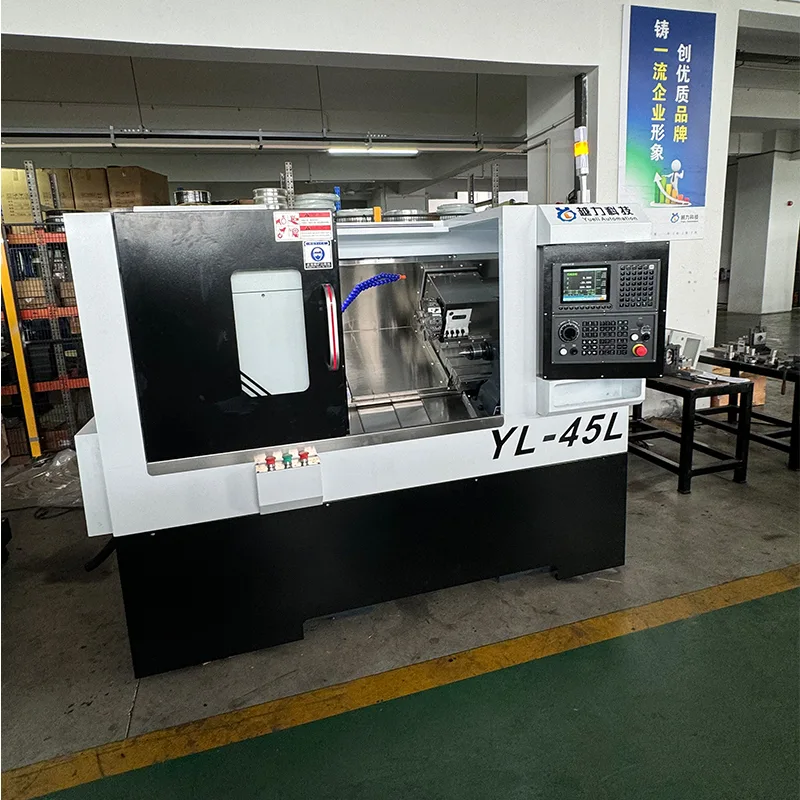

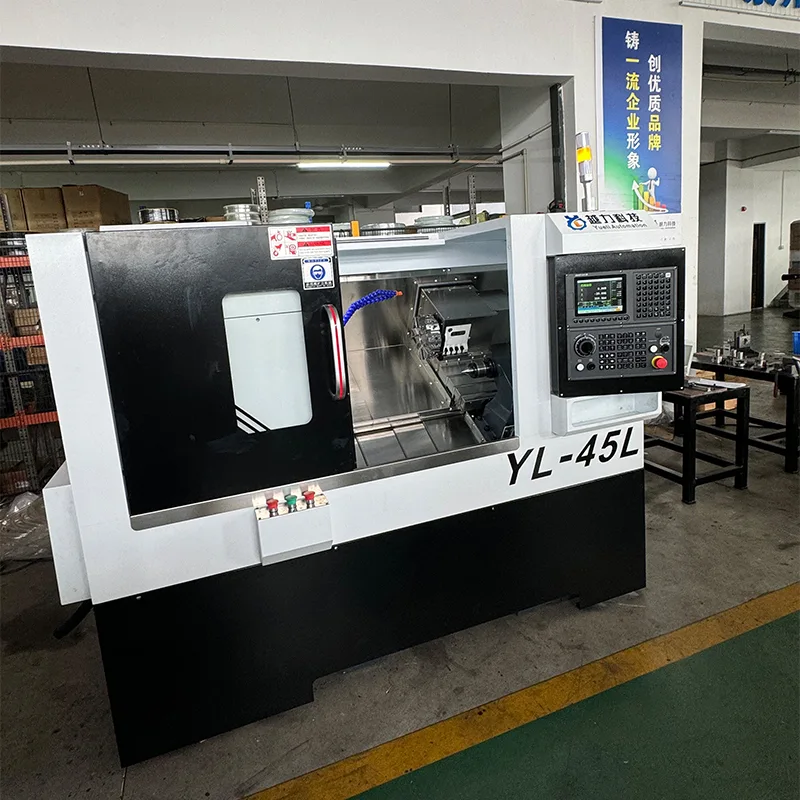

تراش CNC تخت شیب دار با برجک سروو و دم (مدل YL-45L) توسط شرکت تجهیزات اتوماسیون Quanzhou Yueli تولید شده است. این دستگاه مجهز به سیستم CNC FANUC Oi-TF PLUS (5)، پیچ‌های توپ دقیق 32 میلی‌متری ژاپنی THK و راهنماهای غلتکی خطی با دقت 30 میلی‌متر است که عملکرد ماشینکاری پایدار و دقیقی را ارائه می‌کند. سرعت اسپیندل از 0 تا 5000 دور در دقیقه با موتور اسپیندل 7.5 کیلوواتی Huahong متغیر است. این دستگاه دارای یک دم راهنمای خطی با نیروی محرکه هیدرولیک است، مسیر دم 500 میلی متر و مخروطی دم MT4 است. حداکثر قطر چرخش 375 میلی متر و حداکثر طول ماشین کاری 380 میلی متر با چاک است.

مشخصات فنی

پارامترهای فنی زیر برای تراش CNC تخت خواب شیب با برجک سروو و دم استوک اعمال می شود.

پیکربندی اصلی

تراش CNC تخت خواب شیب با برجک سروو و دم به اجزای کلیدی زیر مجهز شده است.

لوازم جانبی استاندارد

لوازم جانبی زیر همراه با تراش CNC تخت خواب شیب با برجک سروو و دم استوک همراه است.

ساختار ماشین و ویژگی های کلیدی

تراش CNC تخت خواب شیب با برجک سروو و دمپایی دارای ویژگی های ساختاری و عملکردی زیر است.

· بستر: طراحی بستر شیب 30 درجه برای استحکام و جریان تراشه کارآمد.

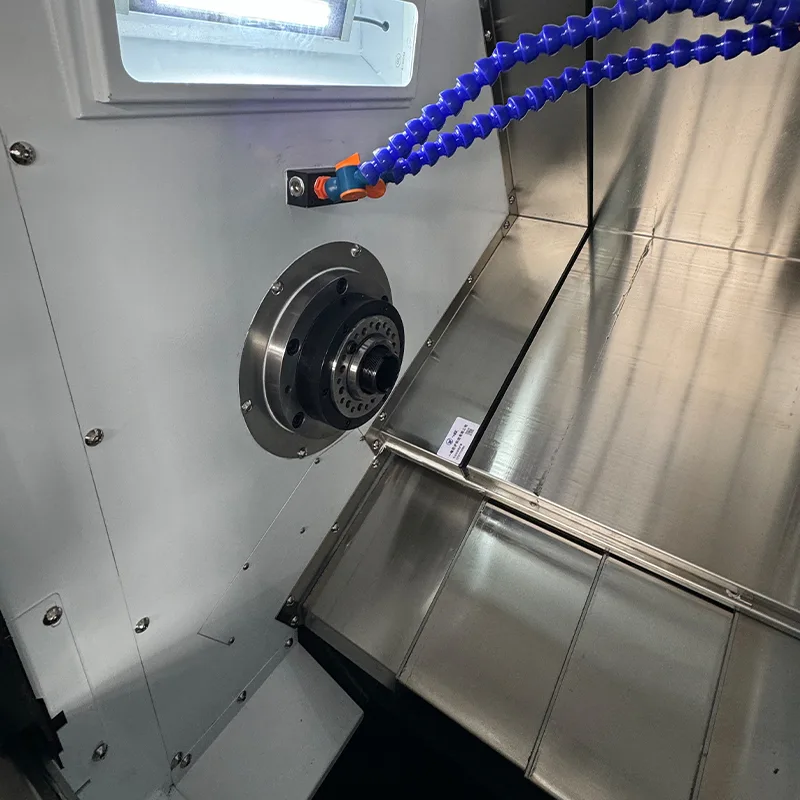

· اسپیندل: مونتاژ دوک دقیق کارتریج با بلبرینگ NSK ژاپن. اسپیندل مدل A2-5 با قطر 170 میلی متر. محدوده سرعت 0-5000 RPM

· راهنماها: راهنماهای غلتکی خطی 30 میلی متری ژاپن THK. محور X با 4 بلوک استاندارد، محور Z با 4 بلوک توسعه یافته.

· بال اسکرو: بال پیچ 32 میلی متری ژاپن THK با گام 10 میلی متری برای هر دو محور X و Z.

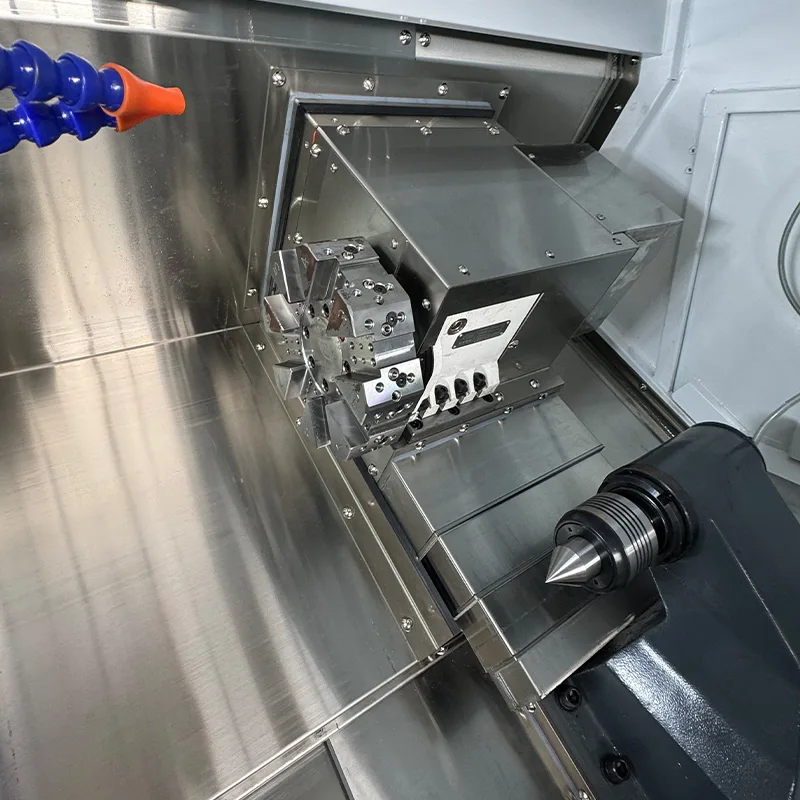

· ابزار: 63 برجک سروو برای تعویض خودکار ابزار.

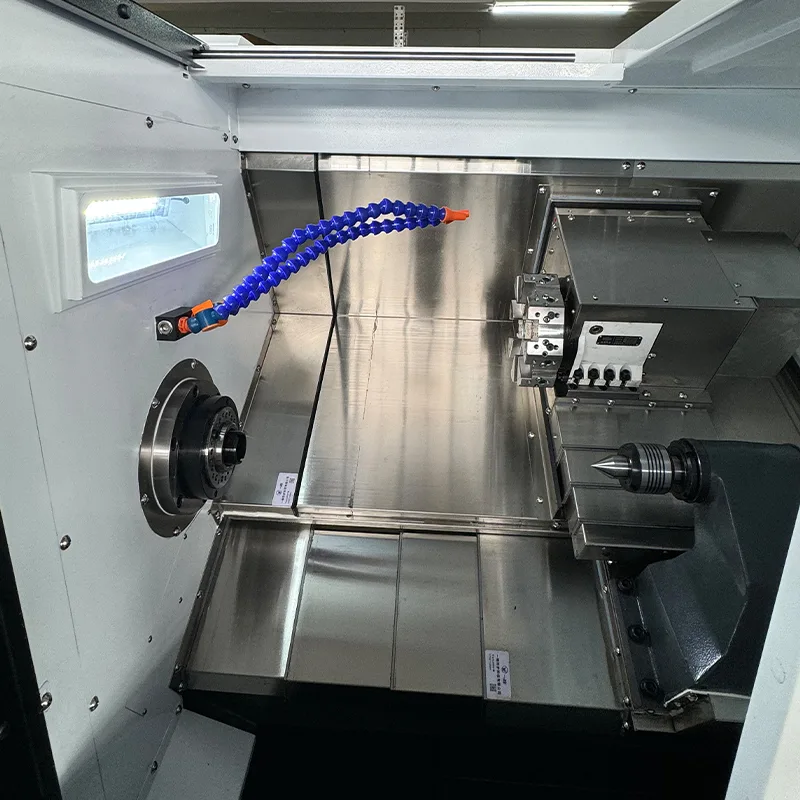

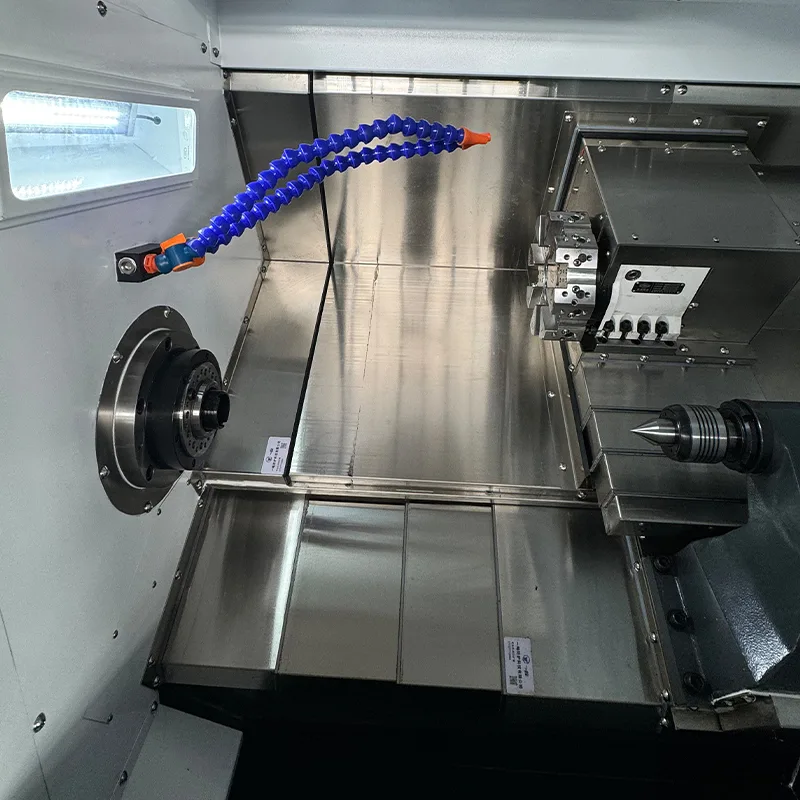

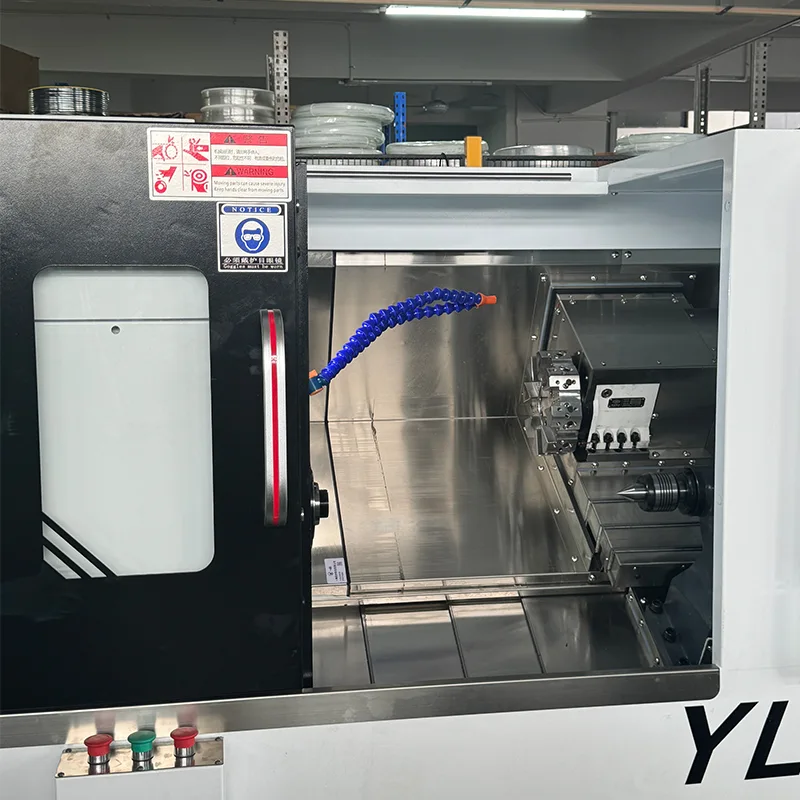

· Tailstock: دم راهنما خطی با پیشرانه هیدرولیک. سفر دم 500 میلی متر. Tailstock Taper MT4.

· اتصالات موتور: موتور اصلی با درایو تسمه، موتورهای X و Z با درایو مستقیم.

اطلاعات سفارش

جزئیات قیمت و سفارش زیر برای تراش CNC تختخواب شیب با برجک سروو و دم استوک اعمال می شود.

· نام محصول: تراش CNC تختخواب شیب (نوع برجک ابزار)

· مدل: YL-45L

· شرایط پرداخت: 30٪ سپرده، موجودی قبل از حمل و نقل

· گارانتی: 1 سال برای قطعات (خسارت انسان ساز استثنا نمی شود)

· مالیات: 13٪ مالیات بر ارزش افزوده

· حمل و نقل: شامل

سوالات متداول

سیستم کنترل این تراش CNC تخت کج چیست؟

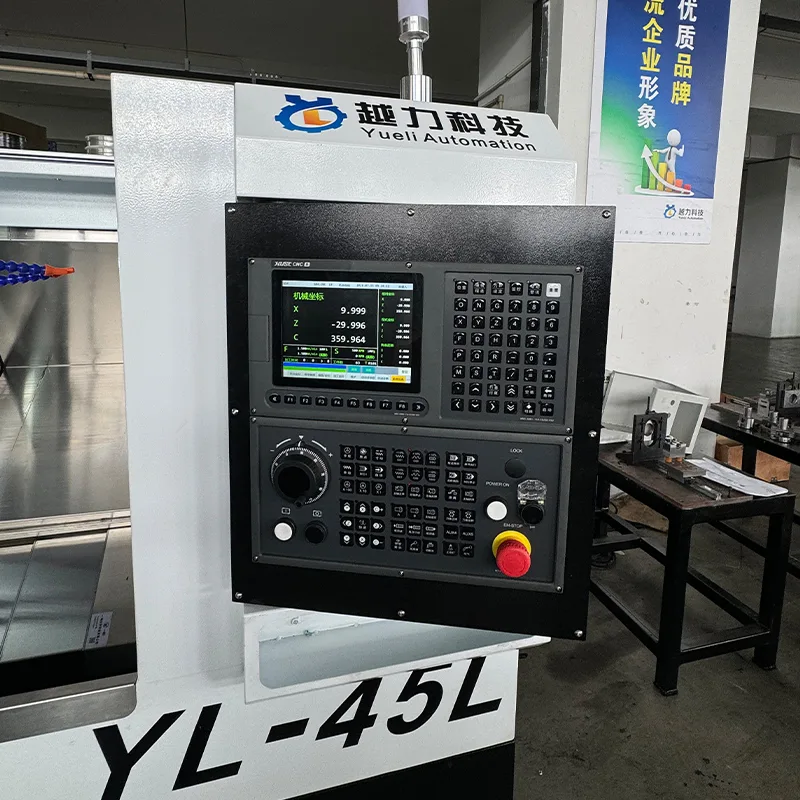

دستگاه تراش CNC بستر کج از سیستم CNC FANUC Oi-TF PLUS (5) با سروموتورهای FANUC و درایوهای محور X و Z استفاده می کند.

حرکت محور X و Z این ماشین چقدر است؟

حرکت محور X 200 میلی متر است، و حرکت محور Z 460 میلی متر است. سرعت اسپیندل و قدرت موتور دوک چقدر است؟

محدوده سرعت اسپیندل 0 تا 5000 RPM است و قدرت موتور اسپیندل 7.5 کیلووات از Huahong است.

این دستگاه چه نوع تخت و ابزاری دارد؟

این دستگاه دارای یک تخت شیب 30 درجه با برجک سروو 63 برای تعویض خودکار ابزار می باشد.

مشخصات راهنماها و بال اسکروها چیست؟

محورهای X و Z از پیچ‌های توپ دقیق 32 میلی‌متری و راهنماهای غلتکی خطی دقیق 30 میلی‌متری استفاده می‌کنند که هر دو از ژاپن THK هستند.

وزن و ابعاد این تراش CNC چقدر است؟

ابعاد دستگاه 1875×1021×1263 میلی متر و وزن آن تقریباً 1.8 تن است.

دستگاه چه نوع دمی دارد؟

این دستگاه دارای یک دم راهنمای خطی با نیروی محرکه هیدرولیک است، مسیر دم 500 میلی متر و مخروطی دم MT4 است.
