ماشین یکپارچه خرپا

مشتری

رضا

نقل قول شماره

YL2025091101

تماس بگیرید

رضا

تاریخ نقل قول

11-9-2025

CC

اعتبار نقل قول

30 روز

تلفن

زمان تحویل

20 روز پس از دریافت سپرده

قیمت

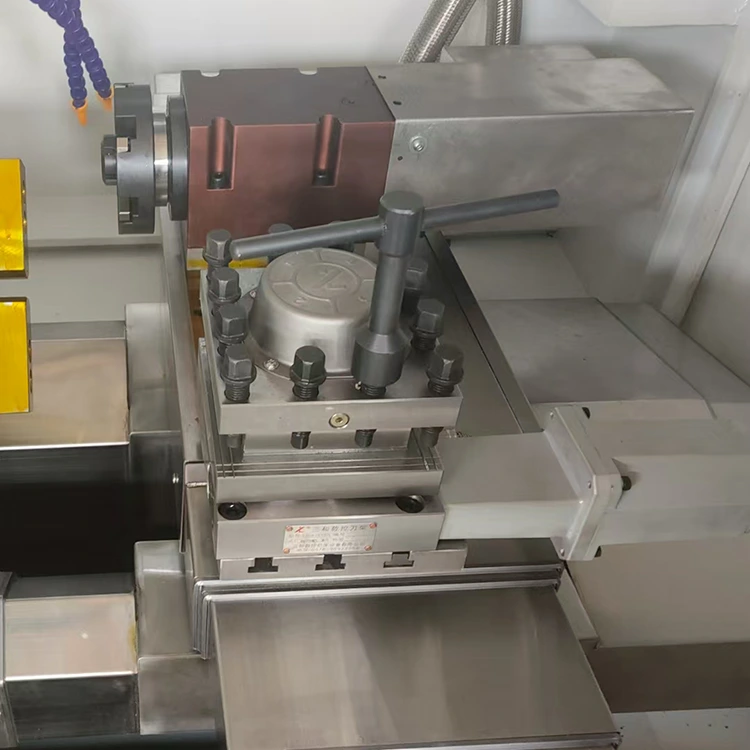

0640 (شامل سر برق فلای کاتر و برجک ابزار مربعی)

RMB42000 SET

پرداخت

T/T.30% به عنوان سپرده، 70% پرداخت قبل از تحویل.

گارانتی

یک سال.

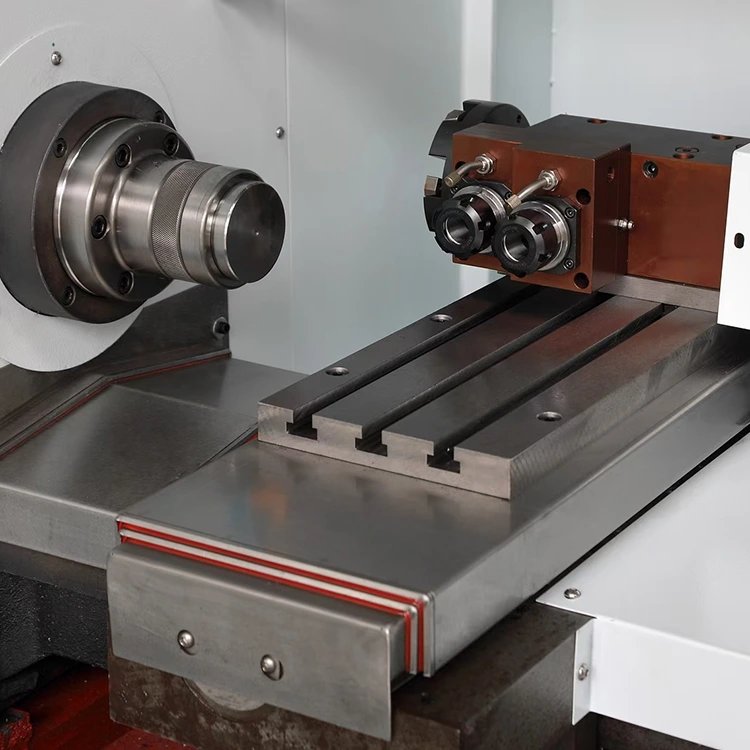

عکس

 نام

 مشخصات

قابلیت پردازش

حداکثر قطر چرخش روی تخت (میلی متر)

280

حداکثر قطر چرخش روی کالسکه (Φ/mm)

f160

حداکثر طول چرخش (Φ/mm)

280

حداکثر قطر چرخش (Φ/mm)

280

حداکثر قطر سوراخ برای استوک میله (Φ/mm)

42

دوک نخ ریسی

نوع دماغه دوکی (GB 5900.1)

A2-5

 مخروطی سوراخ آستر دوک

21 درجه

GB21 درجه

قطر سوراخ دوک (Φ/mm)

49

 قطر سوراخ میله کشی دوک

41.5

نخ میله کششی دوک

M48×1.5

محدوده سرعت اسپیندل (r/min)

0-3000 (4000)

پیکربندی استاندارد: 0-3000 (اختیاری: 4000)

 حالت تعویض دنده اسپیندل

32

اسپیندل مستقل: 3 جلو، 2 عقب

قدرت موتور اصلی (رده بندی پیوسته) (کیلووات)

4

قدرت موتور اصلی (حداکثر مقدار لحظه ای) (کیلووات)

4

سرعت تراورس سریع X-Axis (m/min)

15

سرعت تراورس سریع محور Z (m/min)

15

گشتاور سروو موتور X-Axis (N·m)

110/6.4

گشتاور سروو موتور محور Z (N·m)

110/6.4

ضربه محور X (mm)

640

حرکت محور Z (mm)

280

روش اتصال موتور X-Axis و Z-Axis

 کوپلینگ مستقیم

راهنما محور Z

Z-30-640

بال اسکرو محور Z 30-640 از نوع مربعی

X-پس از.

X-30-540

بال اسکرو ایکس 30-540 نوع مربعی

 نوع راهنما

(30FZS)

راهنما خطی (30FZS)

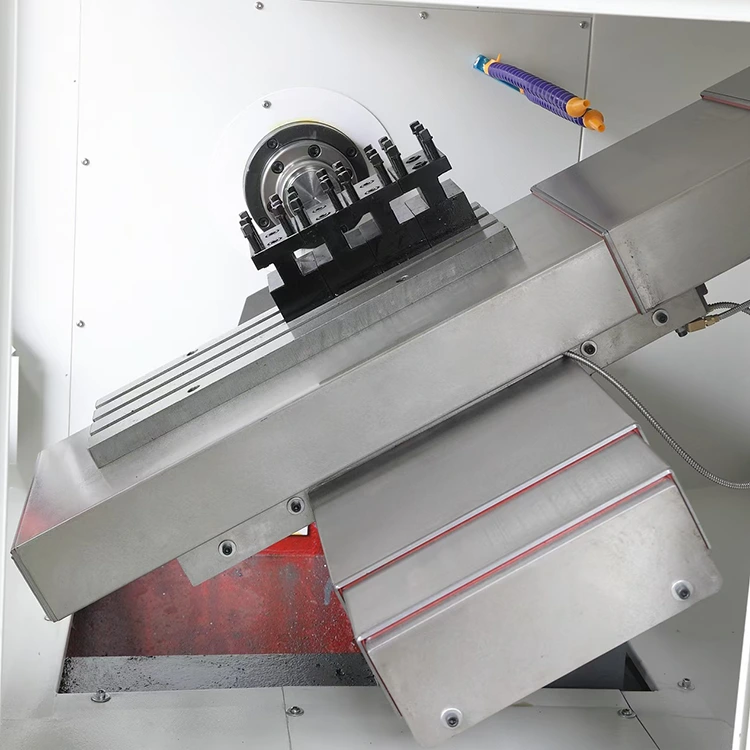

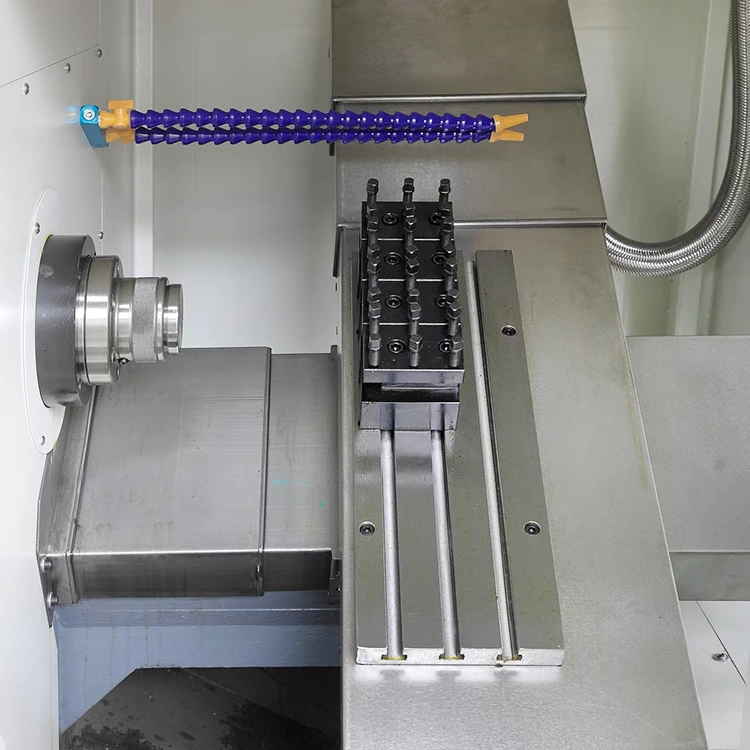

برجک ابزار

 نوع برجک ابزار

6125

 تعداد ایستگاه های ابزار

(MM)

اندازه ابزار (میلی متر)

20*20

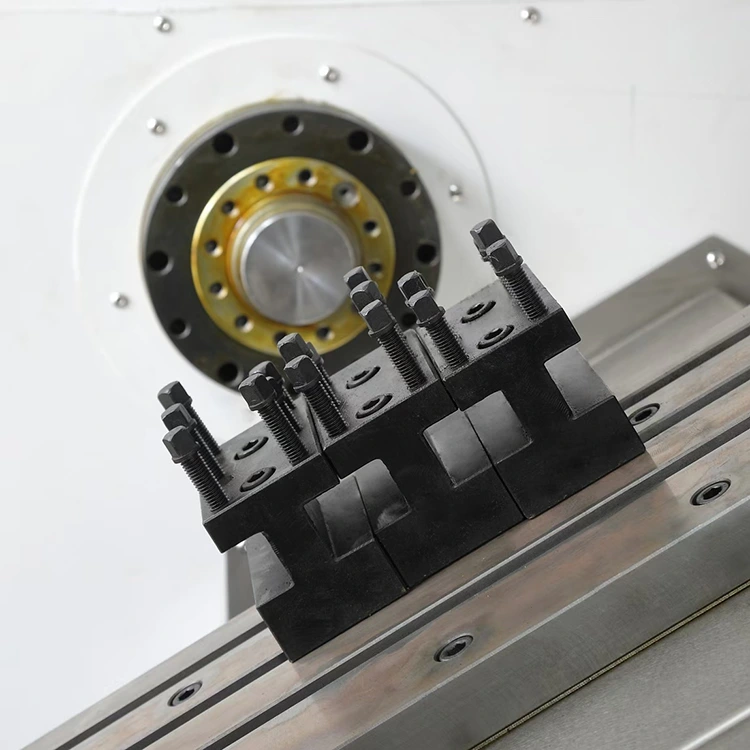

پست ابزار ثابت (20×20)

خرپا

سکته مغزی استاندارد محور X

2400 میلی متر

X-Axis MaxSpeed

1.5mm/s

سکته مغزی استاندارد محور Y

650 میلی متر

حداکثر سرعت محور Y

1 متر بر ثانیه

سکته مغزی استاندارد محور Z

1000 میلی متر

حداکثر سرعت محور Z

1.5 متر بر ثانیه

 ارتفاع سینی از زمین

1100 میلی متر

 اندازه سینی

550*350 میلی متر

 تعداد سینی

2

2 تا عکس

 مواد خرپا

فولاد

 انتهای گیره

，

بستن پنوماتیک  چرخش پنوماتیک

 حالت انتقال

راهنما خطی با قفسه ریلی شیبدار

 ولتاژ ورودی

220 ولت

 فشار هوای ورودی

0.5-0.8 pa

منبع تغذیه

 توان کل نامی

9 کیلو وات

 جریان کل نامی

20A

مشخصات

 وزن دستگاه

900 کیلوگرم

اندازه دستگاه (L×W×H)

1650×1250×1600 میلی متر

دیگر

 روش بستن

قطر چاک (اختیاری)

 قدرت پمپ آب

380 ولت / 90 وات

مدل بال اسکرو (محور X)

2508

مدل بال اسکرو (محور z)

3208

نوع نوار نقاله تراشه (خرید اختیاری)

میدان ماشینکاری

 قطعات موتورسیکلت و لوازم جانبی سخت افزاری
