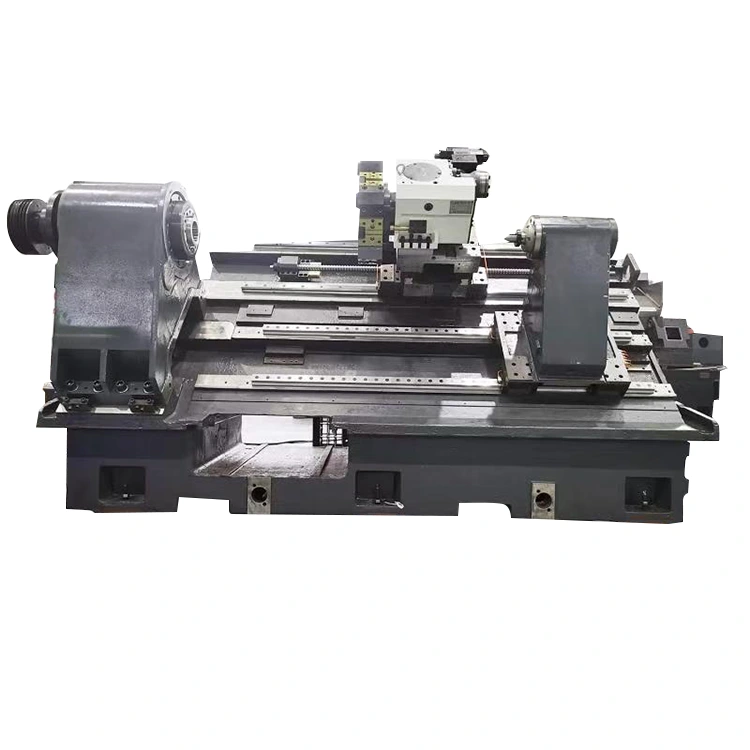

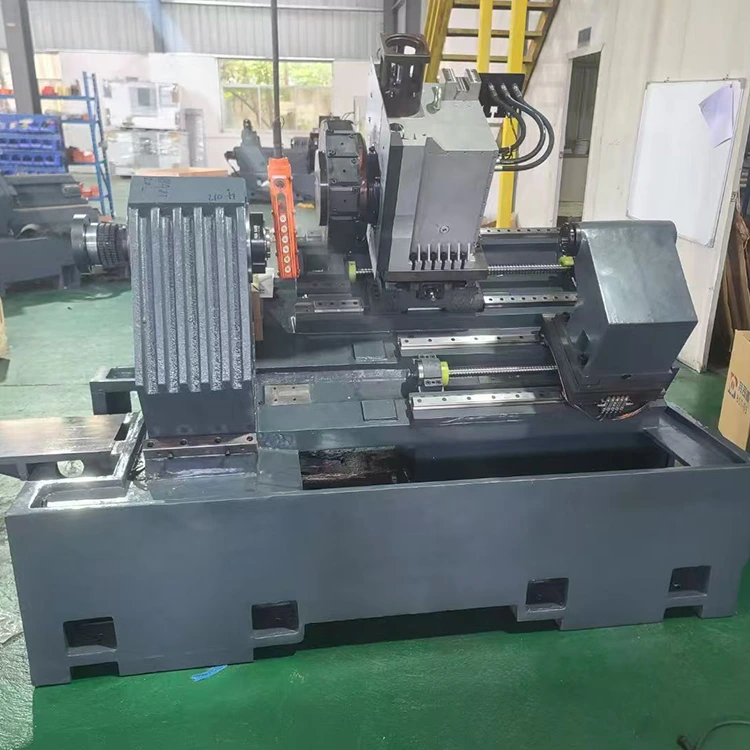

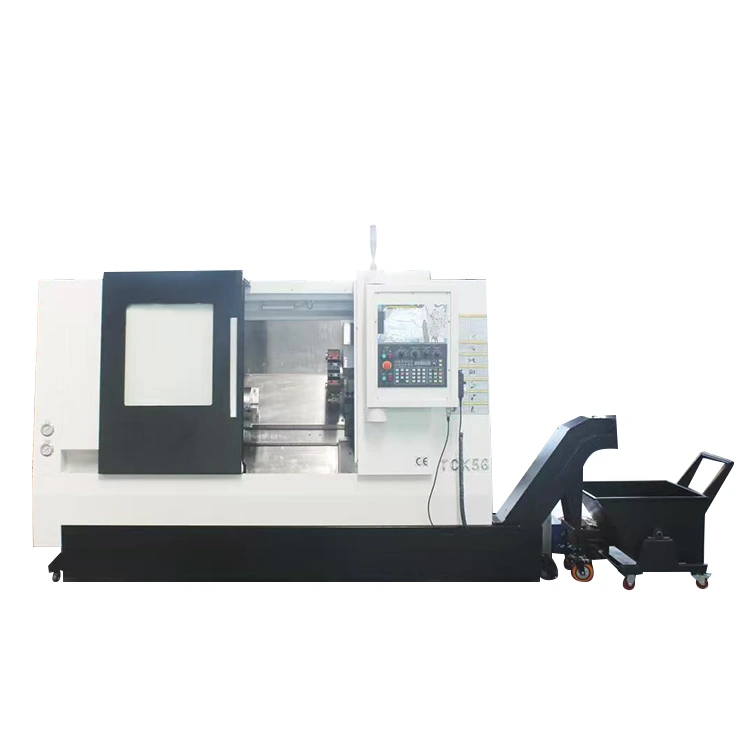

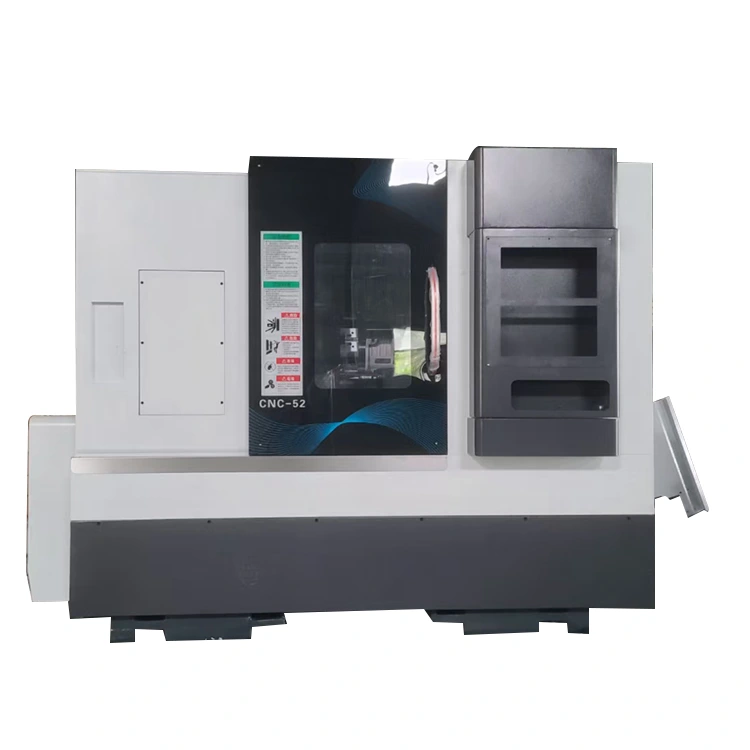

مرکز آسیاب چرخشی CNC با Tailstock

نه

نام

واحد

مشخصات

تذکر دهید

1

ابعاد بالای میز اسلاید

میلی متر

450*340

2

حداکثر حرکت محور z

میلی متر

600

3

حداکثر سفر محور X

میلی متر

300

4

حداکثر قطر نوسان

میلی متر

650

5

فاصله از دوک تا روی میز کشویی

میلی متر

170

6

فاصله از مرکز دوک تا زمین

میلی متر

1100

7

حداکثر طول ماشینکاری

میلی متر

475

به عنوان مثال، برجک برقی NF80-170-BMT55-12T را در نظر بگیرید

8

حداکثر قطر چرخش

میلی متر

500

9

مدل دوک (قطر دوک)

میلی متر

A2-6 (200)

10

سرعت اسپیندل

دور در دقیقه

0-4000

11

مشخصات بال اسکرو X、Z

32*10/40*10

توپ اسکرو ژاپنی THK کلاس C3

12

ریل راهنمای خطی محور X

غلتک تایوان HIWIN clss p، سایز 35

4 اسلایدر-نوع استاندارد

13

ریل راهنمای خطی محور Z

غلتک HIWIN تایوان clss p سایز 35

4 لغزنده - لغزنده با طول طولانی

14

روش اتصال موتور اصلی X.Z

تسمه تایم / درایو مستقیم / درایو مستقیم

15

X.Z. فلنج موتور Tailstock / Spigot

میلی متر

130/110

16

اندازه ماشین

میلی متر

2415*1257*1270

17

وزن خالص ماشین

KG

3800 کیلوگرم

با حفاظت داخلی و خارجی

18

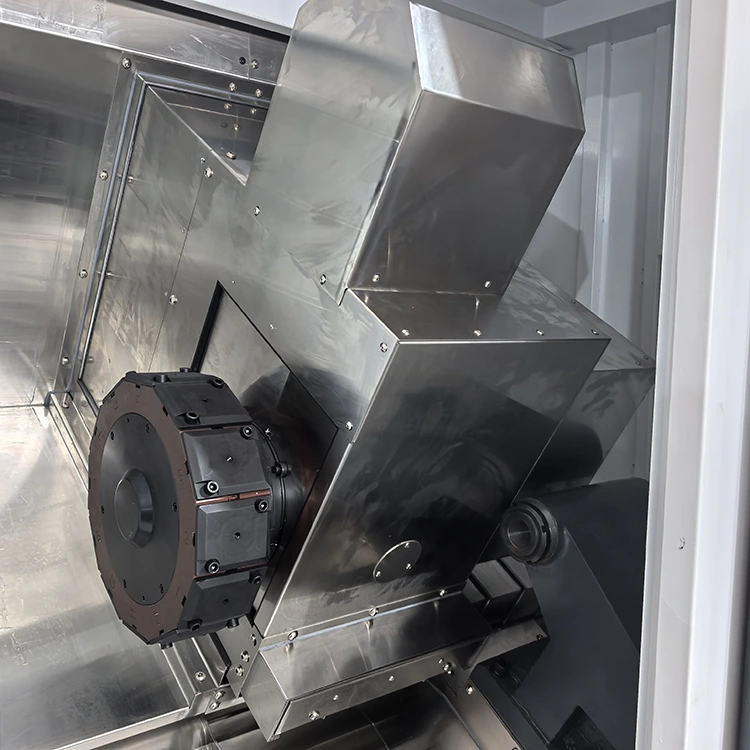

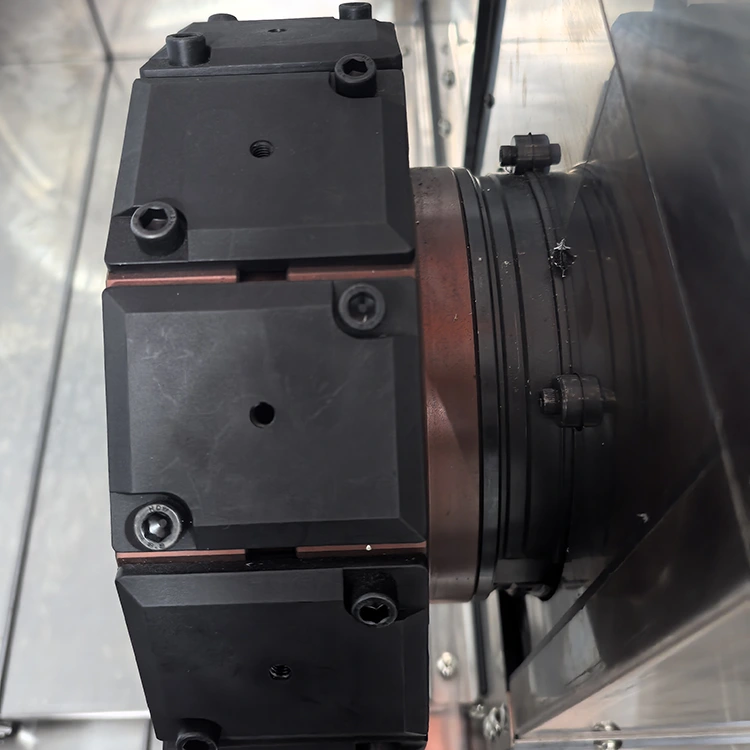

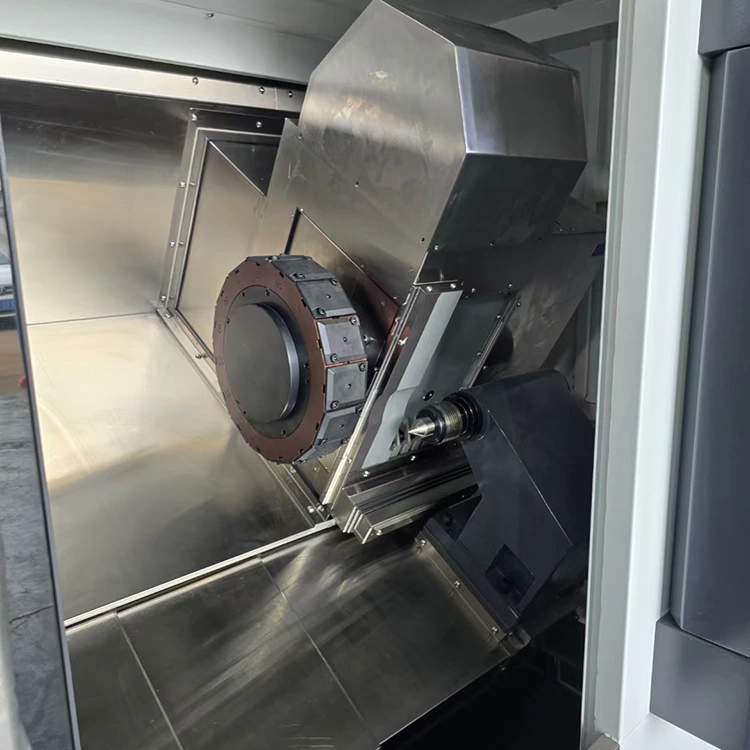

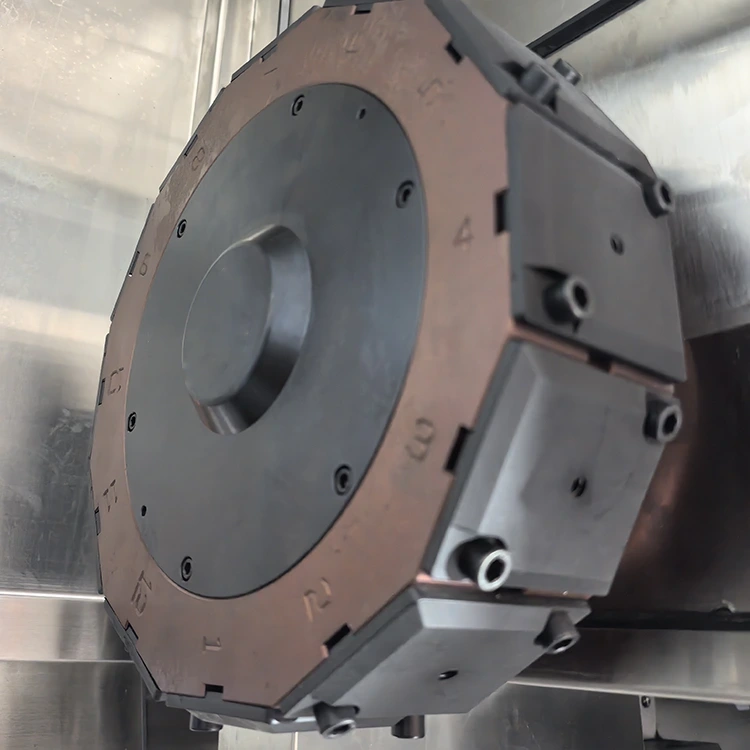

روش نصب ابزار

برجک برقی 170-BMT55

19

نوع و شیب پایه ماشین

تخت شیب 30 درجه

20

دمپایی

دم راهنمای خطی

21

روش پیشروی Tailstock

پیشرانه هیدرولیک و پیشرانه سروو

مرکز دم هیدرولیک مجهز به استاندارد

22

حداکثر سفر دم

600

23

حداقل طول طرح ریزی دم

30 میلی متر

24

مدل مرکز دم

MT5
