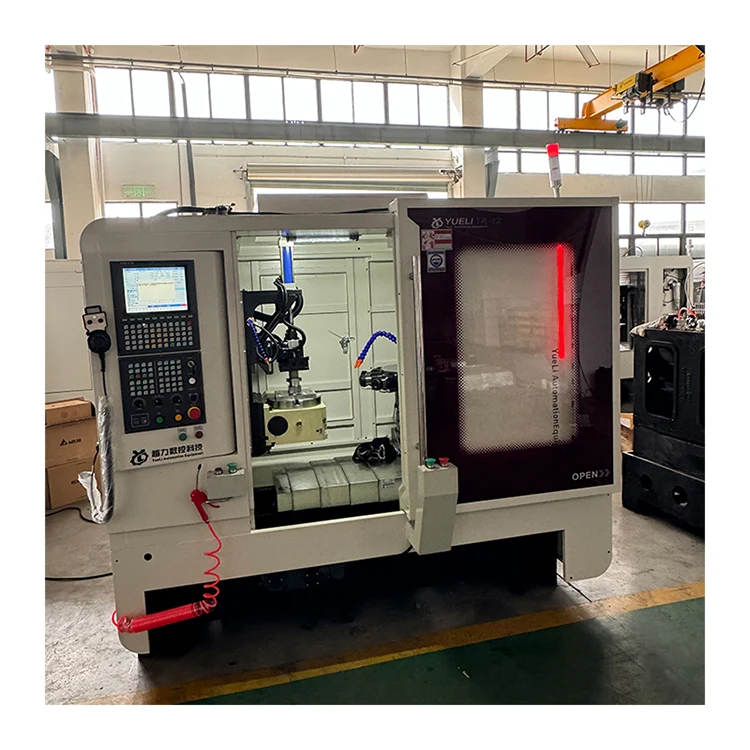

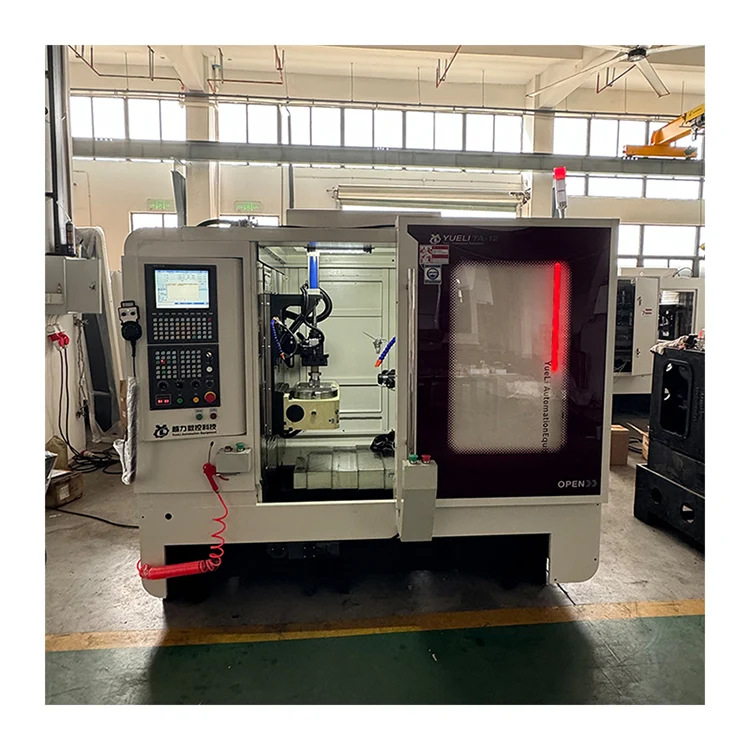

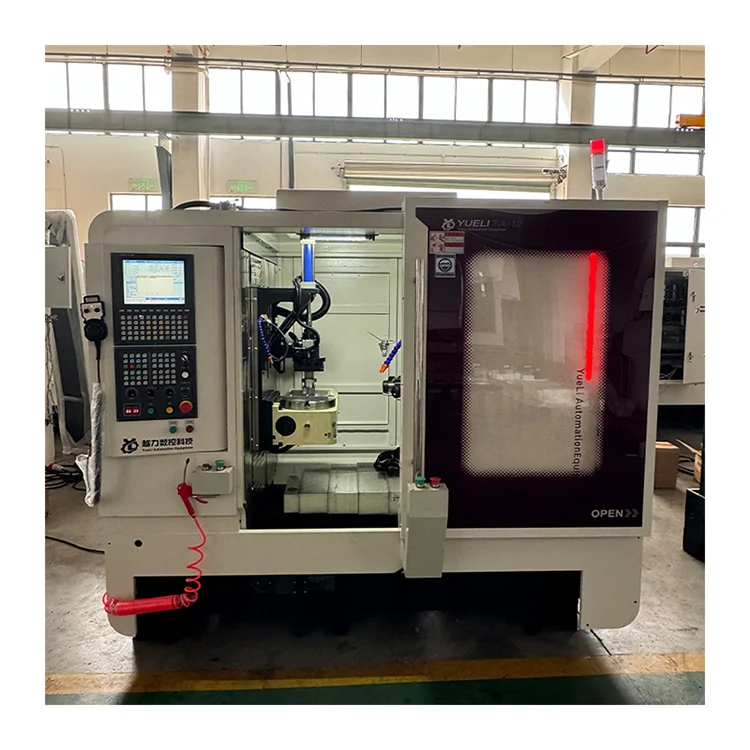

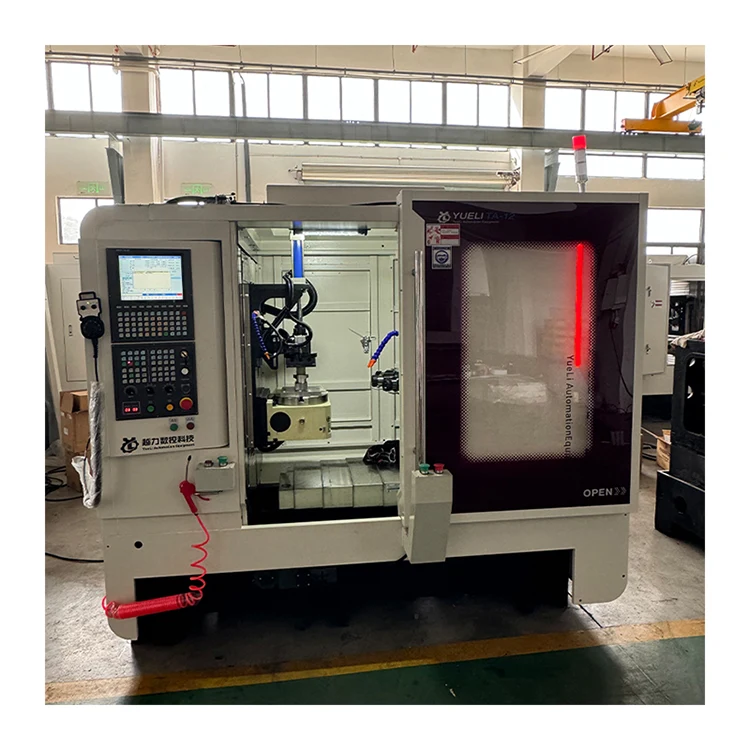

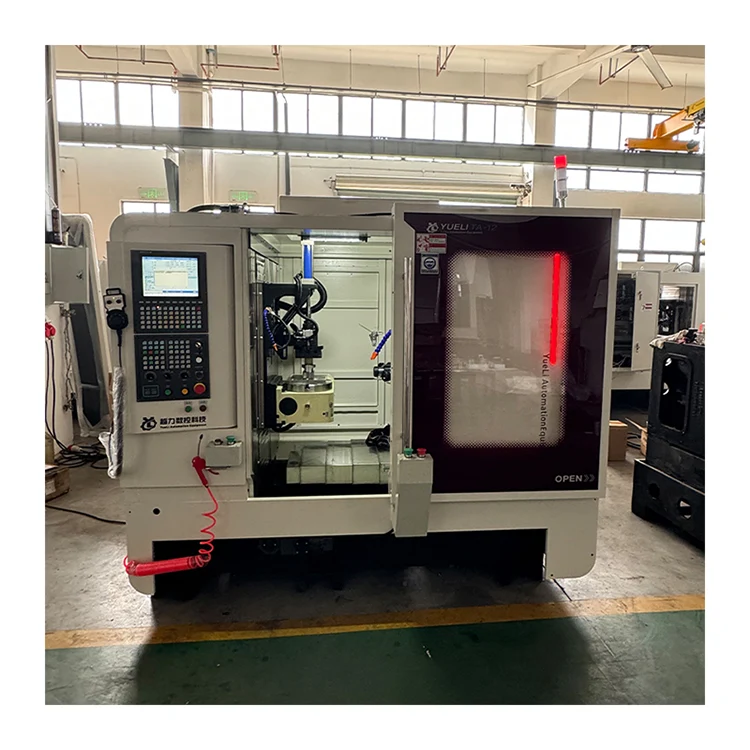

دستگاه برجک CNC 12 اسپیندل افقی

ماشین برجک CNC 12 اسپیندل افقی (مدل داخلی TA-12) توسط شرکت Quanzhou Yueli Automation Equipment Co., Ltd. تولید شده است. این دستگاه برای تولید و پردازش دسته های بزرگ و متوسط ​​مناسب است. این دستگاه دارای ظاهر صاف و سخاوتمندانه، عملکرد ساده و شهودی، و تنظیم راحت است. با کنترل CNC، اتوماسیون بالاتر، قابلیت اطمینان خوب و کاهش شدت کار را ارائه می‌دهد و یک نفر را قادر می‌سازد تا چندین ماشین را کار کند و مدیریت کند. این محصول یک تجهیزات پردازش ضد آلودگی با راندمان بالا ایده آل است.

معرفی محصول

دستگاه برجک CNC 12 اسپیندل افقی برای تولید و پردازش دسته‌های بزرگ و متوسط ​​مناسب است. ظاهر دستگاه صاف و سخاوتمندانه است، عملیات ساده و شهودی است، و تنظیم راحت است. کنترل CNC اتخاذ شده است، درجه اتوماسیون بالاتر است، قابلیت اطمینان خوب است، شدت کار اپراتور کاهش می یابد و می توان عملیات و مدیریت یک نفر و چندین ماشین را محقق کرد.

پارامترهای پیکربندی فنی

اجزا و مشخصات زیر برای دستگاه برجک CNC 12 اسپیندل افقی اعمال می‌شود.

پارامترهای فنی اصلی

پارامترهای فنی زیر برای دستگاه برجک CNC افقی 12 اسپیندل اعمال می‌شود.

ساختار و عملکرد ماشین

دستگاه برجک CNC 12 اسپیندل افقی دارای ویژگی‌های ساختاری و عملکردی زیر است.

· مرکز ماشینکاری ساده. کنترل برنامه از سیستم کنترل Taiwan Hust با عملکرد تشخیص برای جلوگیری از آسیب به شیر یا ابزار به دلیل خرابی شیر برقی یا سیلندر استفاده می کند. گفتگوی دوستانه انسان و ماشین برای عملیات آسان.

· مناسب برای پردازش قطعات دسته ای بزرگ و متوسط. بستن یکباره تکمیل شد. راندمان بالا و دقت خوب.

· مکانیزم ضربه زدن نیازی به تعویض درایو پیچ سرب ندارد. زمین استاندارد است. سروو موتور اصلی پکن CTB با تبدیل فرکانس خود زبری سطح رزوه را بهبود می بخشد و دقت را تضمین می کند.

· تحقیق و توسعه مستقل اجزای سر قدرت. سنگ زنی دقیق مقاومت در برابر سایش خوب عمر طولانی.

· سیستم CNC Hust اجازه می دهد تا سرعت خوراک را بر اساس نیازها تنظیم کنید. پس از استفاده طولانی مدت، پیچ سرب فرسوده می شود، سیستم دارای عملکرد جبران ابزار است.

· هر سطح کشویی موتوردار از دستگاه روانکاری خودکار متمرکز برای اطمینان از عمر مفید ماشین ابزار استفاده می کند.

· حرکت میز کشویی که توسط موتور سروو هدایت می شود. چند مختصات را می توان به صورت دیجیتالی تنظیم کرد. دقت موقعیت یابی بالا لرزش کم. پاسخ سریع.

· در طول پردازش، وضعیت قطعه کار روی صفحه لمسی نمایش داده می‌شود. عملکرد هشدار برای خطاها

· محافظت کاملاً محصور ایمنی شخصی را تضمین می‌کند و محیط پردازش را بهبود می‌بخشد.

اجزای ساختار اصلی

دستگاه برجک CNC 12 اسپیندل افقی از اجزای ساختاری اصلی زیر تشکیل شده است.

· ستون: 1 مجموعه

· محور چهارم: 1 مجموعه

· پایه: 1 مجموعه

· سیستم الکترونیکی: 1 مجموعه

· گیره هیدرولیک: 1 مجموعه

· سیستم حذف تراشه: 1 مجموعه

سیستم برق

دستگاه برجک CNC افقی 12 اسپیندل از اجزای الکتریکی زیر استفاده می‌کند.

· شیر برقی: Taiwan AirTAC. ثبات خوب فشار هوا نمی تواند کمتر از 0.5MPa باشد.

· کنتاکتور AC: اشنایدر. ثبات خوب

· رله: Omron. ثبات خوب

سیستم روغن کاری

هر سر برق دستگاه برجک CNC افقی 12 اسپیندل با کره روغن کاری می شود که استفاده و کارکرد آن آسان است و طول عمر سطح روانکاری را تضمین می کند.

لوازم جانبی و اسناد استاندارد

دستگاه برجک CNC 12 اسپیندل افقی با لوازم جانبی و اسناد زیر ارائه می‌شود.

· جعبه ابزار شامل: آچار دو طرفه 17-19، آچار شش ضلعی 1.5-10 (1 مجموعه).

· اسناد تصادفی: مشخصات سیستم، راهنمای عملیات، دستورالعمل درایور (هر کدام 1 نسخه).

سوالات متداول

رابط اسپیندل و حداکثر ظرفیت حفاری چیست؟

رابط اسپیندل ER40 است. حداکثر قطر حفاری برای سوراخ‌های مس 60 میلی‌متر و برای مس حداکثر قطر ضربه‌گیری M50×3 میلی‌متر است.

برجک چند دوک دارد؟

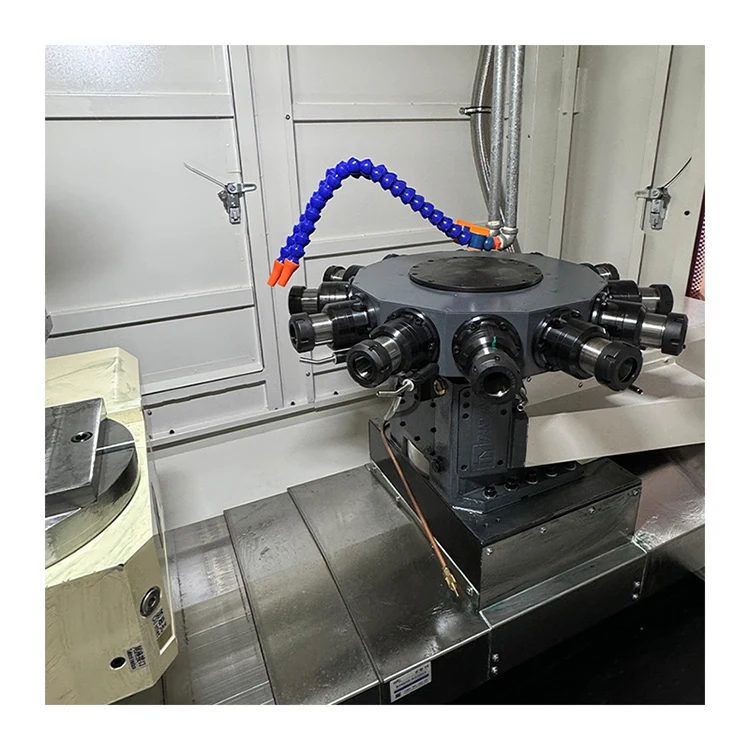

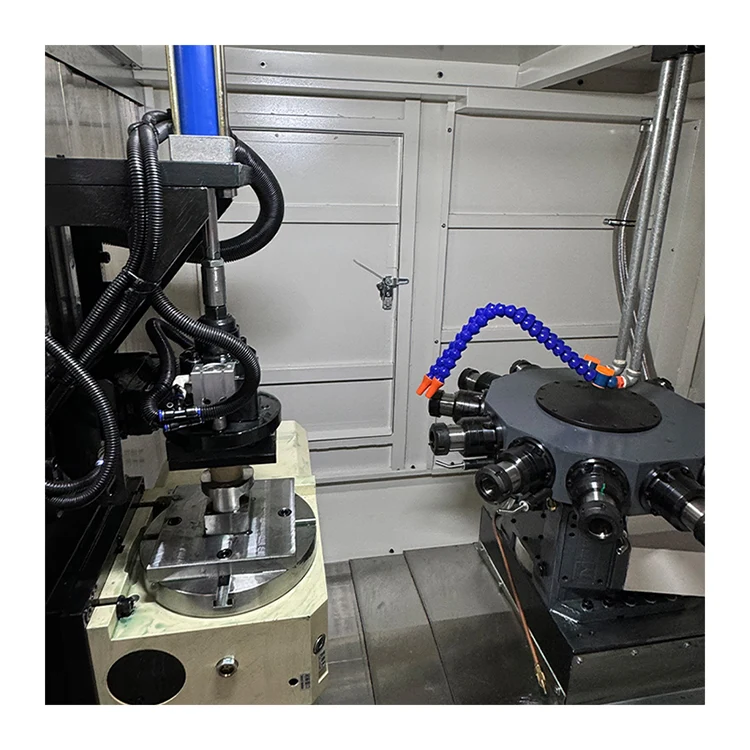

برجک دوار دارای 12 دوک است. زمان تعویض ابزار 0.8 ثانیه در هر 180 درجه است.

مسیرهای محور X، Y و Z چیست؟

سفر محور X 350 میلی‌متر، سفر محور Y 400 میلی‌متر و سفر محور Z 300 میلی‌متر است. حداکثر سرعت حرکت برای همه محورها 30 متر در دقیقه است.

سیستم CNC و قدرت موتور اسپیندل چیست؟

این دستگاه از سیستم CNC Taiwan Hust با قدرت موتور سروو اسپیندل 5.5 تا 7.5 کیلووات (اختیاری) استفاده می کند.

وزن و ابعاد دستگاه چقدر است؟

ابعاد دستگاه 2200×1765×1922 میلی متر با روکش فلزی و وزن خالص 3500 کیلوگرم است.
