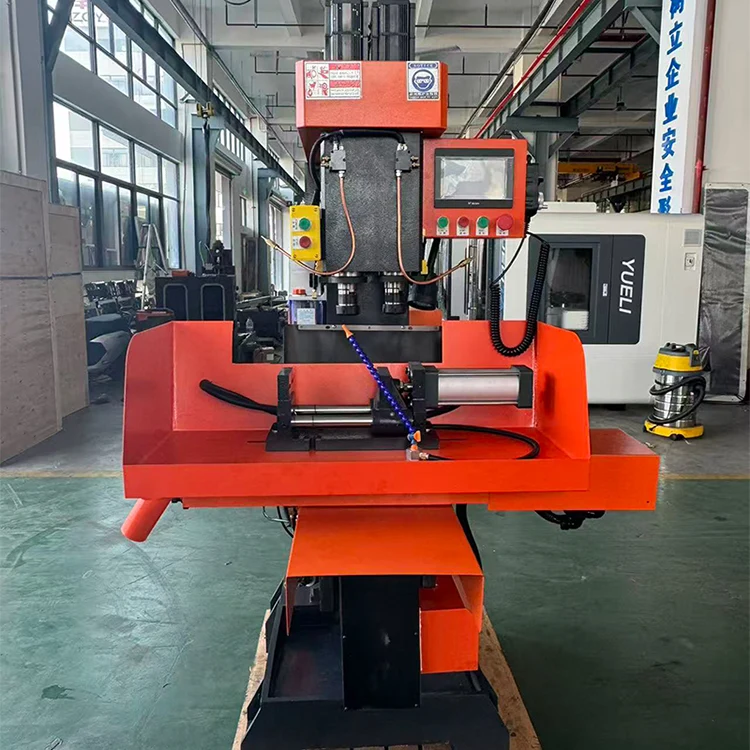

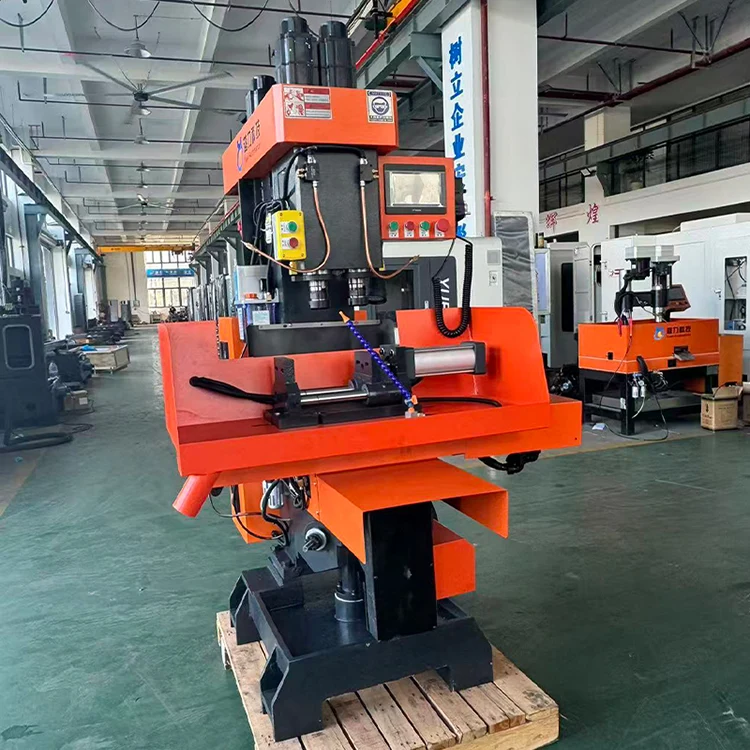

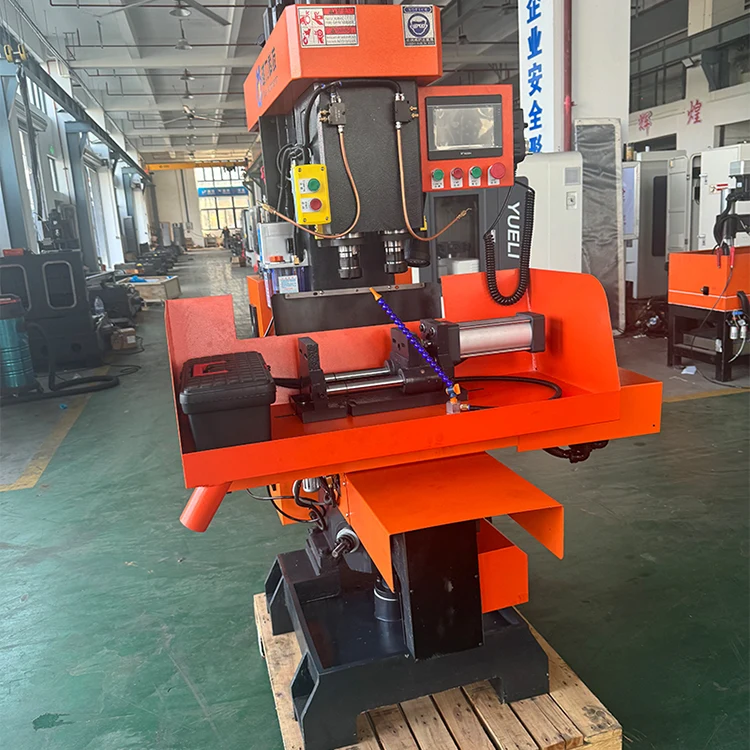

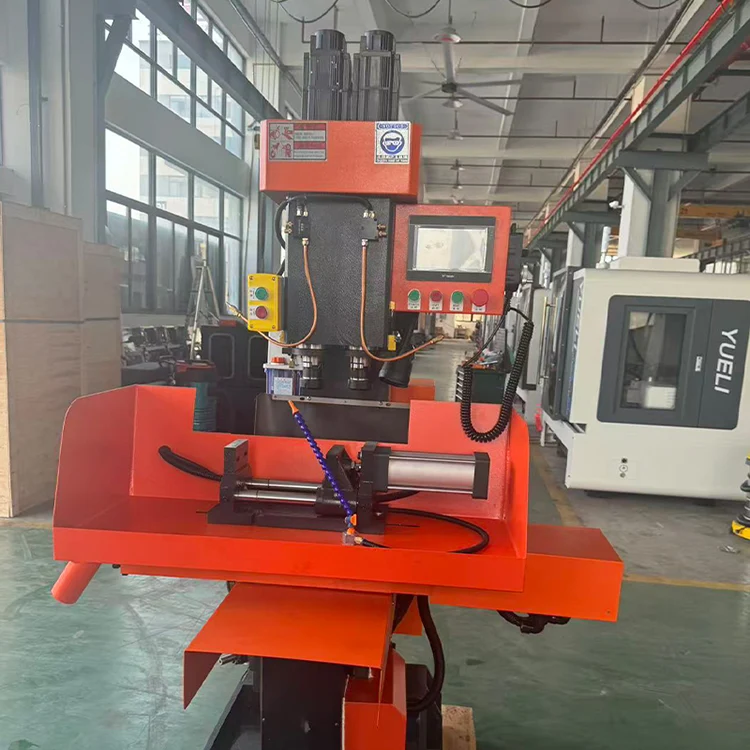

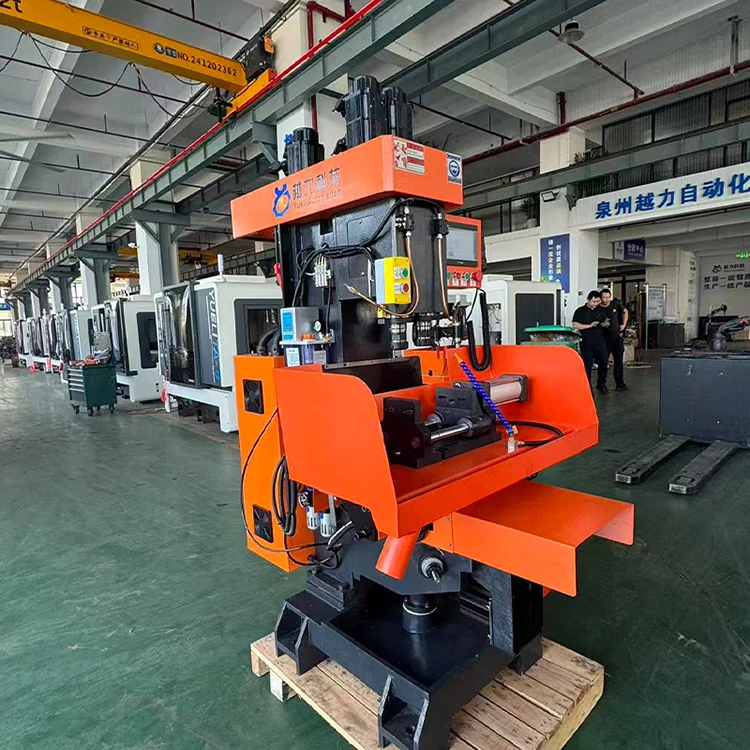

ماشین ترکیبی دو محوره عمودی

ماشین ترکیبی دو محوره عمودی (مدل داخلی ZSK4132X2B) توسط Quanzhou Yueli Automation Equipment Co., Ltd. تولید شده است. این دستگاه برای تولید و پردازش محصولات اتصالات درب دسته ای کوچک تا متوسط ​​مناسب است. ماشین ابزار دارای ظاهری صاف و ظریف، با عملکرد ساده و شهودی و تنظیم راحت است. با اتخاذ کنترل PLC، دارای سطح اتوماسیون بالاتر و قابلیت اطمینان عالی است که شدت کار اپراتورها را کاهش می دهد. این یک اپراتور را قادر می سازد چندین ماشین را مدیریت کند و به عنوان یک تجهیزات پردازش با راندمان بالا و ضد آلودگی ایده آل عمل می کند.

معرفی محصول

ماشین ترکیبی دو محوره عمودی برای تولید و پردازش محصولات اتصالات درب دسته‌ای کوچک تا متوسط ​​مناسب است. ماشین ابزار دارای ظاهری صاف و ظریف، با عملکرد ساده و شهودی و تنظیم راحت است. با اتخاذ کنترل PLC، دارای سطح اتوماسیون بالاتر و قابلیت اطمینان عالی است که شدت کار اپراتورها را کاهش می دهد. این یک اپراتور را قادر می سازد چندین ماشین را مدیریت کند و به عنوان یک تجهیزات پردازش با راندمان بالا و ضد آلودگی ایده آل عمل می کند.

· ظاهری صاف و زیبا با عملکرد ساده و شهودی.

· تنظیم راحت و سطح اتوماسیون بالاتر با کنترل PLC.

· قابلیت اطمینان عالی با کاهش شدت کار.

· یک اپراتور می‌تواند چندین ماشین را مدیریت کند.

پارامترهای فنی اصلی

پارامترهای فنی زیر برای ماشین ترکیبی دو محوره عمودی اعمال می‌شود.

ساختار و ویژگی های ماشین

ماشین ترکیبی دو محوره عمودی ویژگی‌های ساختاری و عملکردی زیر را دارد.

· پردازش، حفاری، باز کردن و ضربه زدن به تعداد زیادی از قطعات را می توان در یک حرکت با راندمان بالا تکمیل کرد.

· ساختار بدنه فشرده است و استحکام خوبی دارد.

· شفت اصلی از فولاد آلیاژی با کیفیت بالا، سخت شده و عملیات حرارتی شده، زمین دقیق ساخته شده است و مقاومت سایش بالایی دارد.

· سطح لغزشی به روش اولتراسونیک خاموش می شود و دارای یک دستگاه روان کننده برای اطمینان از عمر مفید سطح کشویی است.

· میز کار با یک دستگاه شروع و یک دستگاه موقعیت یابی بافر که لرزش کوچک و حرکت سریع دارد به چپ و راست حرکت می کند.

· دسته از نوع میله کششی استفاده می کند که به راحتی از بین نمی رود و ایمنی بالایی دارد.

ساختار و عملکرد

طراحی ماشین مرکب دو محوره عمودی ویژگی‌های ساختاری دستگاه فرز و دستگاه راه‌اندازی را با مزایای راندمان پردازش بالا، دقت پایدار و روش کار ساده اتخاذ می‌کند.

· تعویض تسمه و ساختار کششی، تغییر سرعت و کشش تسمه آسان است.

شفت اصلی توسط یک موتور 4KW/4P از طریق یک تسمه سنکرون، با راندمان انتقال بالا و صدای کم به حرکت در می‌آید.

· مکانیسم بازیابی خودکار دوک چپ و راست همیشه می‌تواند اسپیندل را در حالت آماده برای پردازش نگه دارد، در زمان صرفه‌جویی کند و کارایی کار را بهبود بخشد.

· دسته بالابر را می توان به راحتی چرخاند تا متوجه بلند شدن سکوی بالابر شود.

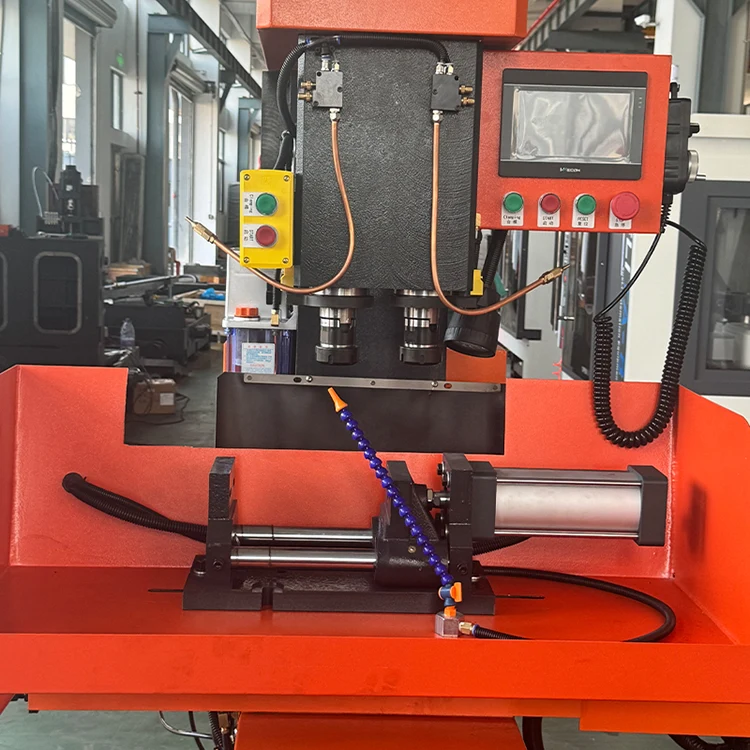

· میز کار مجهز به موقعیت بافر است تا از موقعیت یابی مطمئن و دقت پایدار اطمینان حاصل کند.

· کالسکه میانی و پلت فرم بالابر با مکانیسم های قفلی طراحی شده اند تا از موقعیت پایدار قطعه کار اطمینان حاصل کنند، که برای اطمینان از دقت پردازش مفید است.

· دستگاه پنوماتیک برای تحقق کنترل خودکار، قابلیت اطمینان خوب و اطمینان از راندمان بالا و دقت بالای پردازش استفاده می‌شود.

سیستم روغن کاری

ماشین ترکیبی دو محوره عمودی از سیستم روانکاری خودکار با جابجایی مثبت استفاده می‌کند. برنامه روانکاری زیر اعمال می شود.

سیستم برق

ماشین ترکیبی دو محوره عمودی از پیکربندی سیستم الکتریکی زیر استفاده می‌کند.

· سیستم CNC: Sunicon.

· سرو موتور: Sunicon.

· سروو اسپیندل: فناوری Zhima.

· کنتاکتور AC: اشنایدر.

· رله: Omron.

· گیره پنوماتیک: YUELI.

حفاظت ایمنی

ماشین ترکیبی دو محوره عمودی با الزامات فنی عمومی GB 15760-2004 برای حفاظت ایمنی ابزارهای ماشین برش فلز مطابقت دارد و مجهز به وسایل ایمنی و علائم هشدار دهنده لازم است.

· محور X از یک محافظ کاملاً محصور از ورق فلزی ضد زنگ استفاده می کند تا به طور موثر مایعات و تراشه های برش را مسدود کند.

· محور Z از محافظ ورق فلزی و پوشش تلسکوپی برای افزایش موثر عمر مفید استفاده می کند.

· محورهای X و Z مجهز به محدودیت‌های سخت و نرم هستند تا از خرابی‌های ناشی از خطاهای عملیاتی، خطاهای برنامه‌نویسی، خرابی درایو و غیره جلوگیری کنند.

· طراحی الکتریکی با استاندارد الکتریکی GB5226.1 با حفاظت در برابر جریان اضافه و اتصال کوتاه مطابقت دارد.

· کابینت برق از طراحی کاملاً محصور با فن های جریان محوری برای دفع گرما استفاده می کند.

· سیستم NC دارای باتری داخلی است. اگر سیستم قدرت خود را از دست بدهد، برنامه های ماشینکاری ذخیره شده از بین نخواهند رفت.

· عملکرد زنگ هشدار و دکمه توقف اضطراری برای جلوگیری از آسیب ناشی از خطاهای ناگهانی مختلف.

لوازم جانبی و اسناد استاندارد

ماشین ترکیبی دو محوره عمودی همراه با لوازم جانبی و اسناد زیر ارائه می‌شود.

ابزار شامل:

· آچار دو طرفه 17-19، 12-14، 8-10، 22-24 (هر کدام 1)

· سوئیچ مجاورت (2 قطعه)

· کلت Φ20 (2 قطعه)

· آچار شش گوش 1.5-10 (1 مجموعه)

سوالات متداول

سیستم CNC مورد استفاده در این دستگاه ترکیبی دو محوره عمودی چیست؟

این دستگاه از سیستم CNC Sunicon استفاده می کند.

مخروطی دوک و حداکثر ظرفیت حفاری چقدر است؟

مخروطی دوک NT30 است. حداکثر قطر حفاری برای قطعات مسی 32 میلی متر است و حداکثر قطر ضربه زنی M32 است.

مسیرهای محور X، Y و Z1/Z2 چیست؟

سفر محور X 320 میلی‌متر، سفر محور Y 120 میلی‌متر، و مسیر حرکت محور Z1/Z2 110 میلی‌متر است.

سرعت اسپیندل و وزن دستگاه چقدر است؟

سرعت اسپیندل از 10 تا 3000 دور در دقیقه با سرعت قابل تنظیم متغیر است. وزن دستگاه 900 کیلوگرم است.

کل برق مورد نیاز چقدر است؟

ظرفیت کل منبع تغذیه 7 کیلو وات است.

Quanzhou Yueli Automation Equipment Co., Ltd. - Nan'an، فوجیان، چین - تاسیس 2013
