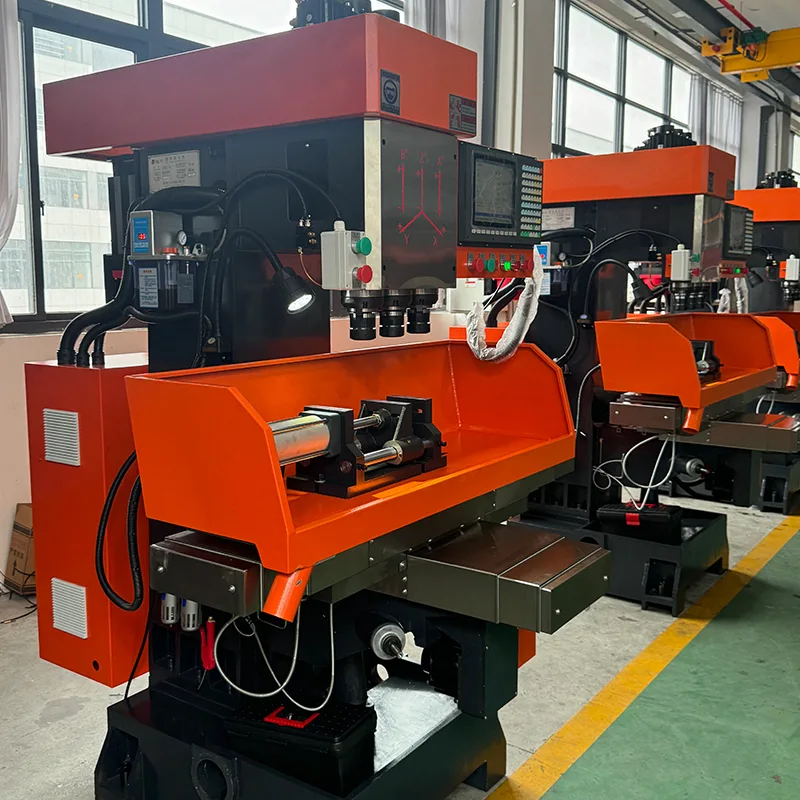

عمودی CNC سه محوره

عمودی CNC سه محوره ZSK-4150X4 محصول بالغ شرکت ما است. این ماشین ابزار این مشکل را حل می کند که حفاری، ریمینگ و ضربه زدن به طور همزمان در هنگام پردازش تعداد زیادی از قطعات تکمیل نمی شود. حفاری کامل، ریمینگ، پخ زدن و ضربه زدن و سایر الزامات، یک تجهیزات مکانیکی ایده آل برای دستیابی به راندمان بالا و صرفه جویی در انرژی است. کارکرد دستگاه آسان است و می توان آزادانه بدون پرسنل فنی خاص کار کرد. این شرکت بیش از ده سال تکنولوژی حرفه ای و کنترل کیفیت دقیق را انباشته کرده است و خدمات پس از فروش خوبی دارد که مورد استقبال مشتریان قرار می گیرد.

معرفی محصول

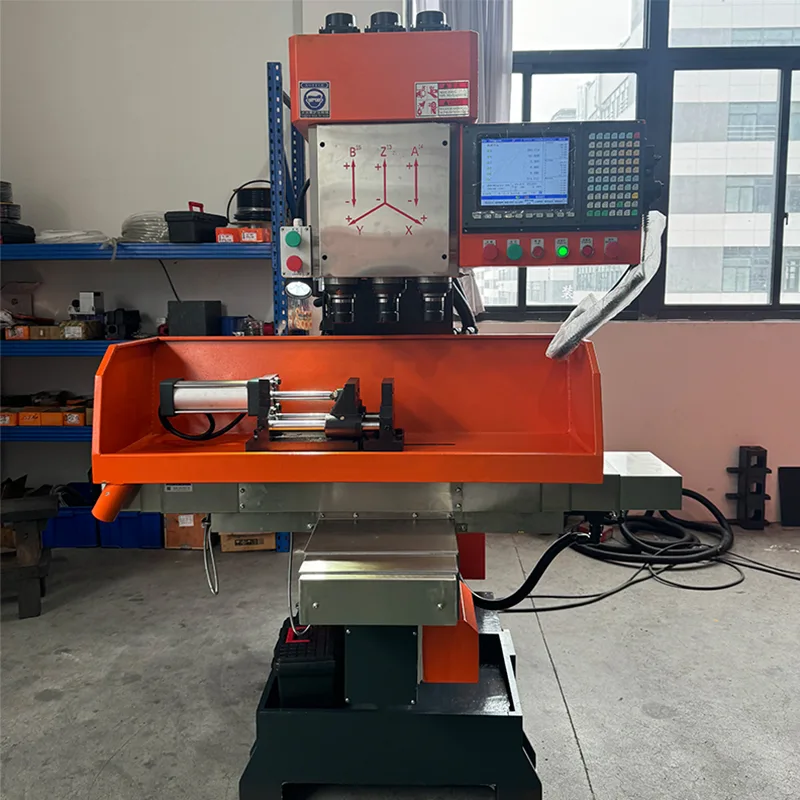

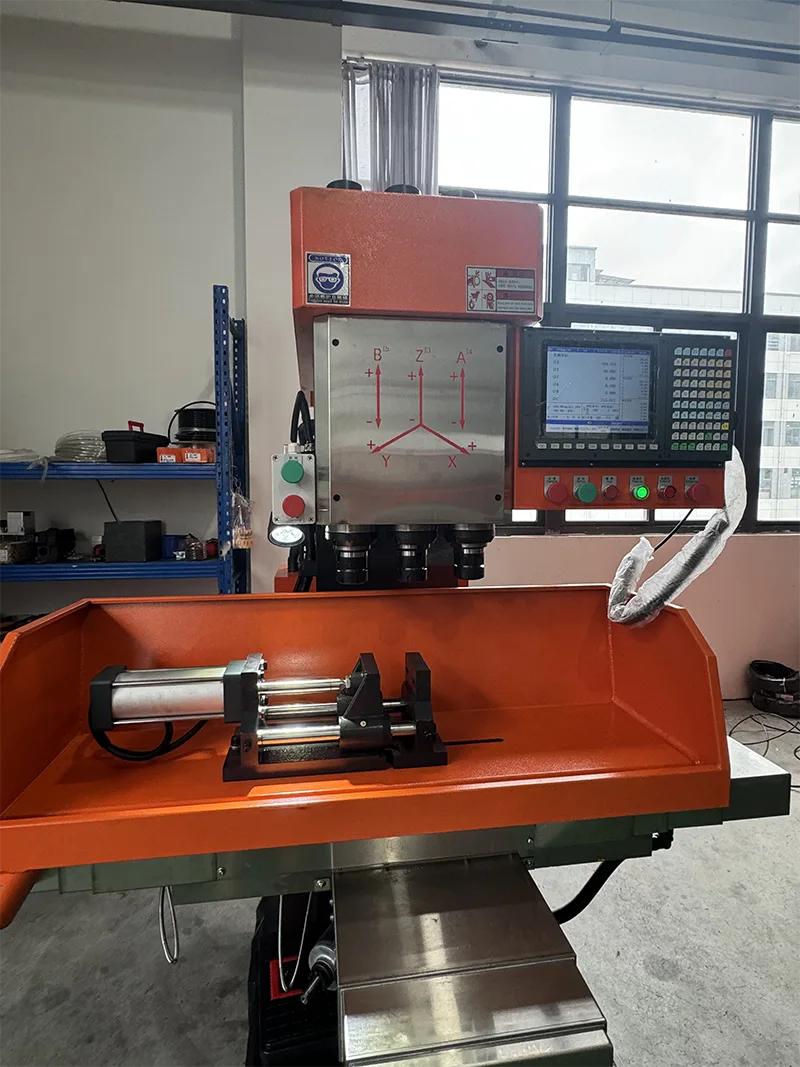

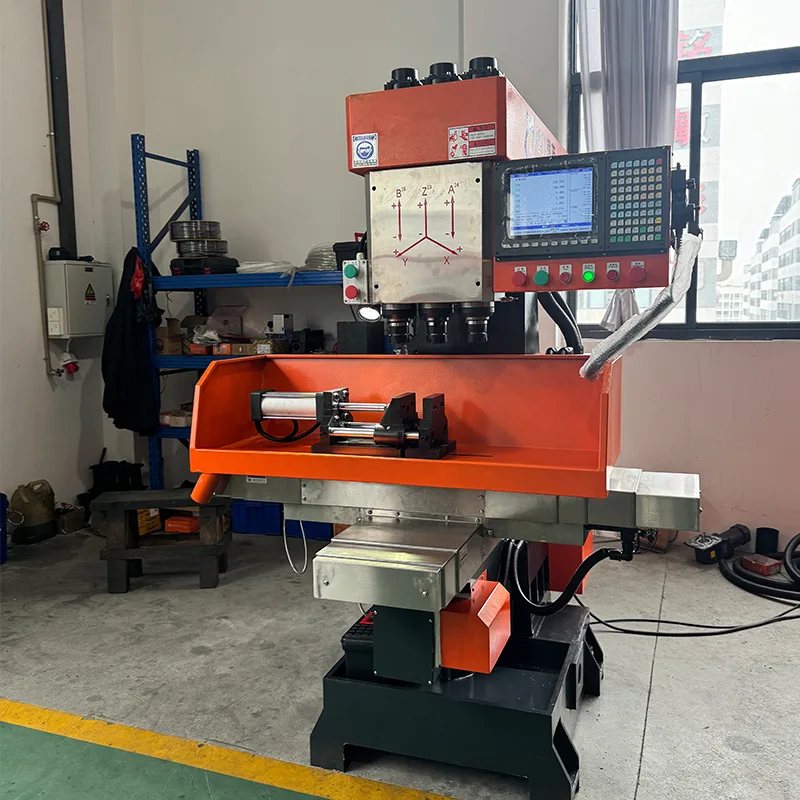

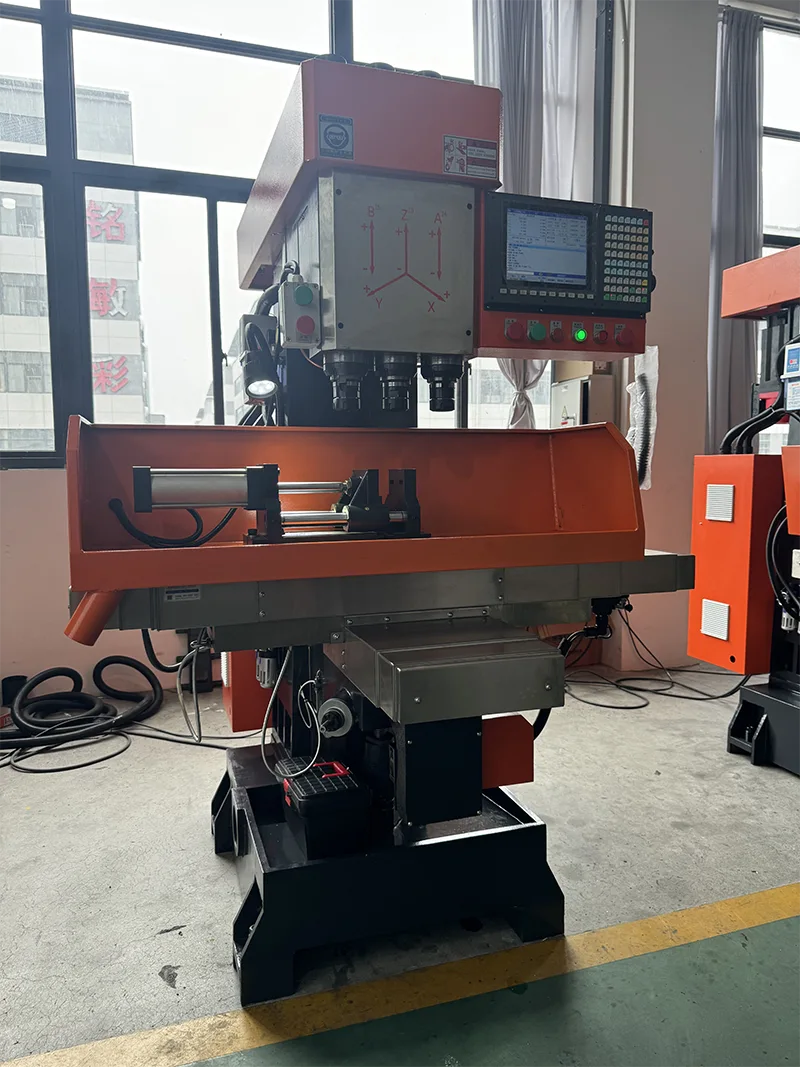

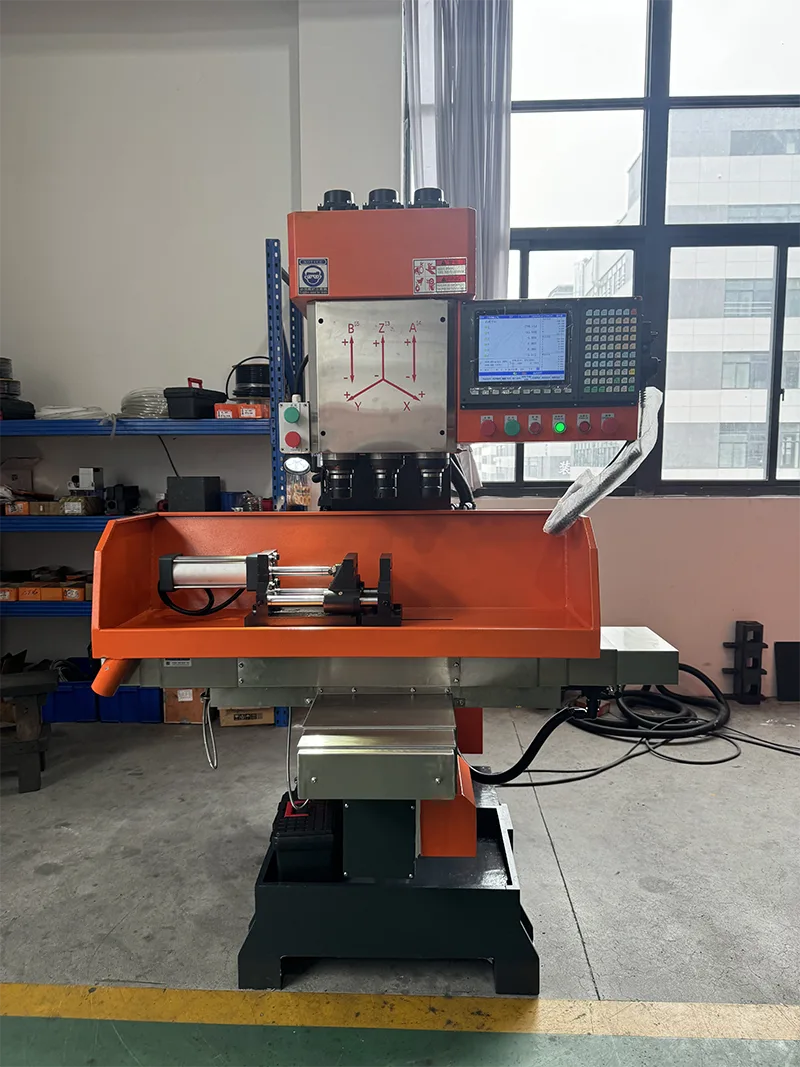

عمودی CNC سه محوره ZSK-4150X4 محصول بالغ شرکت ما است. این ماشین ابزار این مشکل را حل می کند که حفاری، ریمینگ و ضربه زدن به طور همزمان در هنگام پردازش تعداد زیادی از قطعات تکمیل نمی شود.

· حفاری کامل، ریمینگ، پخ زدن و ضربه زدن در یک عملیات.

· تجهیزات مکانیکی ایده آل برای دستیابی به راندمان بالا و صرفه جویی در انرژی.

· آسان برای کار بدون پرسنل فنی خاص.

· بیش از ده سال تکنولوژی حرفه ای و کنترل کیفیت دقیق.

· خدمات پس از فروش خوب، با استقبال خوب مشتریان.

ویژگی های اصلی

مدل عمودی CNC سه محوره ZSK-4150X4 دارای ویژگی های زیر است.

· پردازش تعداد زیادی از قطعات، حفاری و ریمینگ و ضربه زدن در یک زمان، با راندمان بالا تکمیل می شود.

· بدنه فشرده و صلب است.

· محور اصلی از فولاد آلیاژی با کیفیت بالا ساخته شده است و سخت شده و تحت عملیات حرارتی قرار گرفته و دقیقاً آسیاب شده است. مقاومت سایش بالایی دارد.

· سطح لغزش توسط فرکانس مافوق صوت خاموش می شود. دارای یک دستگاه روان کننده برای اطمینان از عمر مفید سطح کشویی.

· حرکت چپ و راست میز کار از یک دستگاه شروع و یک دستگاه موقعیت یابی بافر استفاده می کند که دارای لرزش کوچک و حرکت سریع است.

· دسته چاقو از نوع میله کششی استفاده می کند که افتادن آن آسان نیست. ایمنی بالایی دارد.

مشخصات فنی

پارامترهای فنی زیر در مورد ZSK-4150X4 سه محوره CNC عمودی اعمال می شود.

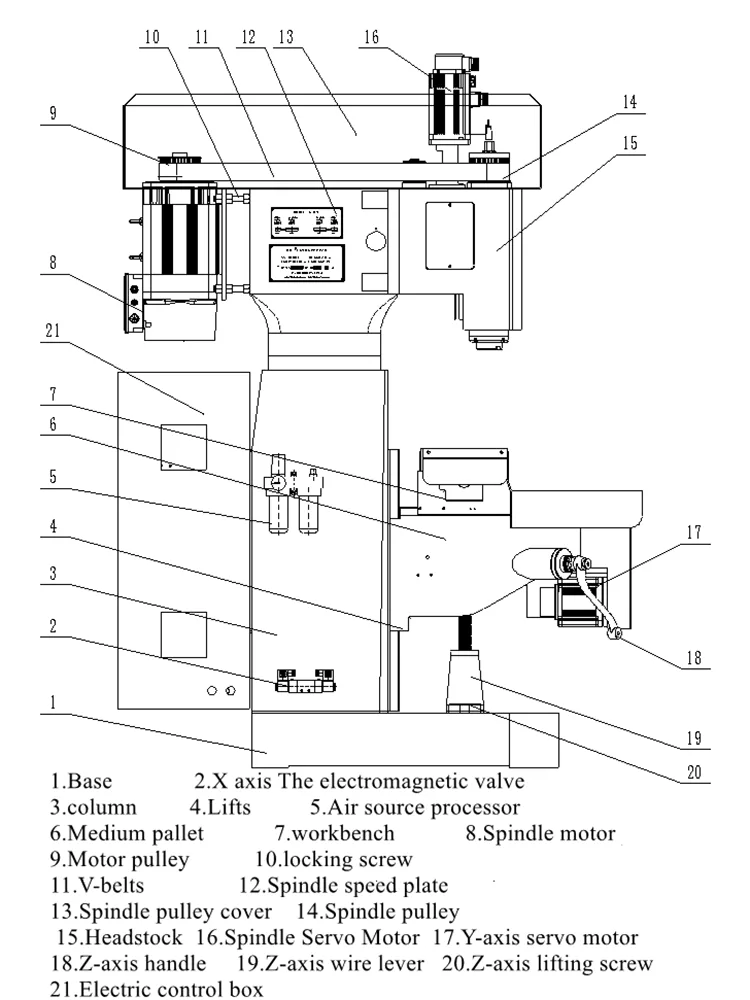

مکانیزم ماشین ابزار و عملکرد

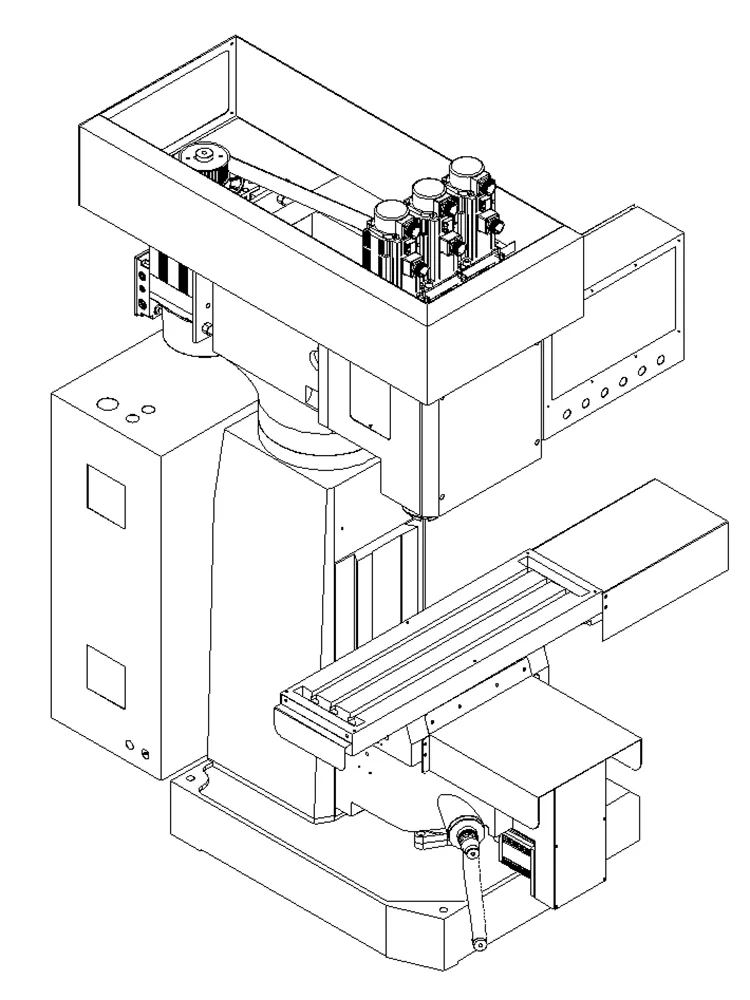

طراحی عمودی CNC سه محوره ZSK-4150X4 ویژگی های ساختاری دستگاه فرز و دستگاه راه اندازی پشتیبانی را اتخاذ می کند که دارای مزایای راندمان پردازش بالا، دقت پایدار و روش های عملیاتی ساده است. استفاده از PLC برای پردازش کنترل منطقی می تواند به طور موثر از اتصال کوتاه قوس ناشی از سوئیچینگ رو به جلو و معکوس موتور جلوگیری کند. در عین حال، از روش تحریک پالس برای به حرکت درآوردن شیر برقی استفاده می شود تا از این پدیده جلوگیری شود که سیم پیچ شیر برقی برای مدت طولانی انرژی می گیرد و باعث سوختن سیم پیچ می شود.

· ساختار: مرکز ماشینکاری ساده. کنترل برنامه از سیستم کنترل Yitu تایوان با عملکرد تشخیص برای جلوگیری از آسیب شیر یا ابزار به دلیل خرابی شیر برقی یا سیلندر روغن استفاده می کند. گفتگوی دوستانه انسان و ماشین برای عملیات آسان.

· مناسب برای پردازش قطعات دسته ای بزرگ و متوسط. بستن یکباره. راندمان بالا و دقت خوب.

· مکانیزم ضربه زدن نیازی به تعویض درایو پیچ سرب ندارد. زمین استاندارد است. سروو موتور اصلی فوق سنکرون پکن با تبدیل فرکانس خود زبری سطح رزوه را بهبود می بخشد و دقت را تضمین می کند.

· تحقیق و توسعه مستقل قطعات هد قدرت. سنگ زنی دقیق مقاومت در برابر سایش خوب و عمر طولانی.

· سیستم CNC Hust می تواند سرعت تغذیه را بر اساس نیاز تنظیم کند. پس از استفاده طولانی مدت، پیچ سرب فرسوده می شود، سیستم دارای عملکرد جبران ابزار است.

· هر سطح کشویی موتوری از دستگاه روانکاری خودکار متمرکز استفاده می کند تا از عمر مفید ماشین ابزار اطمینان حاصل شود.

· حرکت میز کشویی که توسط موتور سروو هدایت می شود. چند مختصات را می توان به صورت دیجیتالی تنظیم کرد. دقت موقعیت یابی بالا لرزش کم. پاسخ سریع.

· در طول پردازش، وضعیت قطعه کار از طریق صفحه نمایش لمسی نمایش داده می شود. عملکرد هشدار برای خطاها

· حفاظت کاملاً محصور ایمنی شخصی را تضمین می کند و محیط پردازش را بهبود می بخشد.

سیستم برق

ZSK-4150X4 سه محوره CNC عمودی از قطعات الکتریکی زیر استفاده می کند.

· شیر برقی: تایوان AirTAC. ثبات خوب فشار هوا نمی تواند کمتر از 0.5MPa باشد.

· کنتاکتور AC: LS کره ای. ثبات خوب

· رله: امرون. ثبات خوب

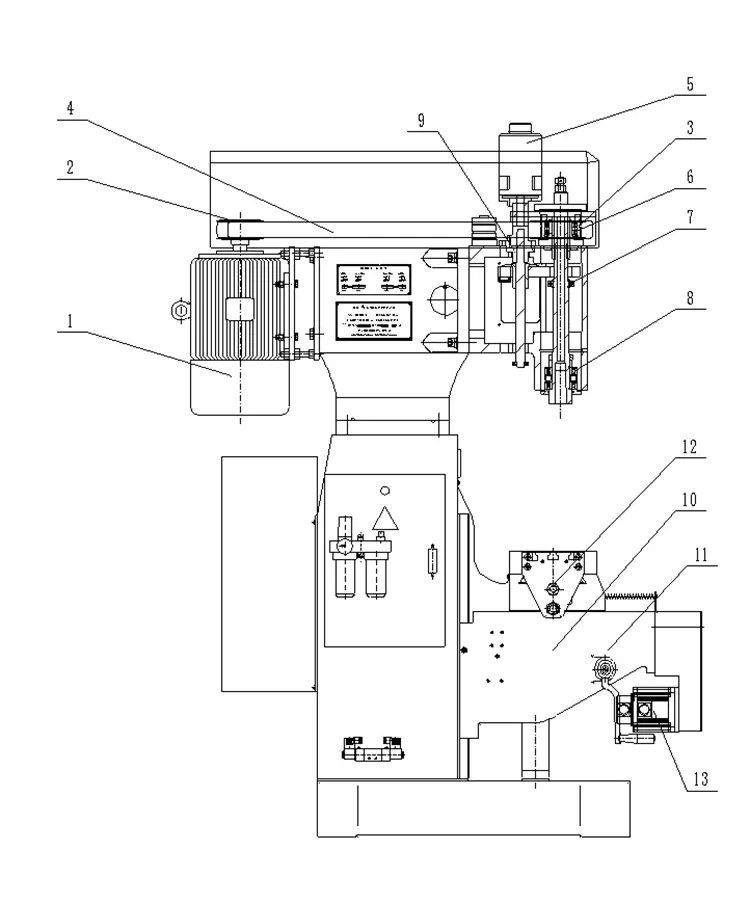

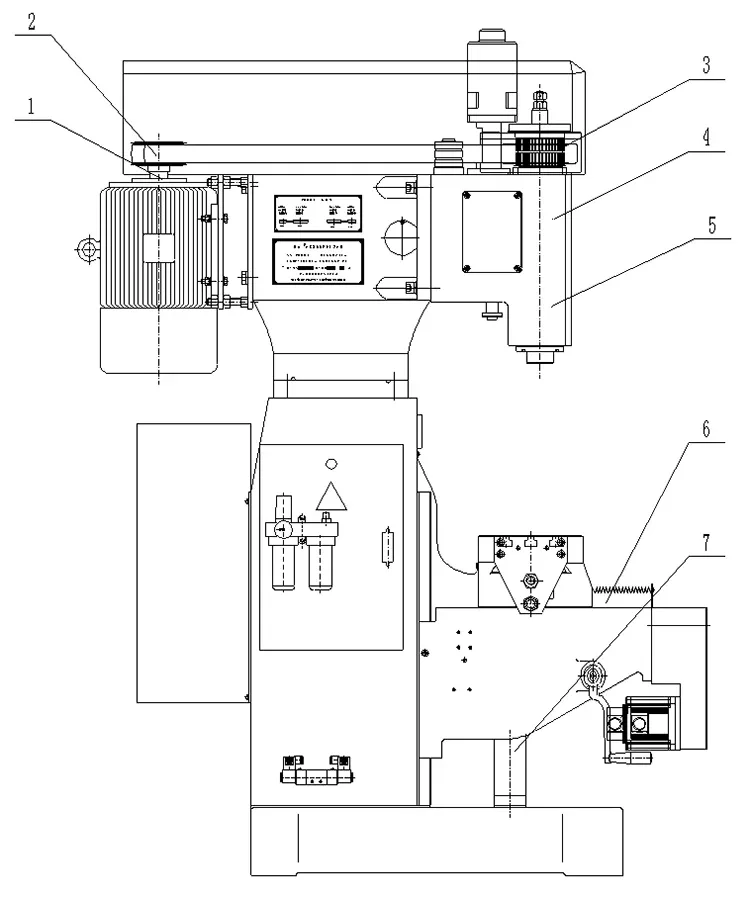

سیستم انتقال

CNC سه محوره ZSK-4150X4 از اجزای انتقال زیر استفاده می کند.

سیستم روغن کاری

آستین دوک و سطح ریل راهنما توسط یک پمپ روانکاری دستی روانکاری می شوند که کار را آسان تر و جامع تر می کند و طول عمر سطح روانکاری را تضمین می کند.

اقدامات احتیاطی عملیات و پردازش

اقدامات احتیاطی زیر در دفترچه راهنمای عملیات Vertical CNC سه محوره ZSK-4150X4 آمده است.

· قبل از عملیات دفترچه راهنمای عملیات و اسناد همراه را بخوانید.

· منبع تغذیه: چهار سیم سه فاز، ظرفیت 7 کیلووات، سطح مقطع سیم عایق نه کمتر از 4 میلی متر مربع (مس).

· در نزدیکی منبع گرما، دمای بالا یا مناطق پر گرد و غبار نصب نکنید.

· قبل از اولین استفاده پس از باز کردن بسته بندی، روغن را به خط علامت روغن اضافه کنید.

· پمپ خنک کننده بدون مایع کار نمی کند.

· جعبه برق را با دستگاه های جوش برقی یا تجهیزات فرکانس بالا/متوسط ​​به اشتراک نگذارید.

· سیم زمین باید به استاندارد متصل شود. سطح مقطع کمتر از 2.5 میلی متر مربع نباشد.

· پس از روشن شدن، از خودکار آزمایشی استفاده کنید تا قبل از اجرای آزمایشی بررسی کنید که خارج از دستگاه برق ندارد.

· موتور پمپ روغن را طبق دستورالعمل راه اندازی کنید. مشاهده کنید که آیا پمپ روغن معکوس است یا خیر.

· سوئیچ های مجاورت تنظیم و ثابت شده اند. تنظیمات کوچک مجاز است. تغییرات عمده با خدمات پس از فروش مشورت کنید.

· پارامترهای اینورتر قبل از کارخانه تنظیم شده است. کاربر مجاز به تنظیم جداگانه نیست.

· دکمه "دستی" را سریع و مکرر فشار ندهید تا از هشدار اینورتر جلوگیری کنید.

· هنگام تعویض ابزار یا تنظیم تسمه درایو، منبع تغذیه خارجی را خاموش کنید.

· ترمینال اتصال زمین زرد-سبز باید به زمین متصل شود. خط فاز را به ترمینال خنثی (N) وصل نکنید.

· عملیات اضافه بار را انتخاب نکنید. از ابزار مناسب، مقدار برش، نرخ تغذیه استفاده کنید.

· کلید قفل در جعبه کنترل الکتریکی. در حین بازرسی تعمیر و نگهداری، برق و قفل را خاموش کنید.

سوالات متداول

مخروطی دوک این دستگاه چیست؟

مخروطی دوک چرخ عمودی CNC سه محوره ZSK-4150X4 MT4 است.

حداکثر قطر سوراخ قابل تراش چقدر است؟

حداکثر قطر سوراخ Ф50 میلی متر در هنگام پردازش قطعات مسی با 4 لبه برش و تغذیه در هر دور 0.16mm/r است.

حداکثر قطر ضربه زدن چقدر است؟

حداکثر قطر ضربه زنی Ф50 میلی متر برای پردازش قطعات مسی است. مسیرهای محورهای X، Y و Z چیست؟ سفر محور X 400 میلی متر، سفر محور Y 250 میلی متر، و حرکت محور Z 320 میلی متر است.

محدوده سرعت اسپیندل چقدر است؟

محدوده سرعت دوک محور Z1 و Z2 619 تا 1420 دور در دقیقه با کنترل سروو است.

قدرت موتور اسپیندل و وزن کل دستگاه چقدر است؟

قدرت سروو موتور اسپیندل 5.5 کیلووات در 380 ولت است و وزن خالص دستگاه 2500 کیلوگرم است.

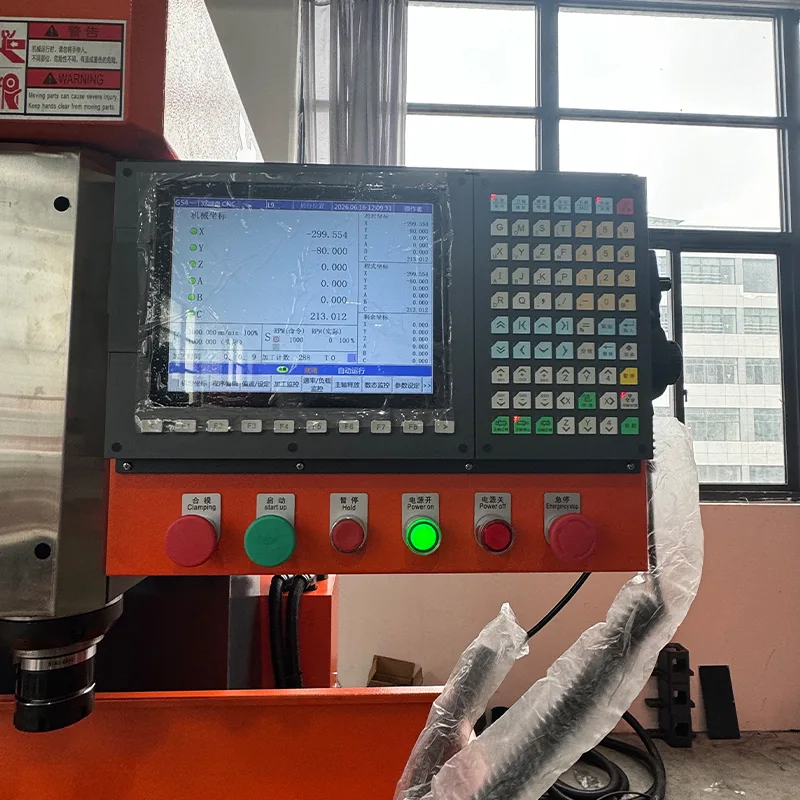

این دستگاه از چه سیستم کنترلی استفاده می کند؟

این دستگاه از سیستم کنترل تایوان Yitu با گفتگوی دوستانه انسان و ماشین برای عملکرد آسان استفاده می کند.
