راهنمای خطی حفاری مرکز ضربه زدن نوع باز

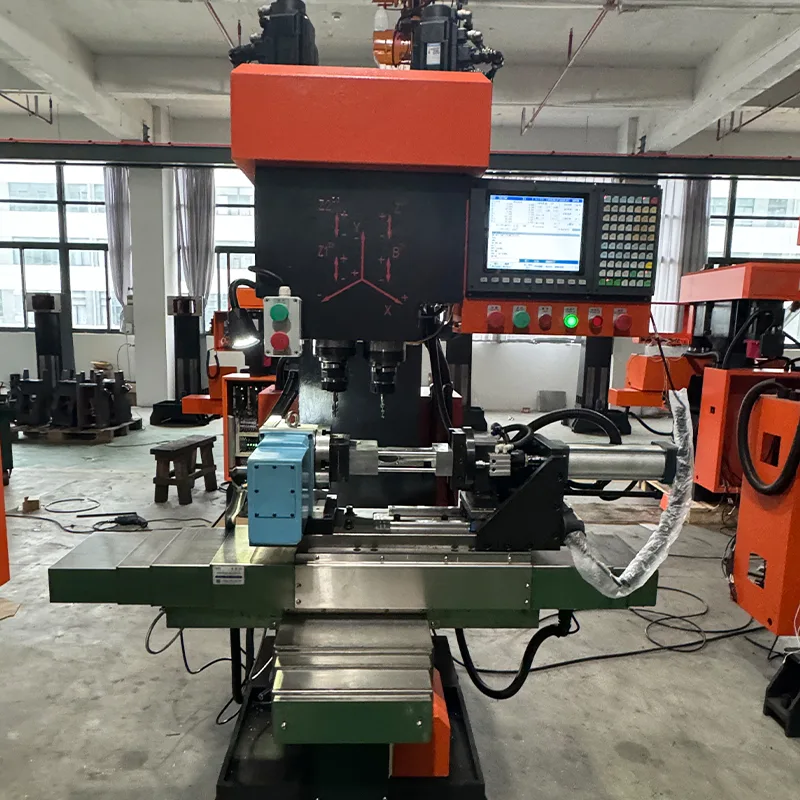

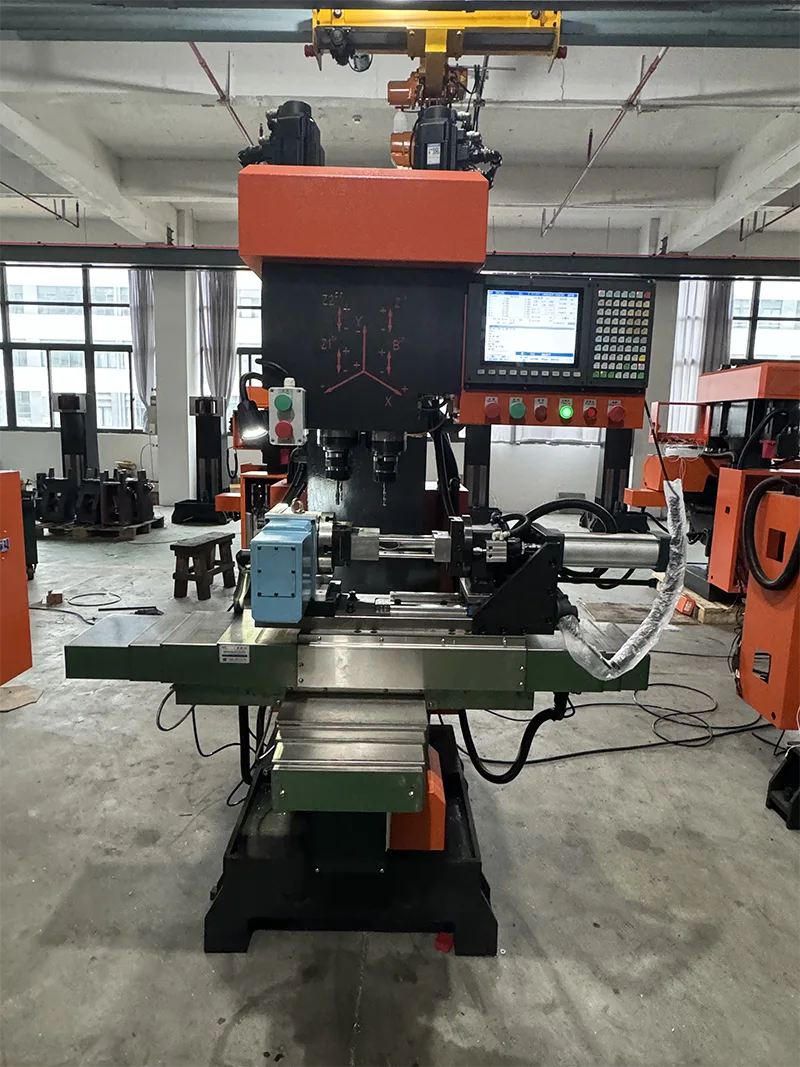

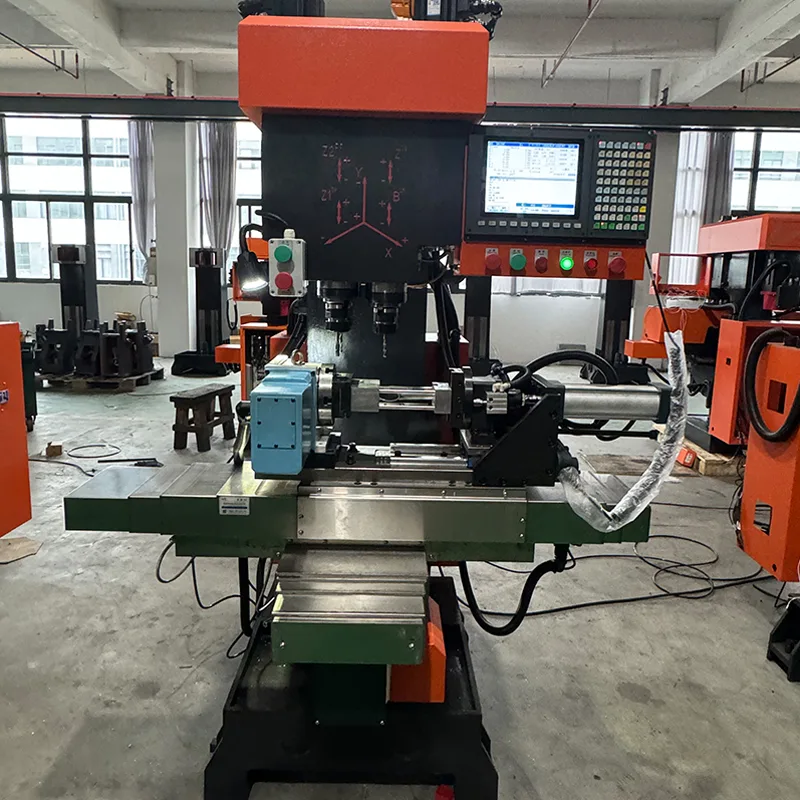

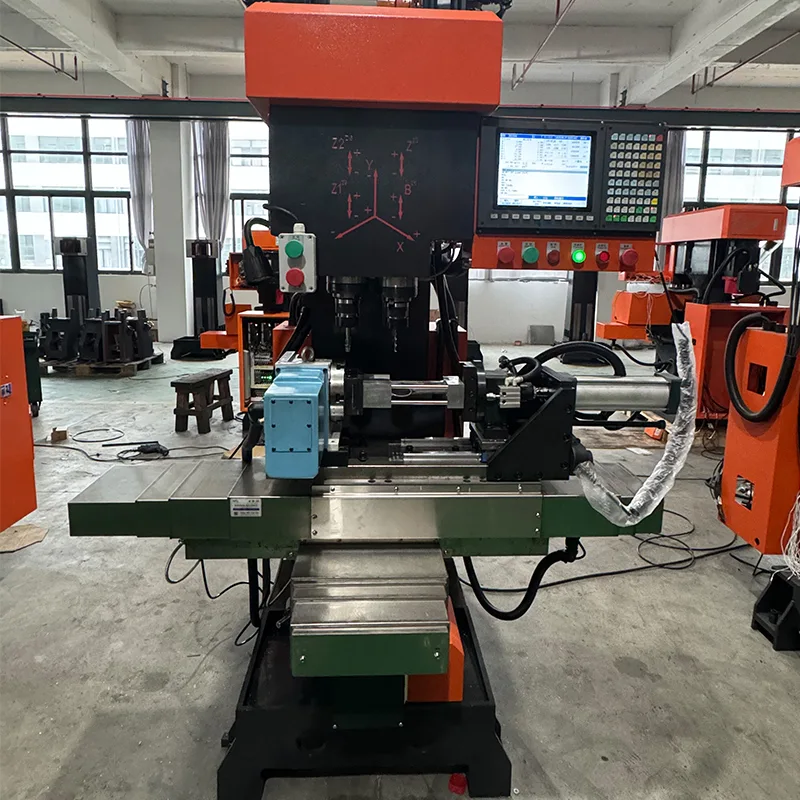

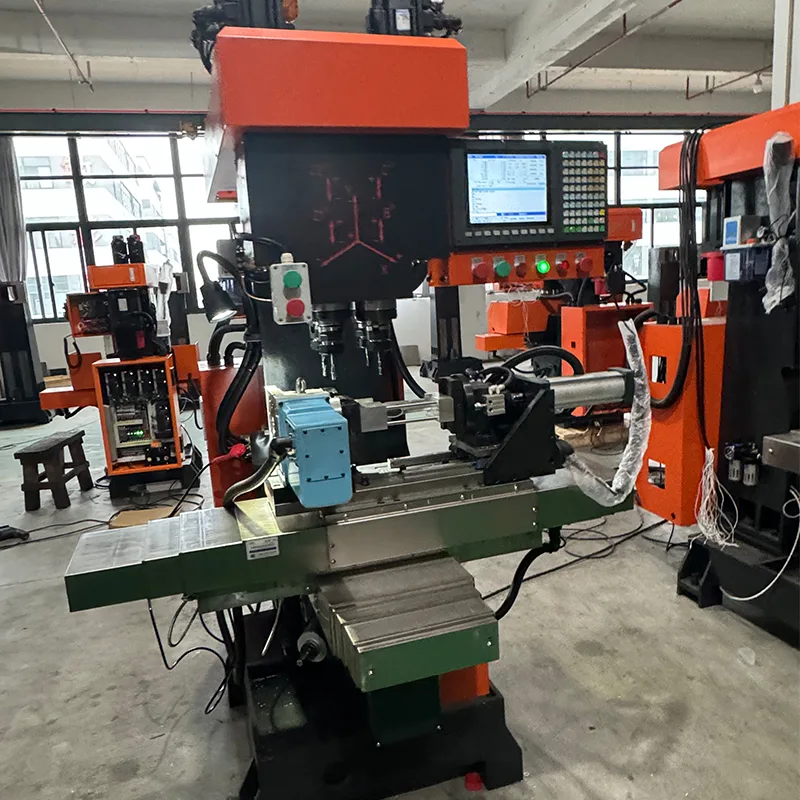

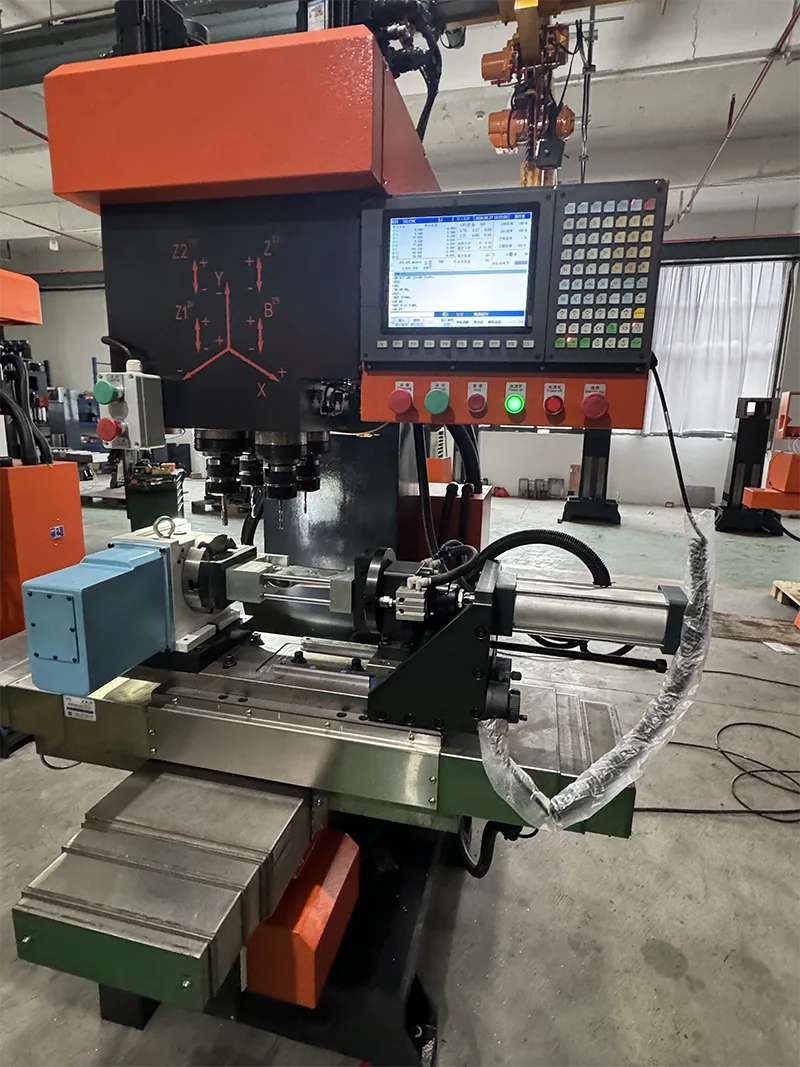

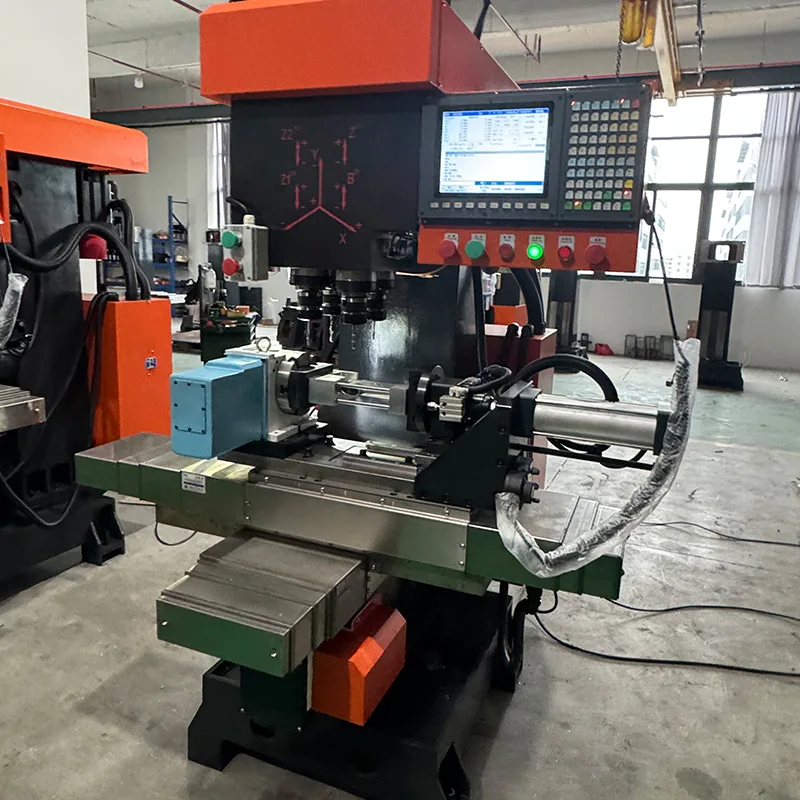

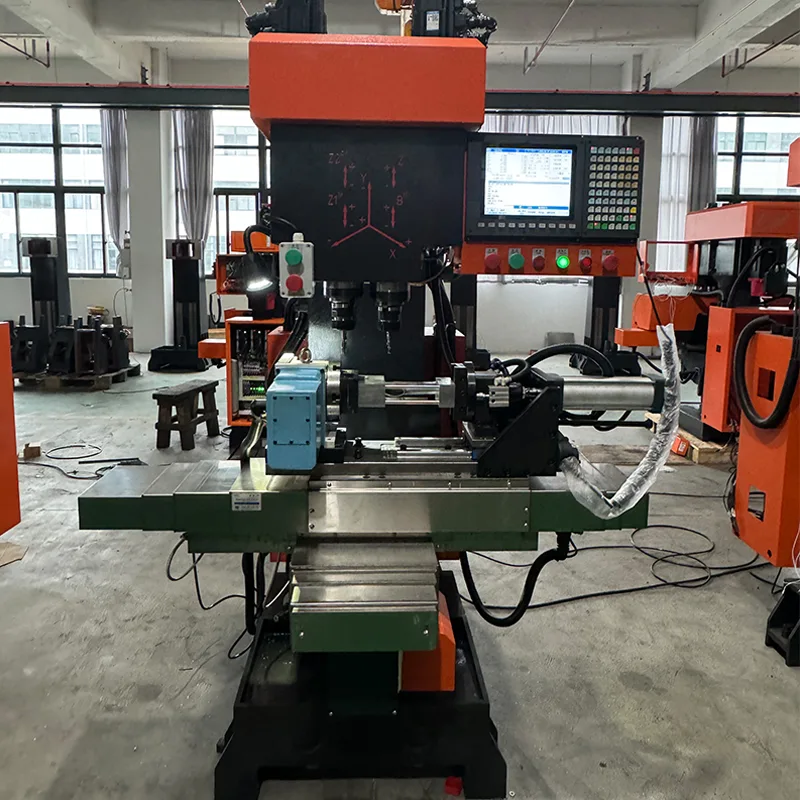

ZSK540 Linear Guide Drilling Tapping Center Open Type یک مرکز بهره برداری خطی خطی 4 محوره در پیکربندی نوع باز است. این مدل بدون محفظه ورق فلزی ارائه می‌شود و طراحی قاب باز را برای کاربردهایی که در آن محفظه کامل لازم نیست ارائه می‌دهد. این دستگاه مجهز به سیستم CNC اتوبوس تایوان Syntec با صفحه نمایش لمسی است که دارای رابط کاربر پسند انسان و ماشین برای برنامه نویسی بصری و عملکرد ساده است. با عملکرد CNC 4 محوره، هر چهار محور می توانند عملیات حفاری، ضربه زدن و فرز را انجام دهند. موتور اسپیندل سروو 5.5 کیلووات با مبدل فرکانس داخلی، ضربه محکم و تنظیم سرعت بدون پله را امکان پذیر می کند و دقت ماشینکاری را تضمین می کند.

پیکربندی ماشین و ویژگی های ساختاری

ZSK540 Linear Guide Drilling Tapping Center Open Type با پیکربندی های استاندارد و ویژگی های ساختاری زیر ساخته شده است.

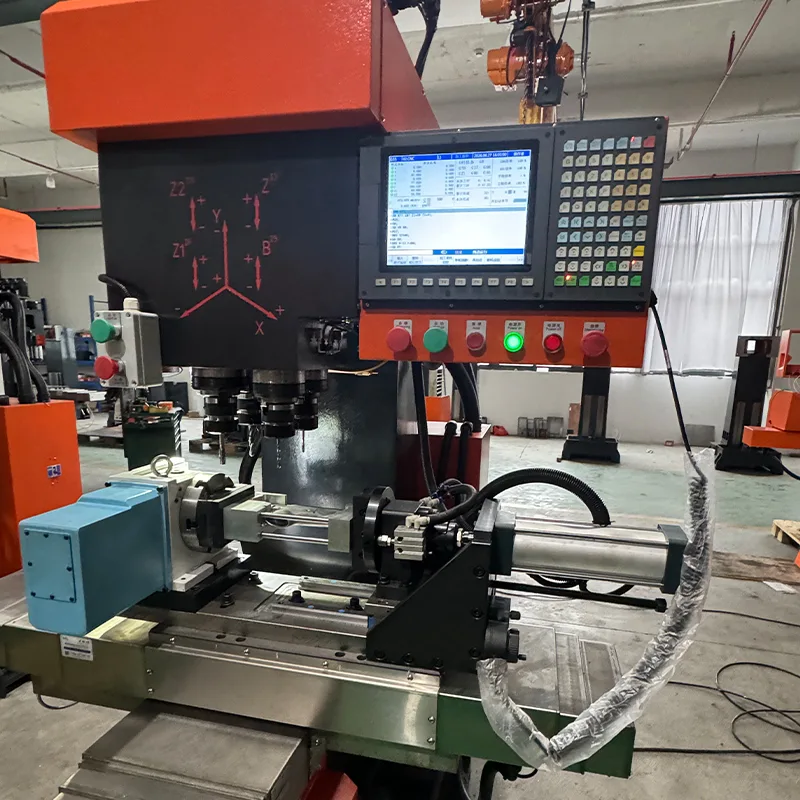

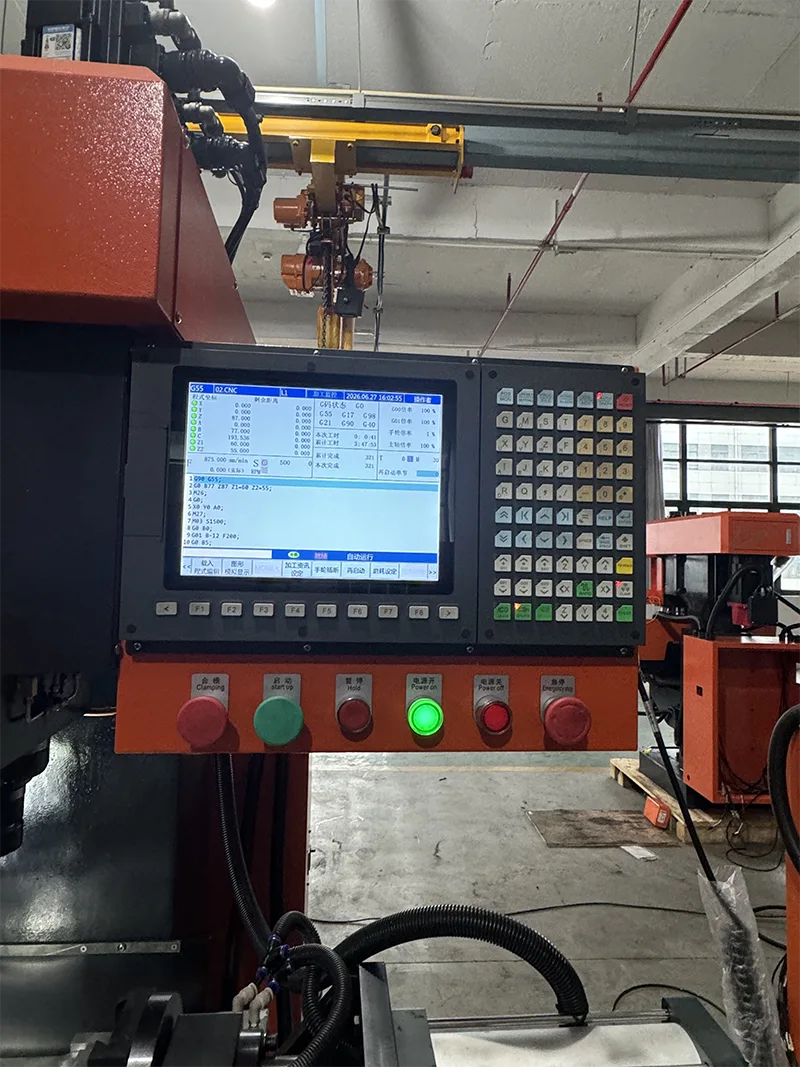

· سیستم CNC: سیستم CNC اتوبوس Syntec تایوان با صفحه نمایش لمسی. رابط کاربر پسند انسان و ماشین. برنامه نویسی شهودی عملیات ساده. سریع برای یادگیری.

· سیستم سروو: موتورهای سروو Syntec، در مجموع 5 واحد (4 با ترمز). سروو موتور اسپیندل Huahong 5.5KW.

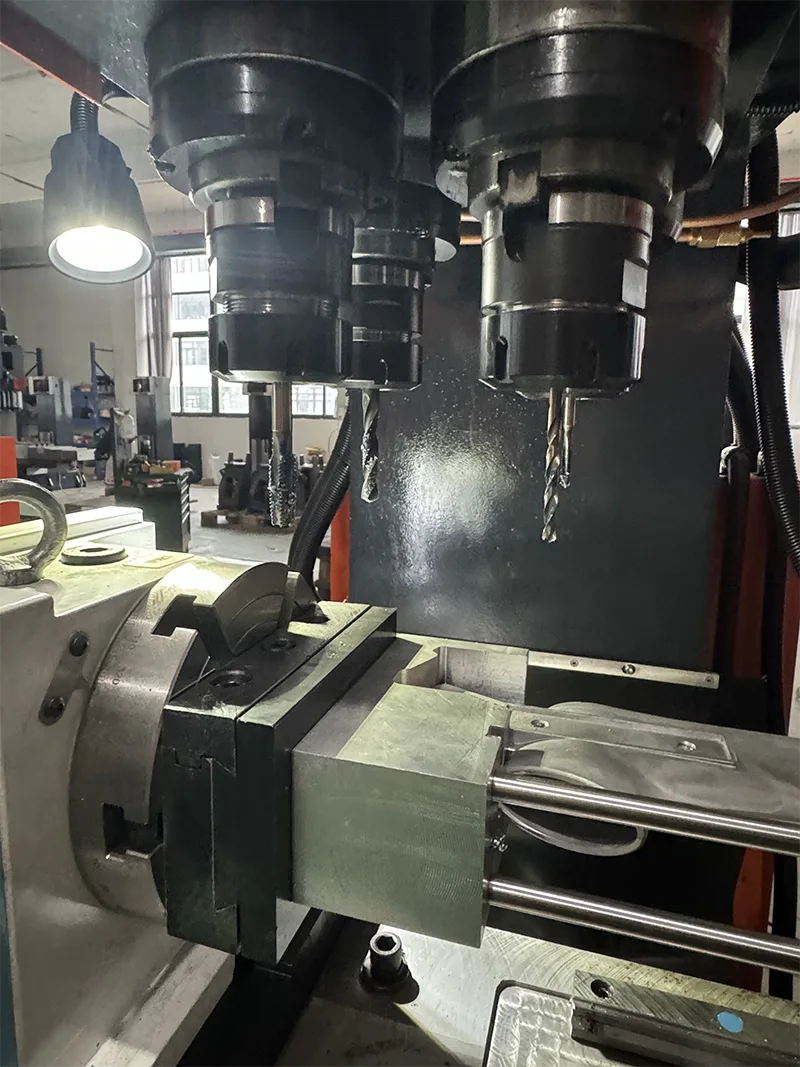

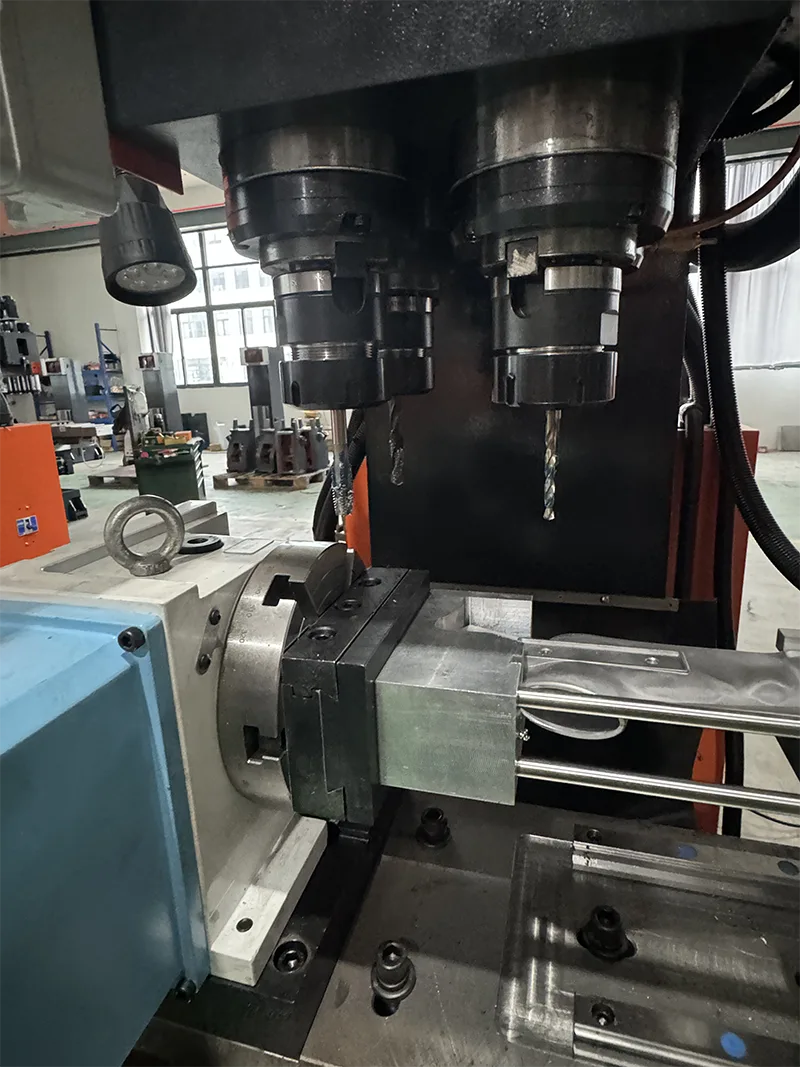

· اسپیندل: مخروطی دوکی BT40. قطر آستین دوک 105 میلی متر. سرعت اسپیندل 0-3000 دور در دقیقه

· Guideways & Ball Screws: راهنماهای خطی Hiwin (6 واحد) و بال اسکروهای Dinghan (3 واحد). گام محور Z 10 میلی متر، گام محور X/Y 16 میلی متر. پشتیبانی از برش سنگین

· قطعات پنوماتیک: قطعات پنوماتیک وارداتی کره ای.

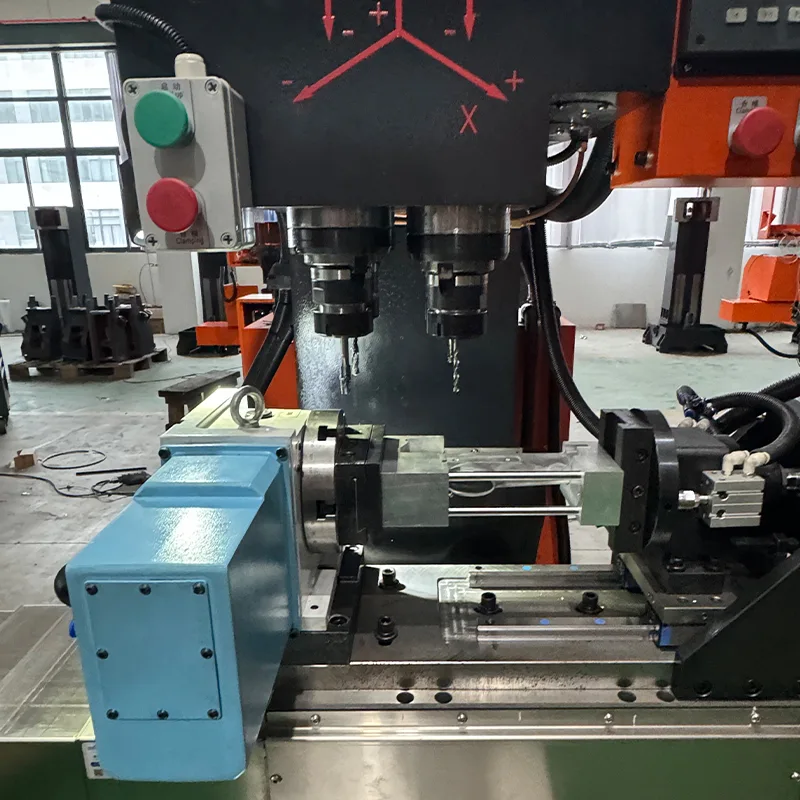

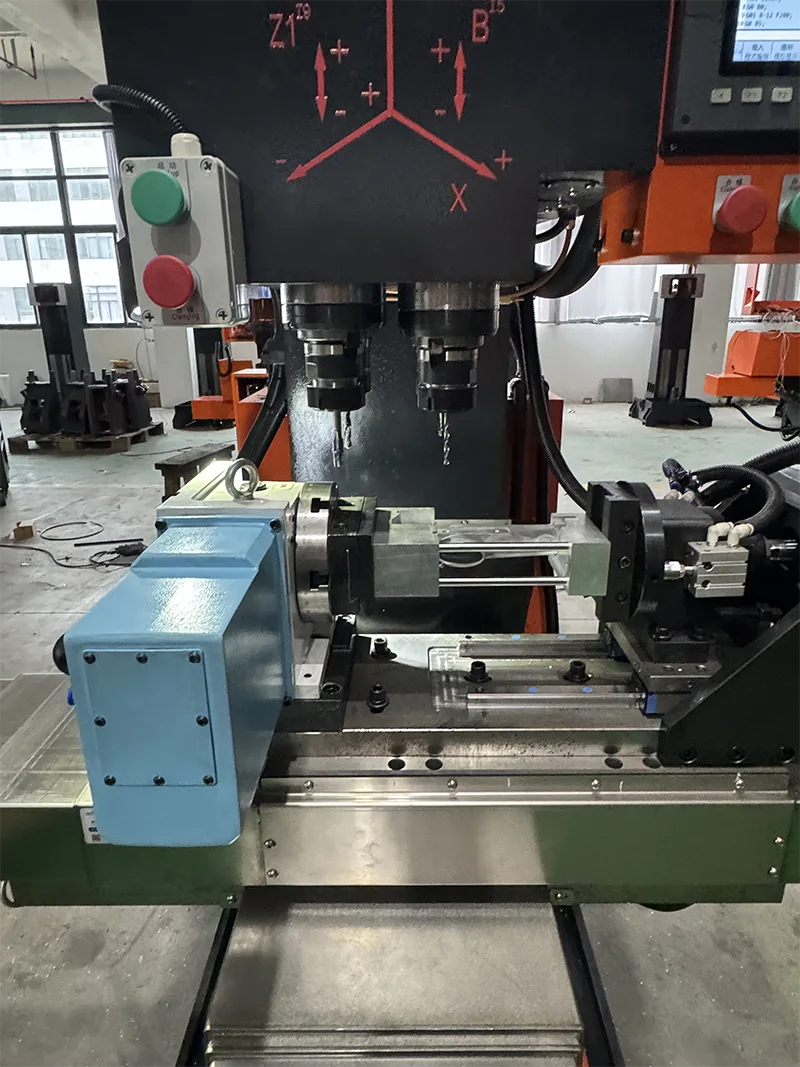

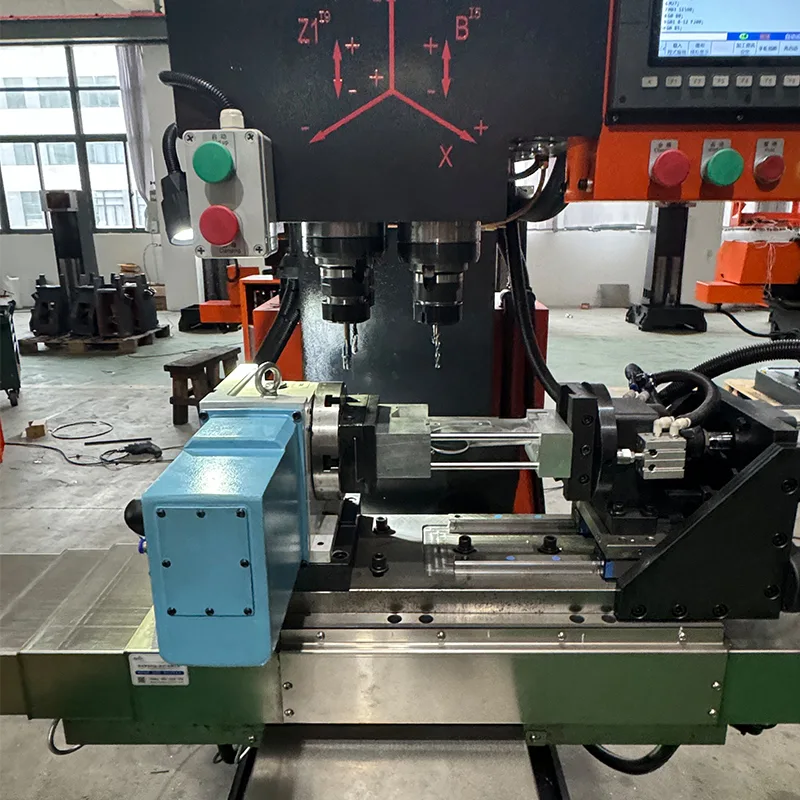

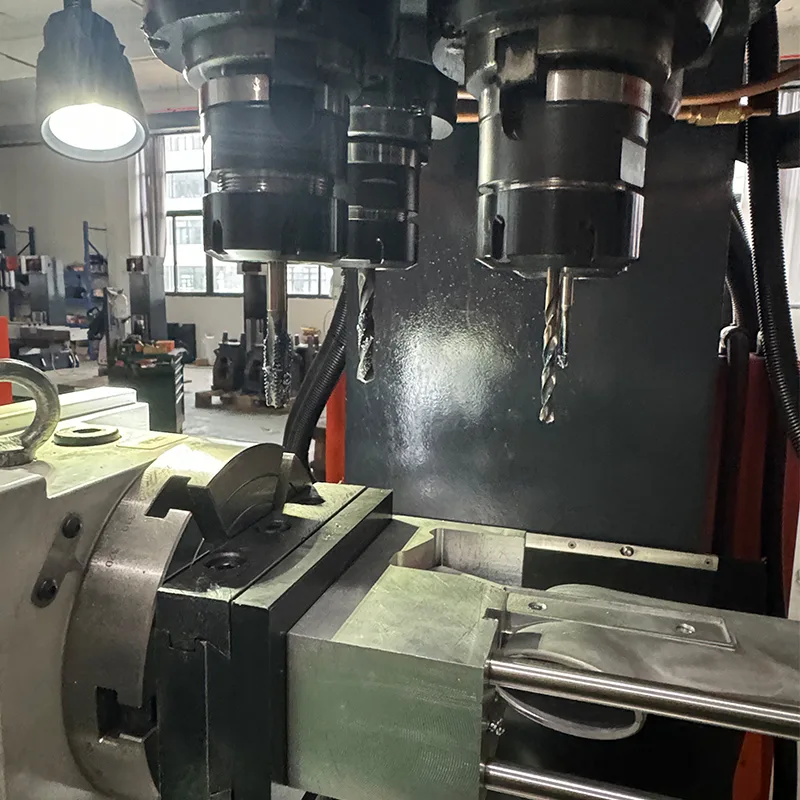

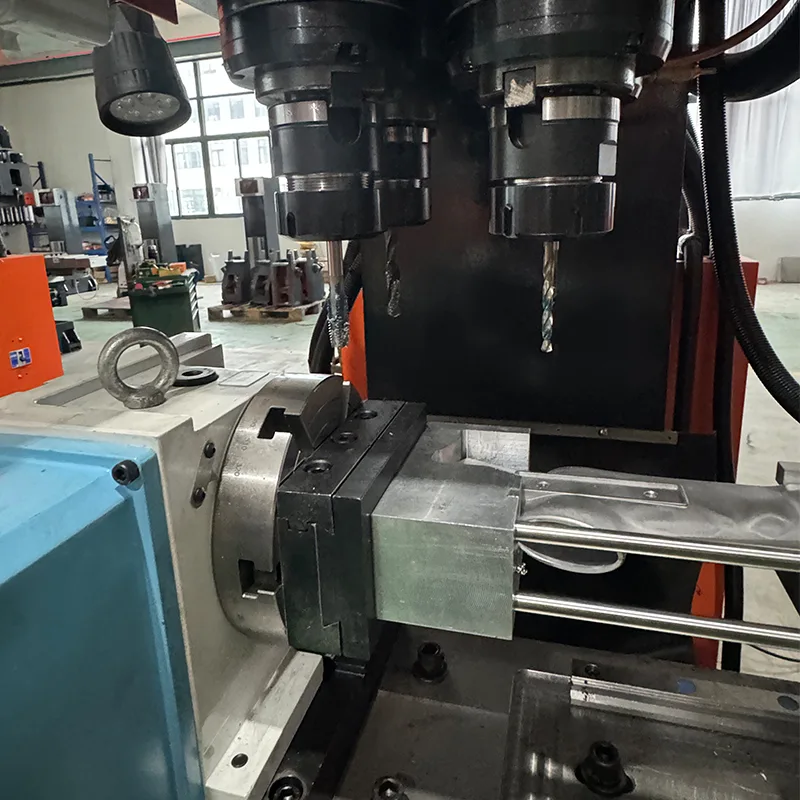

· محور چهارم: مجهز به محور چهارم برای حفاری، ضربه زدن، فرز و شکاف بر روی صفحات مختلف.

· قطعات الکتریکی: قطعات الکتریکی استاندارد چینی. مخزن خنک کننده گنجانده شده است.

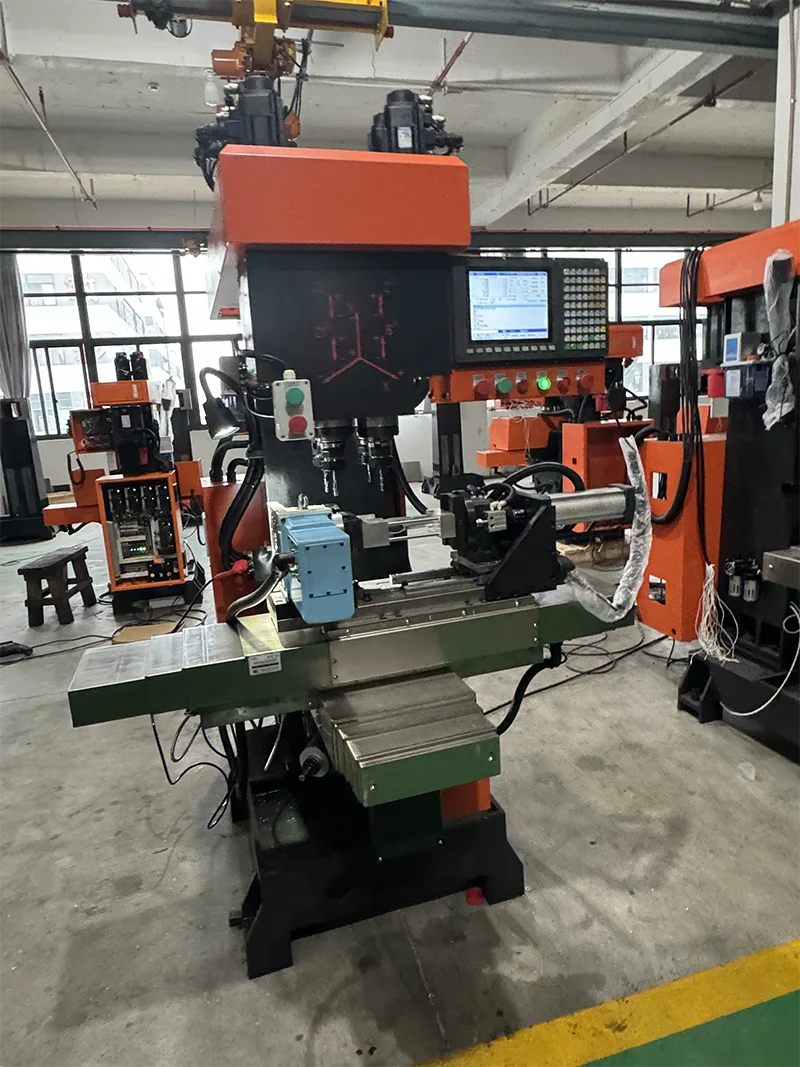

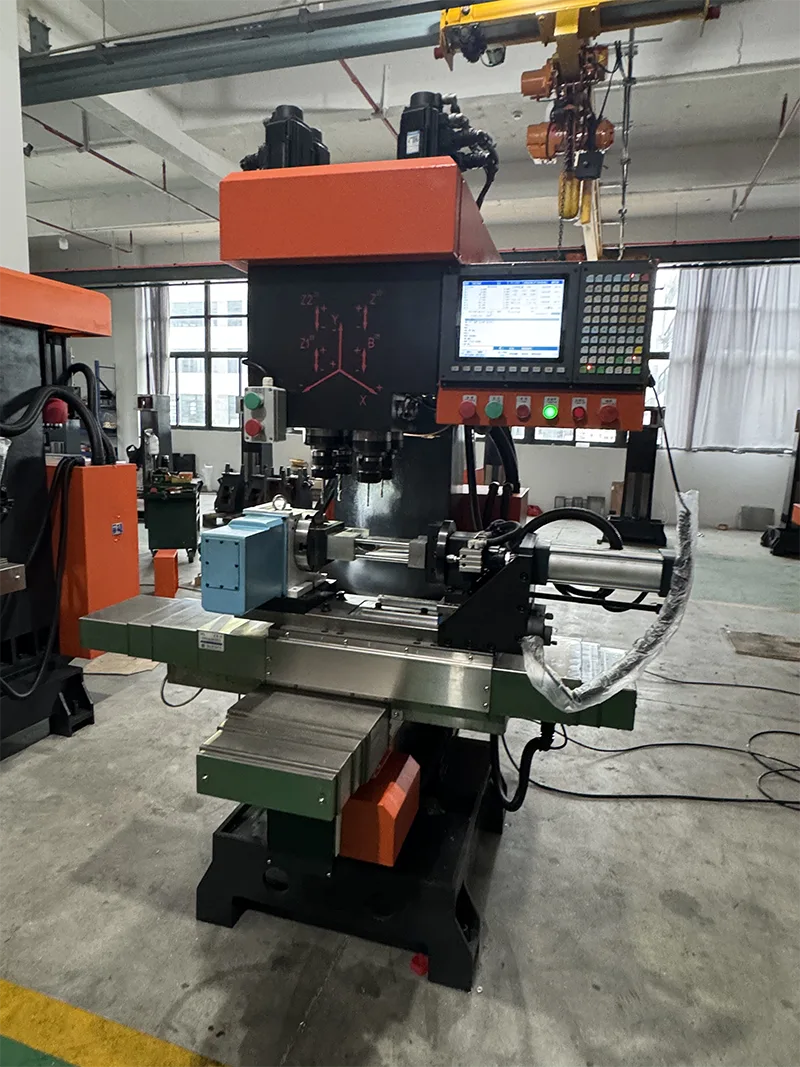

· طراحی نوع باز: بدون محفظه ورق فلزی. ساختار قاب باز برای دسترسی آسان و بارگذاری قطعه کار.

مشخصات فنی

پارامترهای فنی زیر در نوع باز مرکز حفاری راهنمای خطی ZSK540 اعمال می شود.

مشخصات محور چهارم

ZSK540 Linear Guide Drilling Tapping Center نوع باز مجهز به واحد محور چهارم است. پارامترهای زیر اعمال می شود.

قابلیت ماشینکاری و مزایای عملیاتی

ZSK540 Linear Guide Drilling Tapping Center Open Type برای تولید کارآمد با قابلیت ها و مزایای زیر طراحی شده است.

· ماشینکاری چند محوره: عملکرد CNC 4 محوره حفاری، ضربه زدن، فرزکاری و شکاف بر روی سطوح مختلف با محور چهارم را امکان پذیر می کند.

· ظرفیت برش سنگین: میز کار و براکت میانی با راهنماهای خطی غلتکی Hiwin و پیچ های توپی غلتکی از عملیات برش سنگین پشتیبانی می کنند.

· دقت بالا: موقعیت یابی دیجیتال با دقت موقعیت یابی تکرار بالا. سرعت تنظیم ابزار سریع

· بهره وری: عملکرد راحت به یک اپراتور اجازه می دهد تا چندین ماشین را راه اندازی کند و هزینه های نیروی کار و شدت کار را کاهش دهد.

· طراحی نوع باز: بدون محفظه فلزی دسترسی آسان برای بارگیری و نگهداری قطعه کار فراهم می کند.

فرآیند تولید و تضمین کیفیت

Yueli فرآیندهای دقیق ساخت و کنترل کیفیت را برای اطمینان از قابلیت اطمینان و دقت دستگاه دنبال می کند.

· درمان مواد: چدن فرآوری شده از طریق دمای بالا و عملیات پیری بیش از 6 ماه.

· مونتاژ دقیق: فرآیند مونتاژ دقیق برای راهنماهای خطی، بال اسکروها و یاتاقان ها.

· خراش دادن حرفه ای: خراش دادن پایه موتور، خراش دادن انتهای دوک، و خراش دادن سطح نصب ستون.

· بازرسی کیفیت: تشخیص خطای پیچ با اندازه گیری مستقیم صافی همزمان در جهت های X و Y. عمودی دوک به میز کار در 0.01 میلی متر. راهنمای محور Z به عمود بر جدول در 0.01 میلی متر. عمود راهنما محور X-Y در 0.005 میلی متر.

· قابلیت ردیابی: تولید علمی با سیستم کنترل کیفیت کاملا قابل ردیابی.

فیلدهای کاربردی

ZSK540 خطی راهنمای حفاری مرکز ضربه زدن نوع باز مناسب برای عملیات برش فلز در صنایع متعددی است که توسط Yueli ارائه می شود.

· مواد: مس، آلومینیوم، آلیاژ روی، فولاد.

· لوازم بهداشتی – قطعات و اتصالات لوله کشی.

· شیرهای ضد حریق – بدنه و اجزای شیر.

· سخت افزار – سخت افزار کنترل درب، سخت افزار الکتریکی.

· قطعات خودرو – اجزای موتور، لوازم جانبی موتور سیکلت.

· هوا فضا - اجزای دقیق.

· ماشین سازی – قطعات ماشین آلات عمومی.

سوالات متداول

تفاوت این مدل با نسخه بسته چیست؟

این مدل فاقد محفظه ورق فلزی می باشد. این یک پیکربندی نوع باز است.

مخروطی دوک و حداکثر ظرفیت حفاری چقدر است؟

مخروطی دوکی BT40. حداکثر قطر سوراخ کاری 50 میلی متر است. حداکثر قطر ضربه زدن 50 میلی متر است.

حرکت محور X و Y چیست؟

مسیر X محور 400 میلی متر است. مسیر حرکت محور Y 280 میلی متر است.

راهنمای خطی و بال اسکرو چه مارکی هستند؟

راهنماهای خطی هیوین و بال اسکرو. سیستم CNC تایوان Syntec. قطعات پنوماتیک وارداتی کره ای.

این دستگاه برای چه صنایعی مناسب است؟

لوازم بهداشتی، شیرهای ضد حریق، سخت افزار، سخت افزار برق، هوافضا، ماشین سازی، قطعات خودرو.
