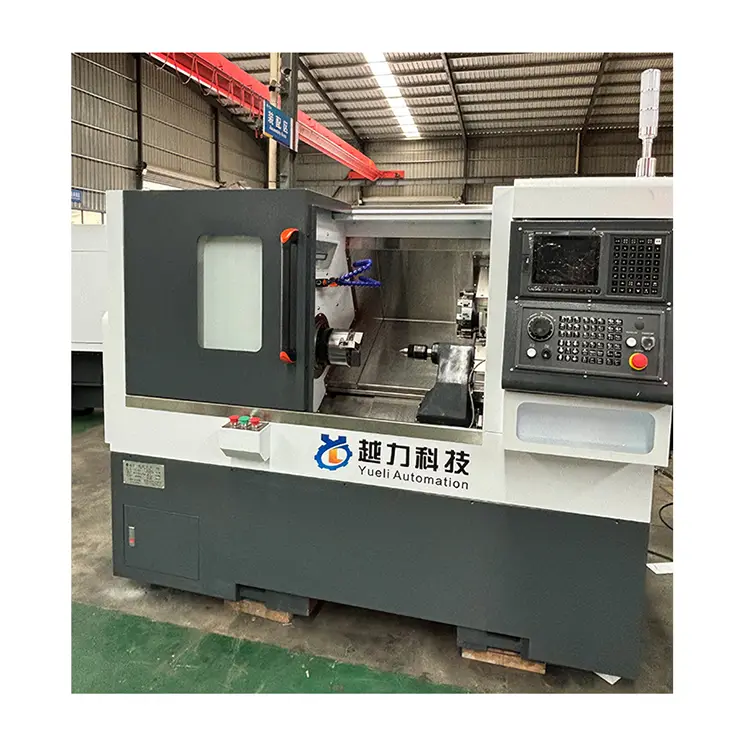

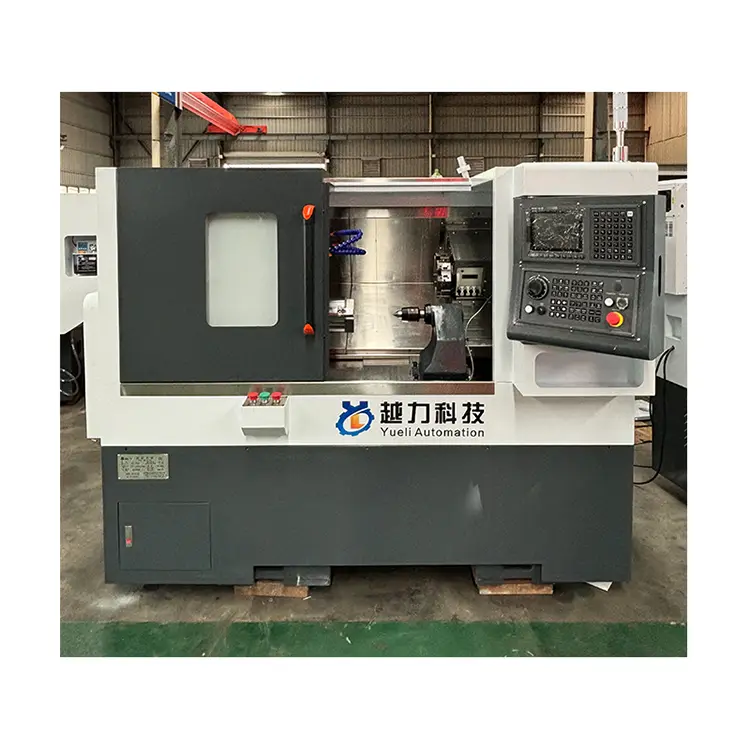

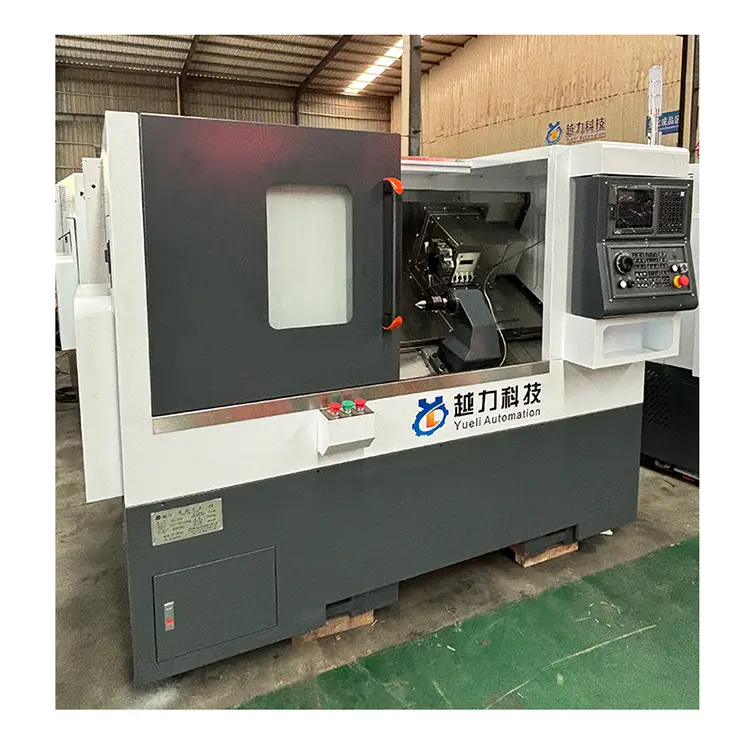

چاشنی Taol Tail-Top CNC Lathe

شماره سریال

طرح

واحد

مشخصات (ابعاد)

 اظهارات

1

اندازه کانتر صفحه درگ

مگنی

300*260

2

سفر محور z

مگنی

460

3

سفر محور x

مگنی

200

4

حداکثر چرخش

مگنی

450

5

فاصله از مرکز شافت اصلی تا سطح میز صفحه درگ

مگنی

63

6

فاصله از زمین تا مرکز شافت اصلی

مگنی

1050

7

حداکثر طول پردازش

مگنی

380 (از جمله چاک)

به عنوان نمونه از برجک سروو Acer LQ63/80-220-8T استفاده کنید

8

حداکثر قطر چرخش

مگنی

375

9

مدل اسپیندل (قطر دوک نخ ریسی)

مگنی

A2-5 (170)

10

سرعت دوک نخ ریسی

دور در دقیقه

0-5000

11

مشخصات پیچ توپ X.Z

32*10/32*10

12

مشخصات راه آهن راهنمای X

30 غلتک

4 کشویی-نرمال

13

z راهنمای راه آهن راهنما

30 غلتک

4 طول کشویی متعارف

14

روش اتصال موتور اصلی X.Z

نوار همگام سازی / اتصال مستقیم / اتصال مستقیم

15

فلنج موتور X.Z/توقف

مگنی

130/110

16

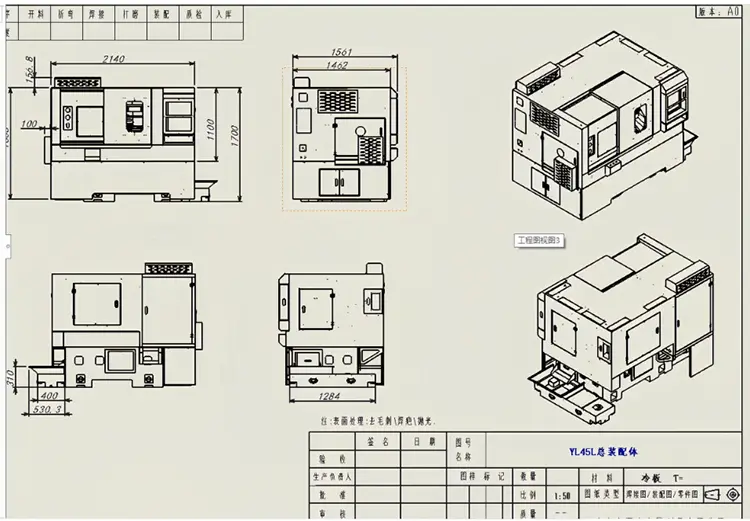

ابعاد دستگاه نوری (طول ، عرض ، ارتفاع)

مگنی

1875*1021*1263

17

وزن

 تن

در حدود 1.8T

حاوی اسپیندل برج ابزار داخلی و بیرونی نیست

18

روش بارگیری چاقو

63 برجک سروو

19

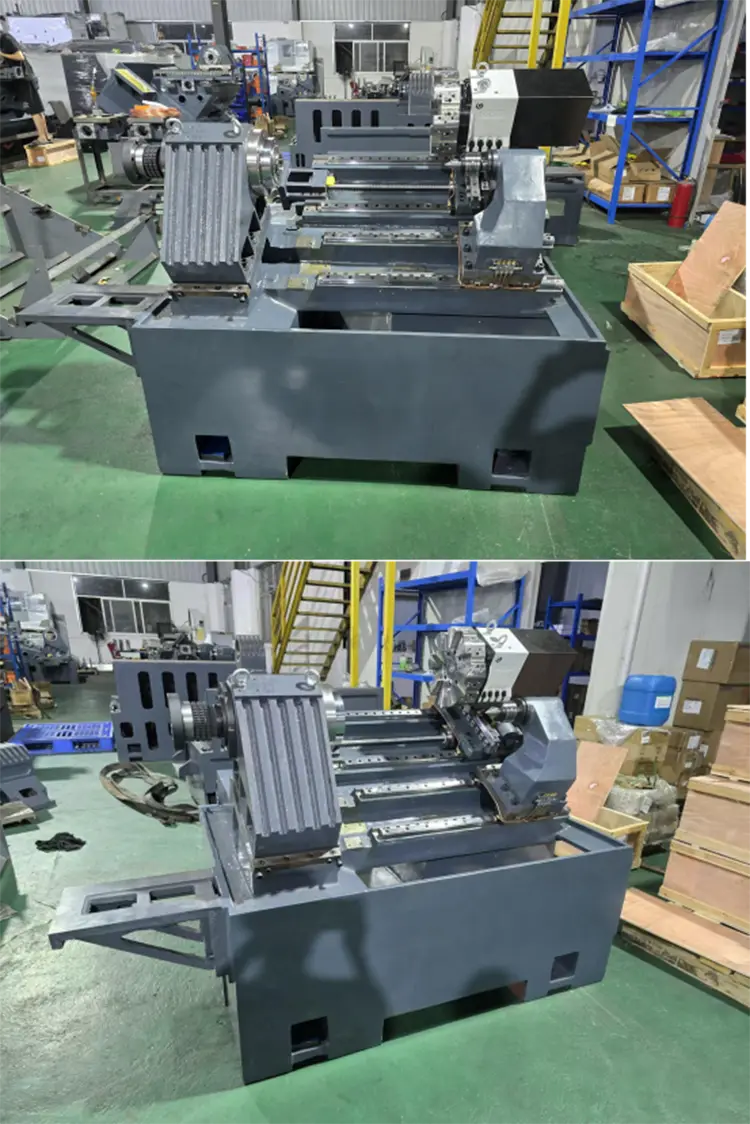

فرم و شیب تخت

تخت در 30 درجه کج شده است

20

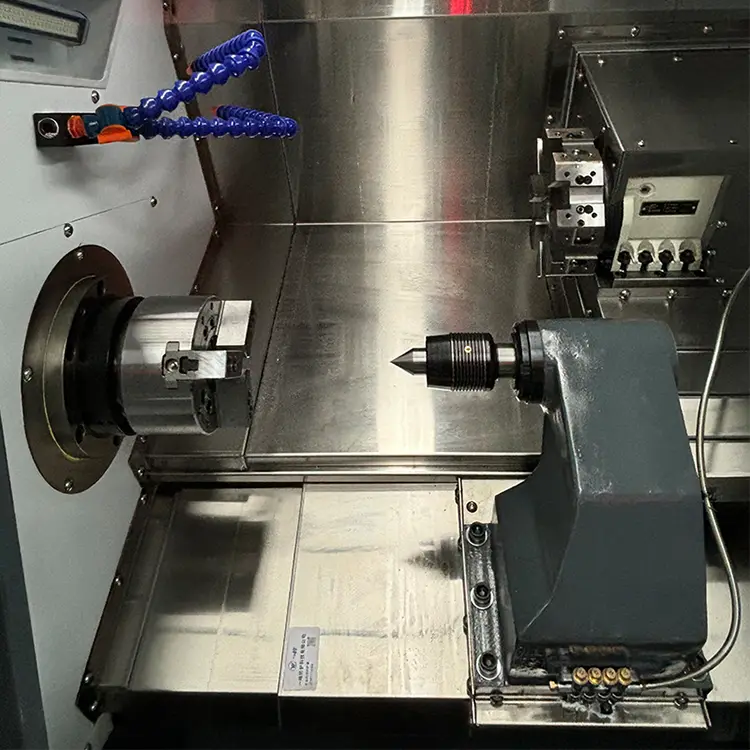

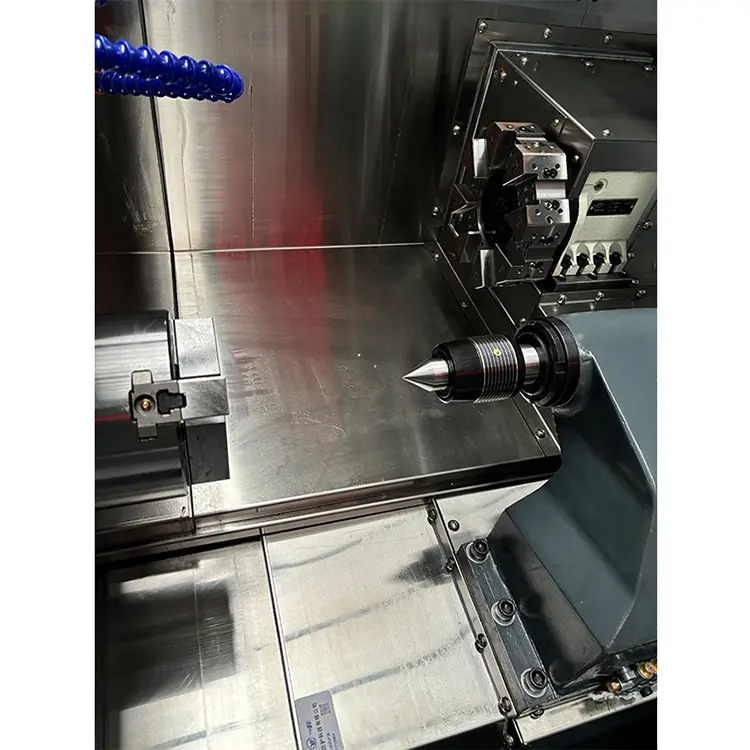

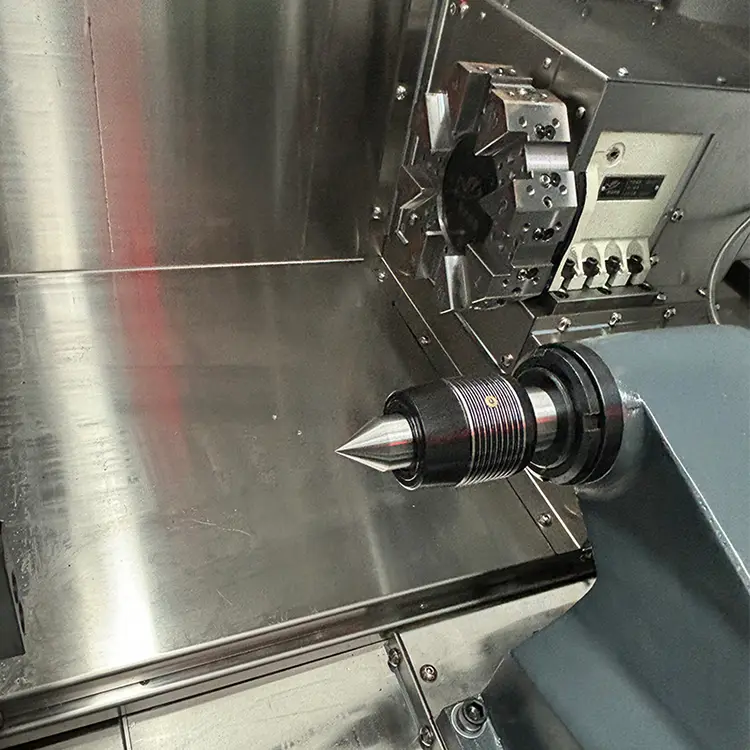

دم

صندلی دم سیم

21

روش پیشران

 خوراک هیدرولیکی

22

برنامه سفر

500

23

مدل بالای دم

ماسی 4
