دستگاه حفاری و ضربه زدن

به عنوان یکی از تولید کنندگان حرفه ای در چین ، یوئلی دوست دارد دستگاه حفاری و ضربه زدن را به شما ارائه دهد. و ما بهترین خدمات پس از فروش و تحویل به موقع را به شما ارائه خواهیم داد.

مدل:LY-650

ارسال استعلام

توضیحات محصول

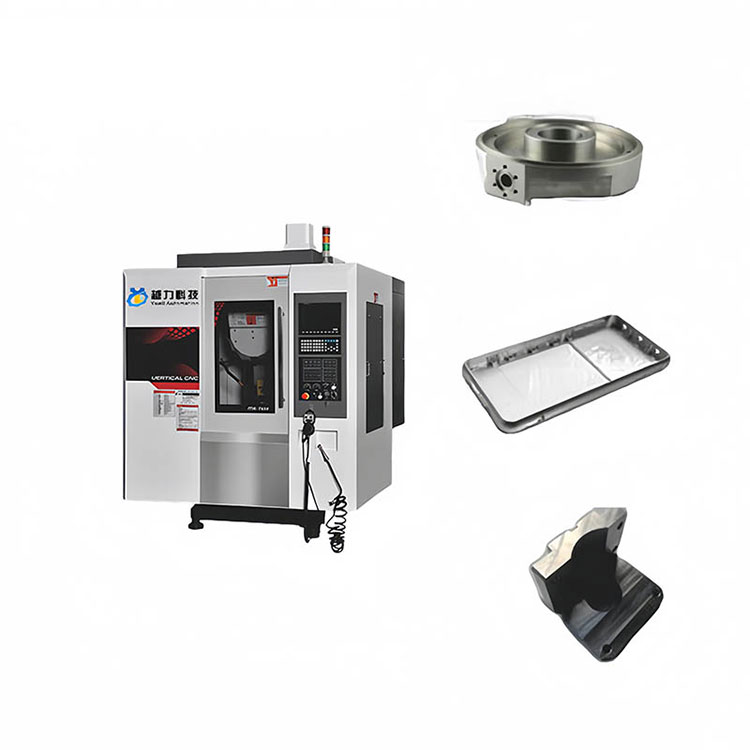

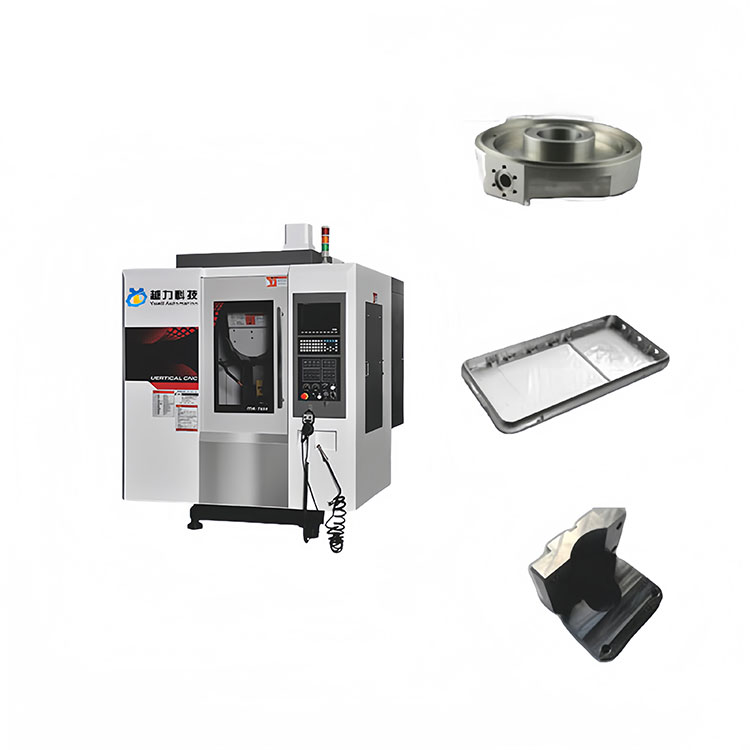

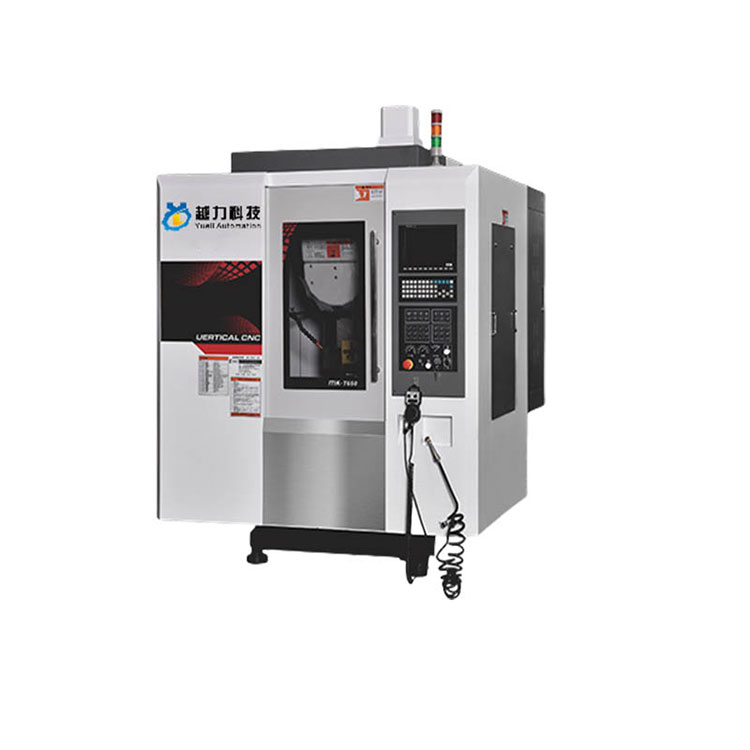

دستگاه حفاری و ضربه زدن LY-650

یوئلی ، یک تولید کننده معتبر در چین ، مایل است دستگاه حفاری و ضربه زدن را به شما پیشنهاد دهد. ما قول می دهیم بهترین پشتیبانی پس از فروش و تحویل سریع را در اختیار شما قرار دهیم. Drilling And Tapping Machine

مقدمه محصول:

نمای کلی عملکرد:

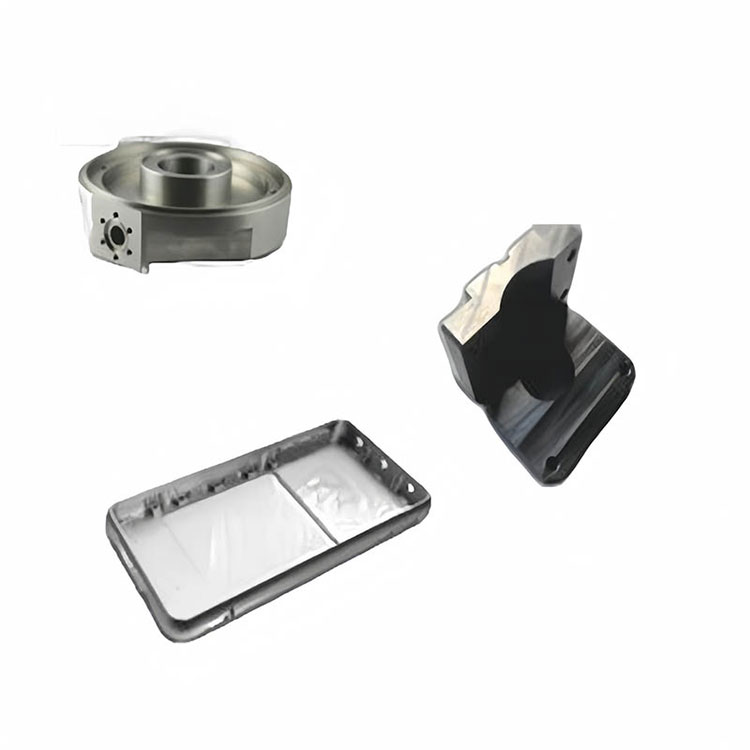

تخصصی برای قطعات متخلخل کوچک و پردازش محصولات. این مناسب برای پردازش قطعات تلفن همراه ، تجهیزات ارتباطی ، هوافضا ، لوکوموتیوهای خودرو ، ابزارها و کنتورها ، صنعت سبک و نساجی ، لوازم الکترونیکی و ساخت ماشین آلات و همچنین مس ، الکترود آلومینیوم و سایر صنایع فرآوری مناسب است.

ساختار اصلی از چدن با استحکام بالا ساخته شده است ، و پس از آنکه تسکین استرس و درمان پیری طبیعی ، صحت بستر بادوام و پایدار است ، مدت زمان طولانی بدون تغییر شکل.

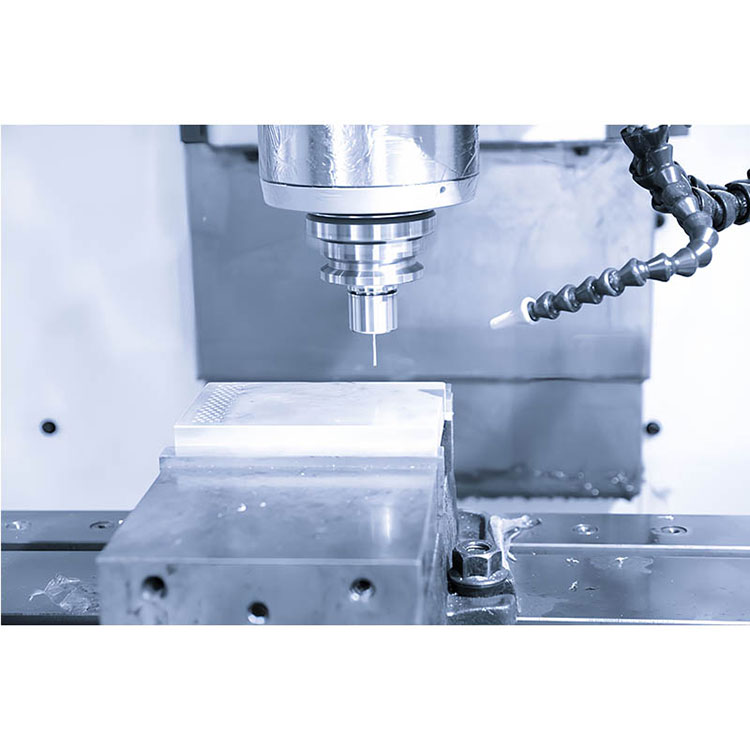

برای تحقق ماشینکاری با سرعت بالا از قطعه کار ، دوک اتصال مستقیم با سرعت بالا را اتخاذ کنید. استفاده از سیستم دستگاه خنک کننده دمای روغن می تواند باعث افزایش درجه حرارت ناشی از چرخش با سرعت زیاد دوک نخ ریسی شود ، به طور موثری پسوند حرارتی دوک نخ ریسی را بهبود بخشد و دقت ماشینکاری را بهبود بخشد.

از فروشگاه ابزار Clamping برای بهبود سرعت و دقت تغییر ابزار ابزار استفاده می شود و ظرفیت فروشگاه ابزار 16 یا 21 قطعه است.

پایه بدنه طراحی ساختار شیب عقب را اتخاذ می کند ، که به راحتی می توان زباله ها را در داخل ابزار دستگاه تمیز کرد.

طراحی ساختاری ستون بلند ، فاصله بین انتهای بینی دوک و میز کار را افزایش می دهد که برای نصب و استفاده از اجزای شافت چهارم مناسب تر است و منطقه پردازش را گسترده تر می کند.

روغن کاری روغن کاری خودکار ، زمان بندی متناوب کنترل کمی تزریق روغن ، روانکاری ماندگار قطعات متحرک.

مشخصات مرجع

پارامتر مکانیکی	واحد	T650	T850	T1000	T1200
سفر سه محوره	مگنی	600 × 480x350	800 × 500 × 420	1000 × 500 × 450	1200 × 550 × 500
اندازه جدول	مگنی	650x475	1000x500	1300x550	1100x500
دارایی	مگنی	5-18x80	4-16x100	5-18x80	5-18x100
حداکثر ظرفیت تحمل جدول	کلوت	300	500	600	700
فاصله از قسمت انتهای دوک به سطح کار به سطح کار	مگنی	500 ~ 150	560 ~ 140	600 ~ 150	650 ~ 150
فاصله از مرکز دوک نخ تا راه آهن راهنمای ستون	مگنی	541	580	580	605
X مشخصات ریلی محور	مگنی	35	35	35	30
مشخصات ریلی محور y	مگنی	30	35	35	35
مشخصات ریلی محور Z	مگنی	35	35	35	35
مشخصات پیچ x/y/z	مگنی	32x16	36x16	36x16	36x16
مشخصات دوک نخ ریسی		BT30/φ 100	BT30/φ 100	BT30/φ 100	BT30/φ 100
حداکثر سرعت دوک نخ ریسی	دور در دقیقه	20000	20000	20000	20000
قدرت دوک	kW	5.5	5.5	5.5	7.5
X/Y/Z قدرت موتور سه محوره	kW	1.5/1.5/3	2/2/3	2/2/3	2/2/3
x/y/z حداکثر سرعت سریع	M/من	48	48	48	48
x/y/z حداکثر سرعت برش	میلی متر/دقیقه	10000	10000	10000	10000
دقت موقعیت یابی سه محور	مگنی	0.003/300	0.003/300	0.003/300	0.003/300
سه محور دقت موقعیت یابی	مگنی	0.002/300	0.002/300	0.002/300	0.002/300
مشخصات فشار هوا	kg/cm2	6-7	6-7	6-7	6-7
اندازه ماشین	مگنی	1770 × 2300 × 2100	2300 × 2200 × 2500	2600 × 2500 × 2800	3000 × 3000 × 3000
وزن ماشین	T	3.2	4.5	5.3	6.5
